HEIDENHAIN iTNC 530
493
16.1
Гр
аф
и
ка

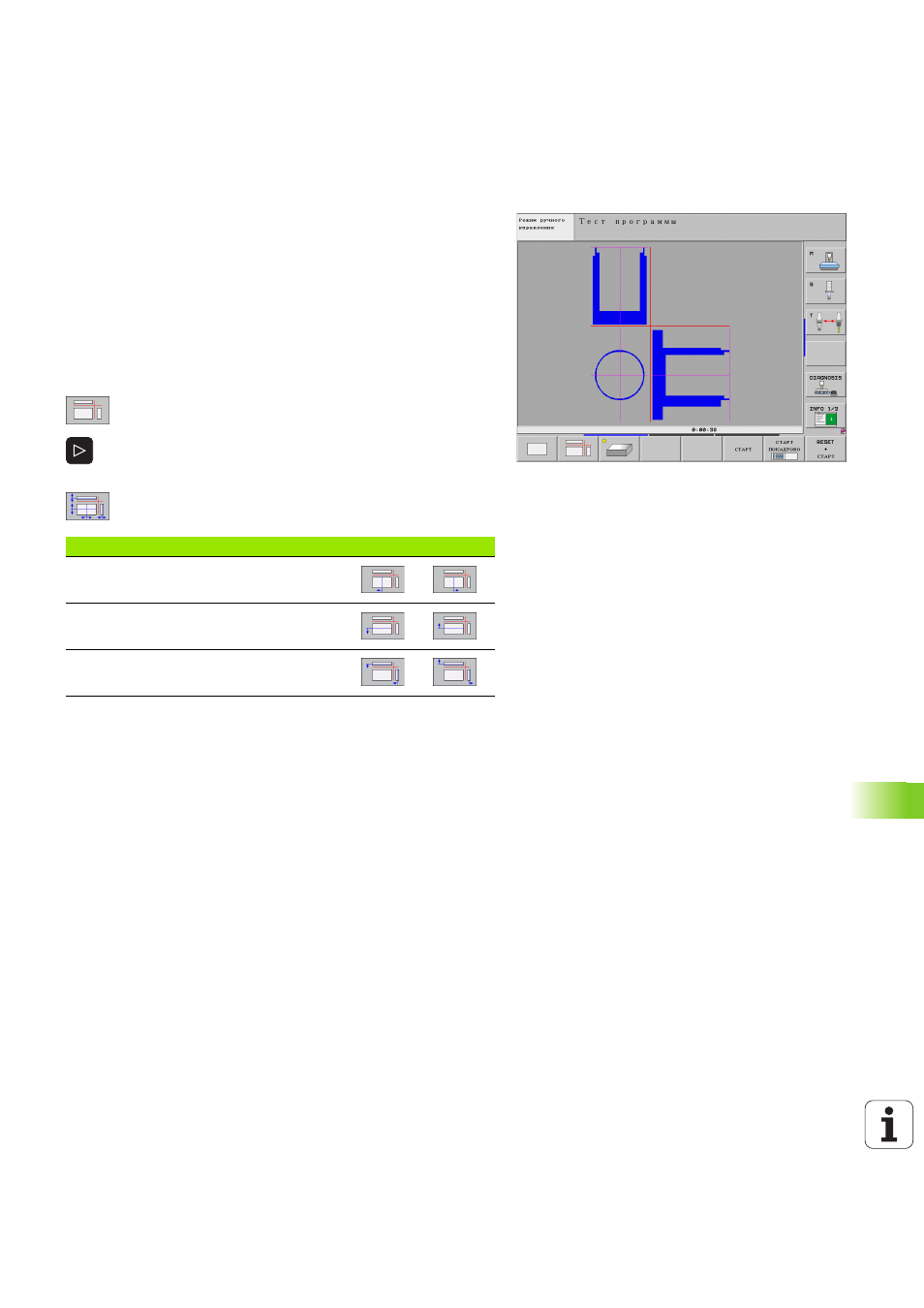

Изображение в 3 плоскостях
На изображении показан вид сверху с двумя сечениями, как на
техническом чертеже. Символ слева под графикой указывает на
то, выполнено ли изображение согласно методу проекции 1 или
методу проекции 2 стандарта DIN 6, чать 1 (выбирается с
помощью MP7310).
Если используется изображение в 3 плоскостях, можно применять
функции увеличения фрагмента, смотри „Увеличение
Дополнительно можно смещать плоскость резки, используя
клавиши Softkey:
U
Нажмите Softkey для изображения заготовки в 3
плоскостях
U
Переключайте панели Softkey до тех пор, пока не
появится Softkey для выбора функции смещения
плоскости резки
U
Выберите функции для смещения плоскости резки:
ЧПУ отобразит следующие клавиши Softkey
Положение плоскости резки отображается на дисплее во время
перемещения.
Базовая настройка плоскости резки выбрана так, что на плоскости
обработки она находится в центре заготовк, а по оси инструмента
- на верхней кромке заготовки.
Координаты линии резки
Внизу в окне графики ЧПУ активирует координаты линии резки
относительно нулевой точки заготовки. Отображаются только
координаты, находящиеся на плоскости обработки. Эта функция
активируется с помощью параметра танка 7310.
Функция
Клавиши Softkey
Сместите вертикальную плоскость резки
вправо или влево
Сместите вертикальную плоскость резки
вперед или назад
Сместите горизонтальную плоскость
резки вверх или вниз
