12.2 PLANE-

фу

н

кц

и

я

:

пов

оро

т

пл

о

ск

о

сти

обрабо

тки

(

ПО

-опция

1)

Определение плоскости обработки через два
вектора: PLANE VECTOR

Применение
Определение плоскости обработки через два вектора можно

использовать в том случае, если CAD-система ЧПУ может

рассчитать вектор базиса и вектор нормали к наклонной

плоскости обработки. Нормированный ввод не требуется. ЧПУ

выполняет внутренний расчет нормирования так, что оператор

может вводить значения от -99.999999 до +99.999999.

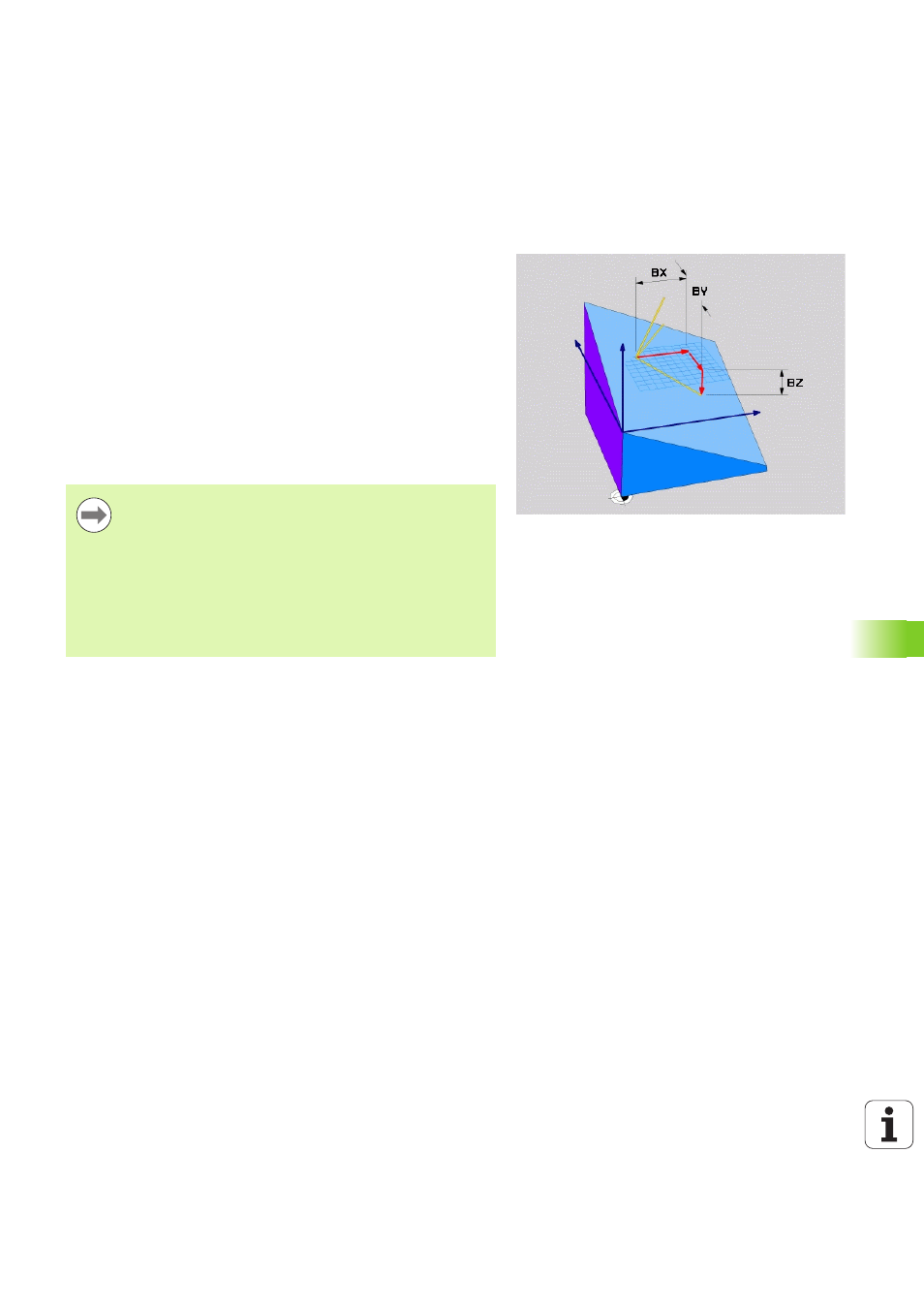

Базисный вектор, который требуется для определения плоскости

обработки, определяется тремя составляющими BX, BY и BZ (см.

илл. справа вверху). Вектор нормали определяется

составляющими NX, NY и NZ.

Базисный вектор определяет направление оси X на наклонной

плоскости обработки, вектор нормали определяет аправление

плоскости обработки и перпендикулярен к нему.

Внимательно прочтите перед началом

программирования

ЧПУ выполняет внутренний расчет соответствующих

нормированных векторов из введенных оператором

значений.

Описание параметров для процедуры работы при

позиционировании: Смотри „Задать процедуру работы

PLANE-функции при позиционировании”,

страница 396.
