Ручное управление и наладка
14.2
Пере
мещение
о
сей
станка
Дисплей

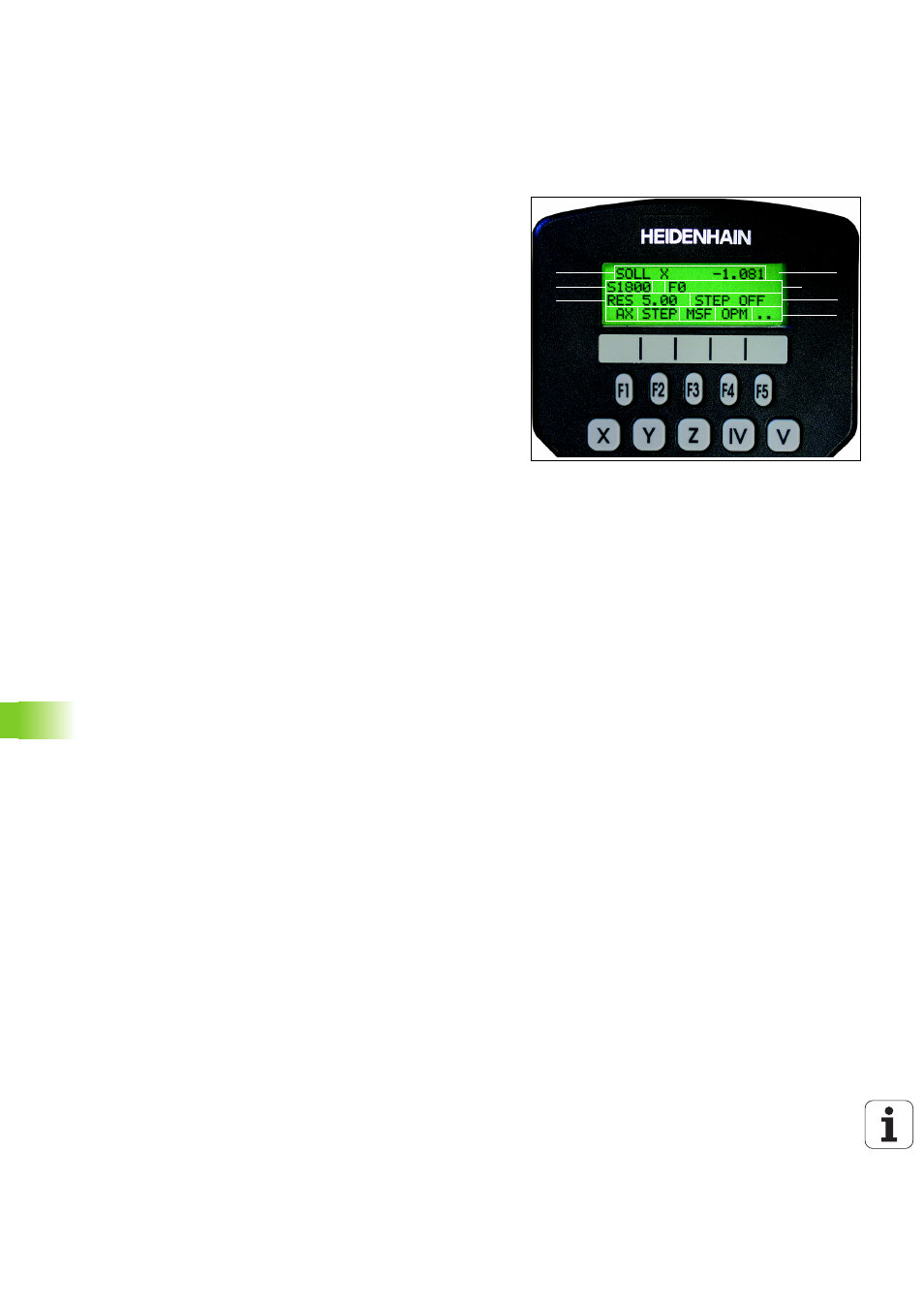

Дисплей маховичка (см. илл.) состоит из 4 строк. ЧПУ показывает
на нем следующую информацию:
Выбор перемещаемой оси
Главные оси X, Y и Z, как и две дополнительные, определяемые
производителем станков оси, можно активировать
нпосредственно кнопками выбора оси. Если оператору нужно
выбрать виртуальную ось VT, или станок снабжен
доплнительными осями, следует выполнить следующие
действия:
U
Нажмите Softkey маховичка F1 (AX): ЧПУ покажет на дисплее
маховичка все активные оси. Активная в данный момент ось
будет мигать
U
Выберите нужную ось с помощью клавиш маховичка Softkey F1
(->) или F2 (<-) и подтвердите выбор клавишей маховичка
Softkey F3 (OK)
Настройка чувствительности маховичка
Чувствительность маховичка определяет, какой путь должна
пройти ось за один оборот маховичка. Определяемые значения
чувствительности четко заданы, и их можно выбирать
непосредственно с помощью клавиш со стрелкаи маховичка
(только если величина шага неактивна).
Настраиваемые значения чувствительности:
0.01/0.02/0.05/0.1/0.2/0.5/1/2/5/10/20 [мм/оборот или
градус/оборот]
1
3
8
2
от 4 до 7
9
10
1
SOLL X+1.563: тип индикации позиции и позиция выбранной
оси
2
*: STIB (управление работает)
3
S1000: текущая скорость вращения шпинделя
4
F500: текущая подача, с которой выбранная ось
перемещается в данный момент
5
E: существует ошибка
6
3D: функция "Поворот плоскости обработки" активна
7
2D: функция "Разворот плоскости обработки" активна
8
RES 5.0: активное разрешение маховичка. Путь в мм/оборот
(°/оборот для осей вращения), который проходит выбранная
оь за один оборот маховичка
9
STEP ON или OFF: пошаговое позиционирование активно или
неактивно. Если функция активна, ЧПУ дополнительно
отображает акивный шаг перемещения
10
Панель Softkey: выбор различных функций, описываемых в
последующих разделах
