Кинематика инструментального суппорта
В таблице инструментов TOOL.T при необходимости каждому
инструменту можно назначить дополнительную кинематку
инструментального суппорта инструмента в столбце
KINEMATIC.
В простейшем случае кинематика суппорта может
использоваться для моделирования хвостовика инструмента,
чтобы с его помощью вести учет данных в системе динамического
контроля столкновений. Кроме того, с помощью этой функции
можно наиболее простым образом интегрировать угловые
головки в общую кинематику станка.

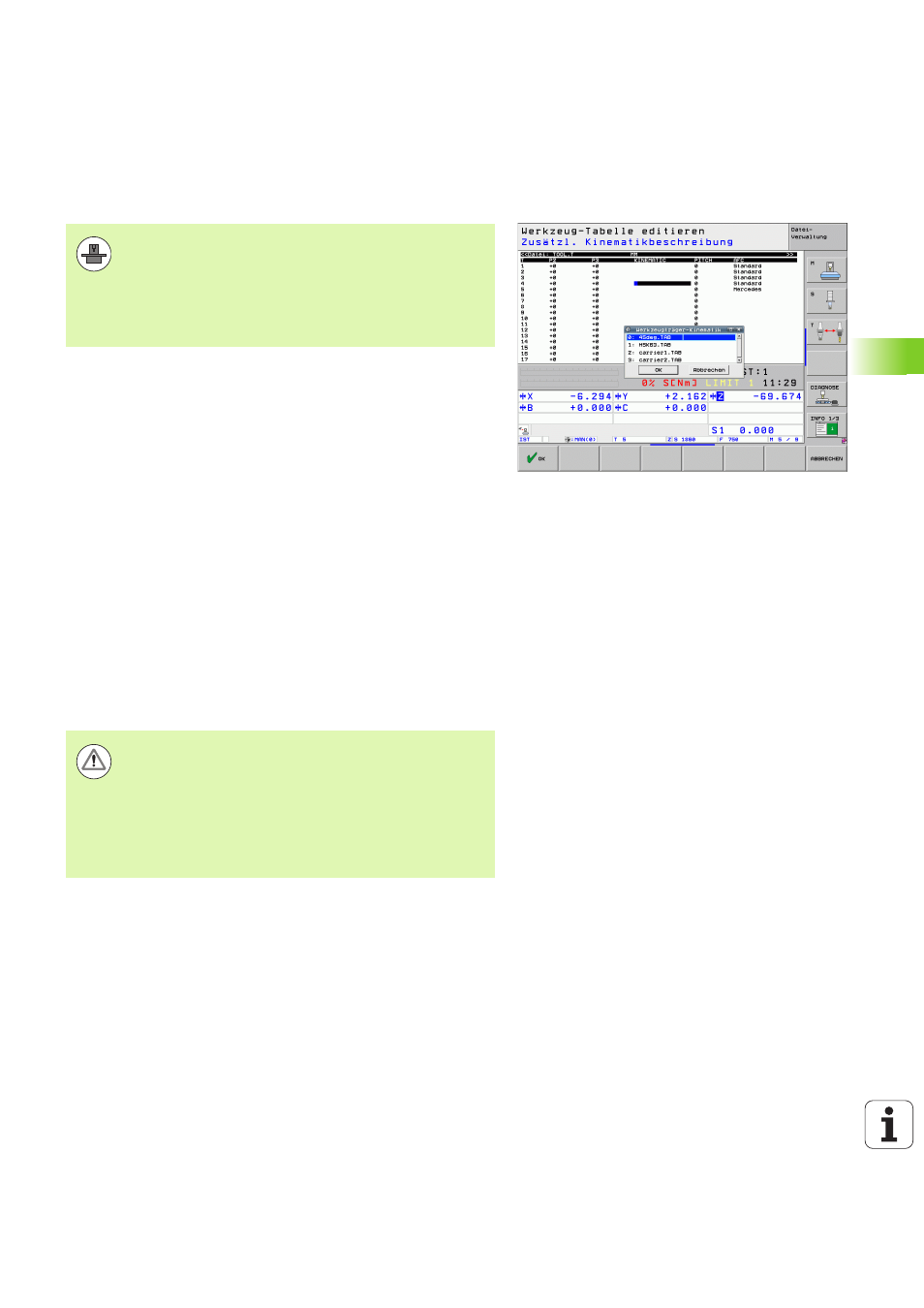

После нажатия в таблице инструментов Softkey ВЫБОР
КИНЕМАТИКИ система ЧПУ отображает список всех доступных
вариантов кинематики суппорта. Отображаемый список содержи
все варианты кинематики суппорта, внесенные производителем
станков (формат файла TAB, находятся в сегменте PLC) и
дополнительно варианты кинематики суппорта в файлах
формата CFX, хранящиеся в директории
TNC:\system\TOOLKINEMATICS. Путем выбора варианта
кинематики суппорта в формате cfx и его присвоения инструменту
система ЧПУ копирует кинематику суппорта из сегмента ЧПУ в
сегмент PLC. Одновременно система ЧПУ активирует этот
вариант кинематики суппорта.
Для расчета кинематики инструментального суппорта
система ЧПУ должна быть адаптирована
производителем санков. Особое значение имеет
включение производителем станков кинематики
суппорта в сегмент PLC или в диреторию
TNC:\system\TOOLKINEMATICS. Соблюдайте
указания инструкции по обслуживанию станка!
Внимание: опасность столкновения!
При изменении кинематики суппорта редактированием
cfx-файла в таблице инструментов следует заново
назначиь вариант кинематики суппорта любому
инструменту. Только с помощью процесса выбора
система ЧПУ конвертирет cfx-файл во внутренний
формат и активирует скорректированную кинематику
суппорта.
