212 Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

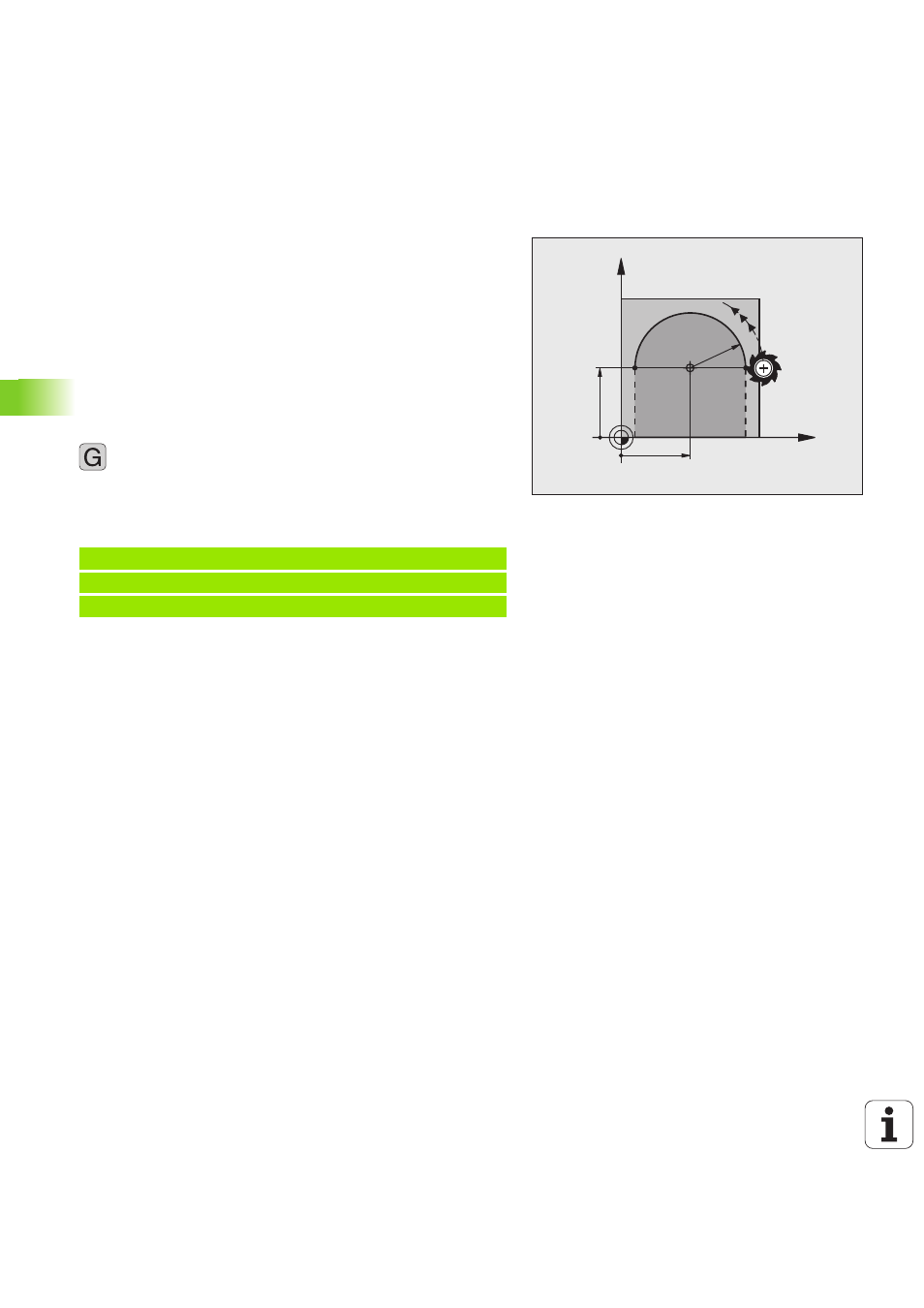

Круговая траектория G12/G13/G15 вокруг
полюса I, J
Радиус полярных координат R одновременно является радиусом
дуги окружности. R определяется расстоянием от точки старта до
полюса I, J. Последняя запрограммированная позиция
инструмента перед круговой траекторией является ее точкой
старта.
Направление вращения
„ По часовой стрелке: G12
„ Против часовой стрелки: G13
„ Без указания направления вращения: G15. Система ЧПУ
перемещается по круговой траектории с последним
запрограммированным направлением вращения
U Угол в полярных координатах H: Угловое
положение конечной точки круговой траектории
между –99999,9999° и +99999,9999°
U Направление вращения DR
Примеры NC-кадров
X
Y
25
25
R20
CC
N180 I+25 J+25 *
N190 G11 G42 R+20 H+0 F250 M3 *
N200 G13 H+180 *
