17.9 Изображение заготовки в
рабочем пространстве
Применение
В режиме работы "Тест программы" можно с помощью графики
проверить положение заготовки в рабочем пространстве станка и
активировать контроль рабочего пространства в режиме работы
"Тест программы":

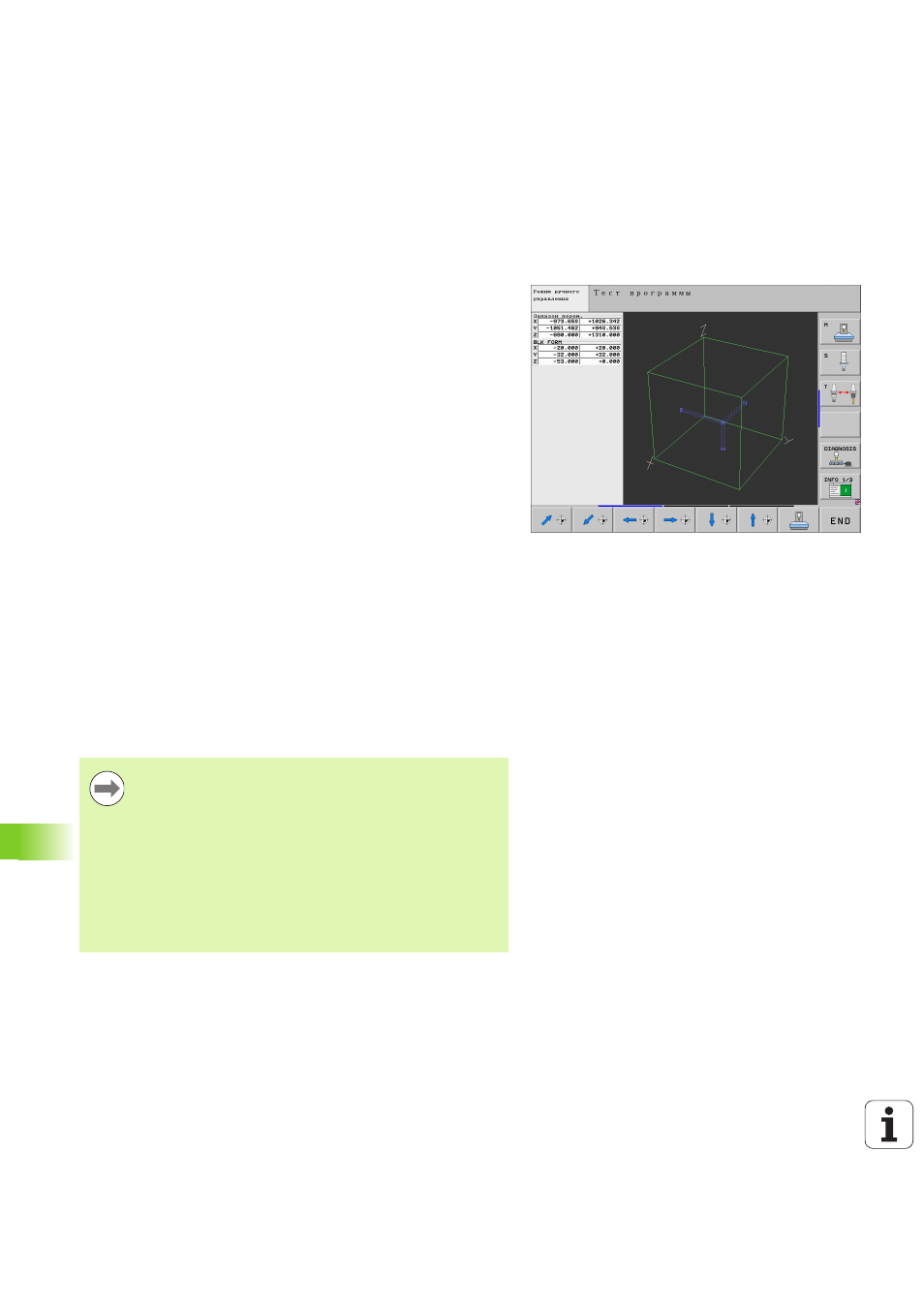

ЧПУ отображает рабочее пространство в виде прозрачного
параллелепипеда, размеры которого указываются в тблице
Диапазон перемещения (стандартный цвет: зеленый). ЧПУ берет
размеры для рабочего пространства из параметров станка для
активного диапазона перемещения. Так как диапазон
перемещения определен в референтной системе станка, нулевая
точа параллелепипеда соответствует нулевой точке станка.
Положение нулевой точки станка в параллелепипеде можно
узнать, нажав Softkey M91 (2-я панель клавиш Softkey)
(стандартный цвет: белый).
Другой прозрачный параллелепипед изображает заготовку,
размеры которой приведены в таблице BLK FORM (стандартный
цвет: синий). ЧПУ берет размеры из определения заготовки,
заданного в выбранной программе. Параллелепипед заготовки
определяет систему координат ввода, нулевая точка которой
находится внутри параллелепипеда области перемещения.
Положение активной нулевой точки в пределах диапазона
перемещения можно отбразить, нажав Softkey “Индикация
нулевой точки заготовки” (2-я панель клавиш Softkey).
Местонахождение заготовки в пределах в рабочего пространства,
как правило, несущественно для теста программы. Однако если
выполняется тест программ, в состав которых входят движения
перемещения с M91 или M92, следуе “графически” так перемес-
тить полуфабрикат, чтобы контур не был поврежден. Используйте
для этого клавиши Softkey, указанные в таблице далее.
Если нужно провести тест на столкновение (ПО-
опция), следует при необходимости так графически
переместить очку привязки, чтобы не возникало
предупреждений о столкновении.
С помощью Softkey "Индикация нулевой точки
инструмента в рабочем пространстве" можно
отобразить положение заготовки в системе координат
станка. Затем следует поместить заготовку на столе
станка в соответствии с этими координатами, чтобы
при отработке обеспечить наличие тех же условий, что
и во время теста на столкновение.
