HEIDENHAIN iTNC 530
467
14.7
Ко
мпенс
ация
нак
л
онног
о
по
л
о
ж
е
ния
за
го
то
в
ки
с
по
м
о
щью
тре
х
мерног
о
из
мерительног
о
щупа
Сохранение разворота плоскости обработки
в таблице предустановок
U

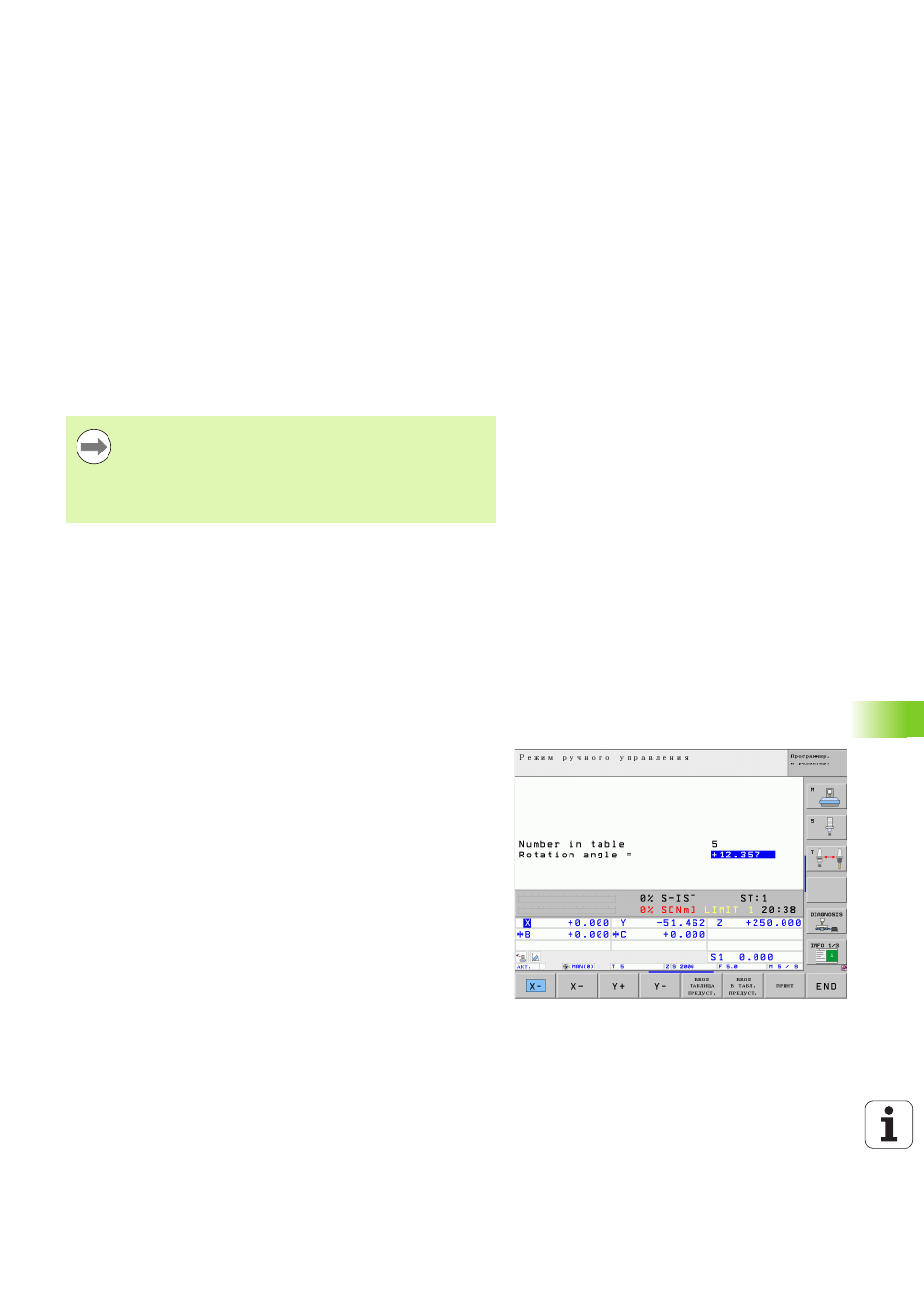

По окончании операции ощупывания введите в поле ввода
Номер в таблице: номер предустановки, под которым система
ЧПУ должна сохранить активный разворот плоскости обработки
U
Нажмите Softkey ВВОД В ТАБЛИЦУ ПРЕДУСТАНОВОК, чтобы
сохранить разворот плоскости обработки в таблице
предустановок
Сохранение разворота плоскости обработки
в таблице предустановок паллетов
U
По окончании операции ощупывания введите в поле ввода
Номер в таблице: номер предустановки, под которым система
ЧПУ должна сохранить активный разворот плоскости обработки
U
Нажмите Softkey ВВОД В ТАБЛ. ПРЕДУСТ. ПАЛЛЕТОВ, чтобы
сохранить разворот плоскости обработки в таблице
предустановок паллетов
ЧПУ отображает активную предустановку паллетов в
дополнительной индикации состояния (смотри „Общая
информация о паллетах (рейтер PAL)” на странице 80).
Индикация разворота плоскости обработки
Угол разворота плоскости обработки указывается после
повторного выбора ОЩУПЫВАНИЕ ROT в индикации угла
разворота. Система ЧПУ также отображает угол разворота в
дополнительной индикации состония (СОСТОЯНИЕ POS.)
В индикации состояния включается символ разворота плоскости
обработки, когда ЧПУ перемещает оси станка в оответствии с
параметрами разворота плоскости обработки.
Отмена разворота плоскости обработки
U
Выберите функцию ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ ROT
U
Введите угол разворота „0“, назначьте нажатием клавиши ENT
U
Завершите функцию ощупывания нажатием клавиши END
Для того, чтобы можно было сохранять разворот
плоскости обработки в таблице предустановок
паллетов, нужно активировать нулевую предустановку
до начала операции ощупывания. Нулевая
предустановка содержит запись 0 во всех осях
таблицы предустановок!
