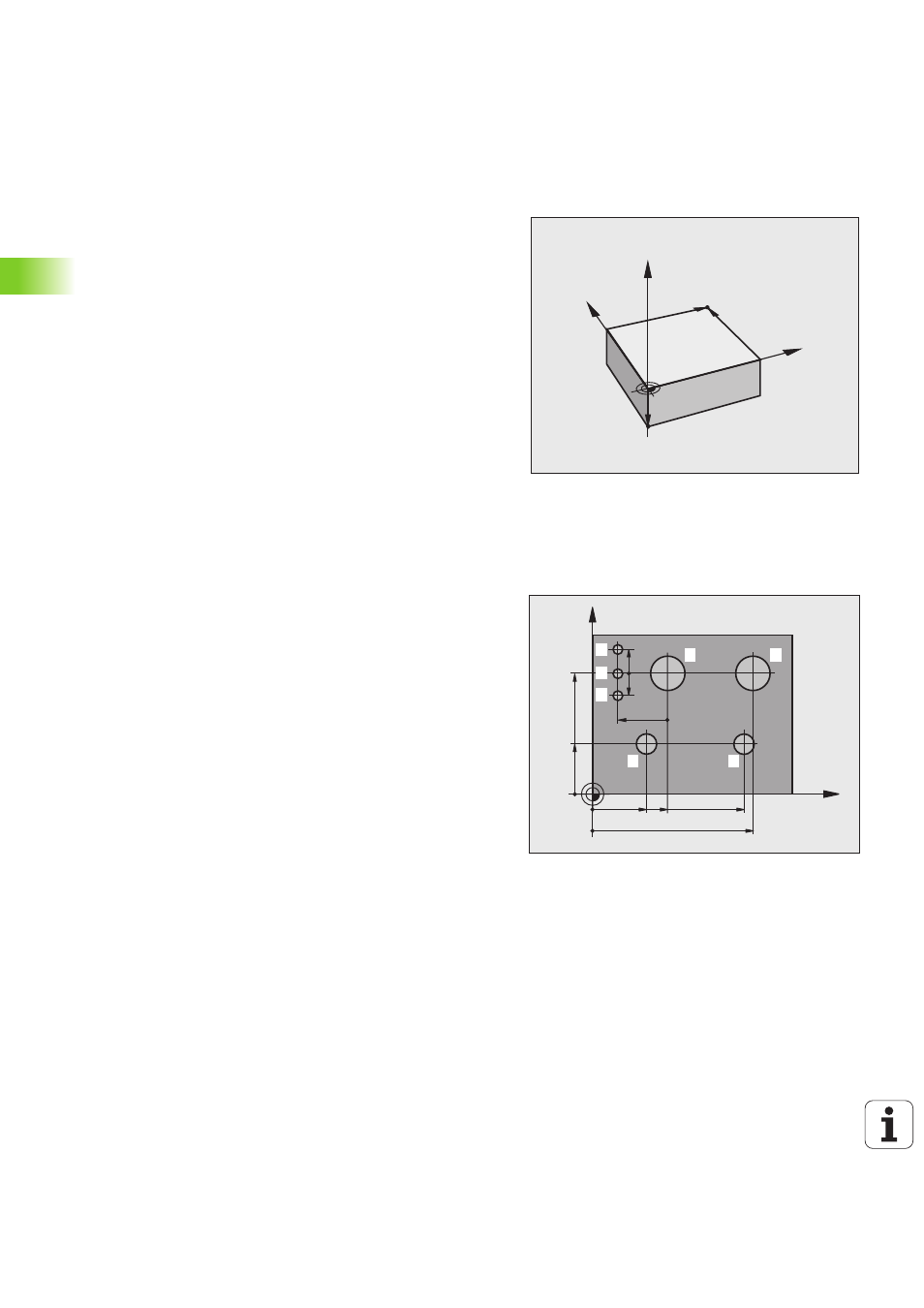

Выбор точки привязки
Согласно чертежу заготовки определенный элемент заготовки
устанавливается в качестве абсолютной точки пивязки (нулевой
точки), в большинстве случаев это угол заготовки. При
назначении координат точки привязки ператор вначале выверяет
заготовку по отношению к осям станка и переводят инструмент в
известное положене относительно заготовки для каждой оси. Для
этой позиции индикация системы ЧПУ обнуляется или
устанавливается на заданное значение положения. Таким
образом, устанавливается связь заготовки с базовой системой
кординат, используемой для индикации ЧПУ или для программы
обработки.
Если на чертеже заготовки заданы относительные точки
привязки, просто воспользуйтесь циклами преобразования
координат (см. в руководстве пользователя "циклы", "циклы
преобразования координат").
Если на чертеже заготовки не назначены размеры,
соответствующие NC-системе, следует выбрать позицию или
угол заготовки в качестве точки привязки, на основании которой
можно наиболее простым способом определить рамерные
данные остальных позиций заготовки.
Особенно удобно точки привязки назначаются с помощью
трехмерного измерительного щупа фирмы HEIDENHAIN. См.
рукводство пользователя "Циклы измерительных щупов":
"Задание точки привязки с помощью трехмерных измерительных
щупов".
Пример
На эскизе заготовки показаны отверстия (
1
-
4
), размеры которых
назначаются относительно абсолютной точки привязки с
координатами X=0 Y=0. Отверстия (
5
-
7
) связаны с
относительной точкой привязки с абсолютными координатами
X=450 Y=750. С помощью цикла СМЕЩЕНИЕ НУЛЕВОЙ ТОЧКИ
можно временно сместить нулевую точку в позицию X=450, Y=750
для программирования отверстий (
5
-
7
) без дополнительных
перерасчетов.
Y
X
Z
MAX
MIN
X
Y
325
320
0
450
900
950
150
-150
750
0
30
0±
0,
1
2
1
3
4
7
6
5
