Программирование: Ввод данных из DXF-файлов
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)

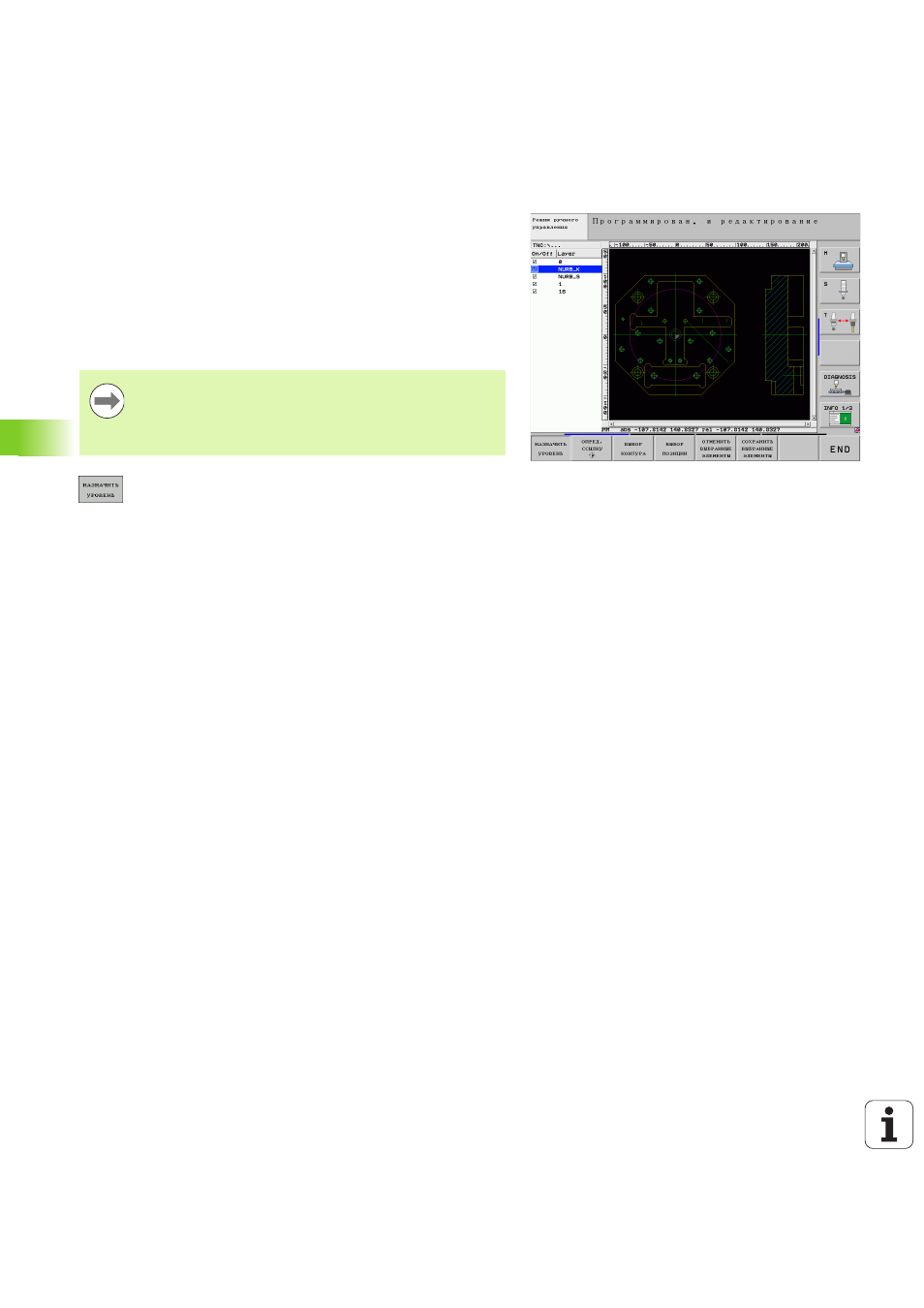

Настройка слоя
DXF-файлы, как правило, содержат, несколько слоев (уровней), с
помощью которых программист может создать свой чертеж. С
помощью технологии послойного построения программист
группирует разнообразные элементы, например, сам контур
заготовки, размеры, вспомогательные и конструктивные линии,
штриховки и тексты надписей.
При выборе контура, чтобы не допустить отображения на дисплее
большого количества лишней информации, можн выключить все
избыточные слои, содержащиеся в DXF-файле.
U
Выберите режим для настройки слоя, если он еще
не активен: система ЧПУ отображает в левом окне
все слои, содржащиеся в активном DXF-файле
U
Чтобы выключить слой: выберите желаемый слой
левой кнопкой мыши и выключите его щелчком на
контрольной грфе
U
Чтобы включить слой: выберите желаемый слой
левой кнопкой мыши и включите его снова
щелчком на контрольно графе
DXF-файл, предназначенный для обработки, должен
содержать не менее одного слоя.
Контур можно выбрать даже в том случае, если
программист сохранил его в памяти в разных слоях.
