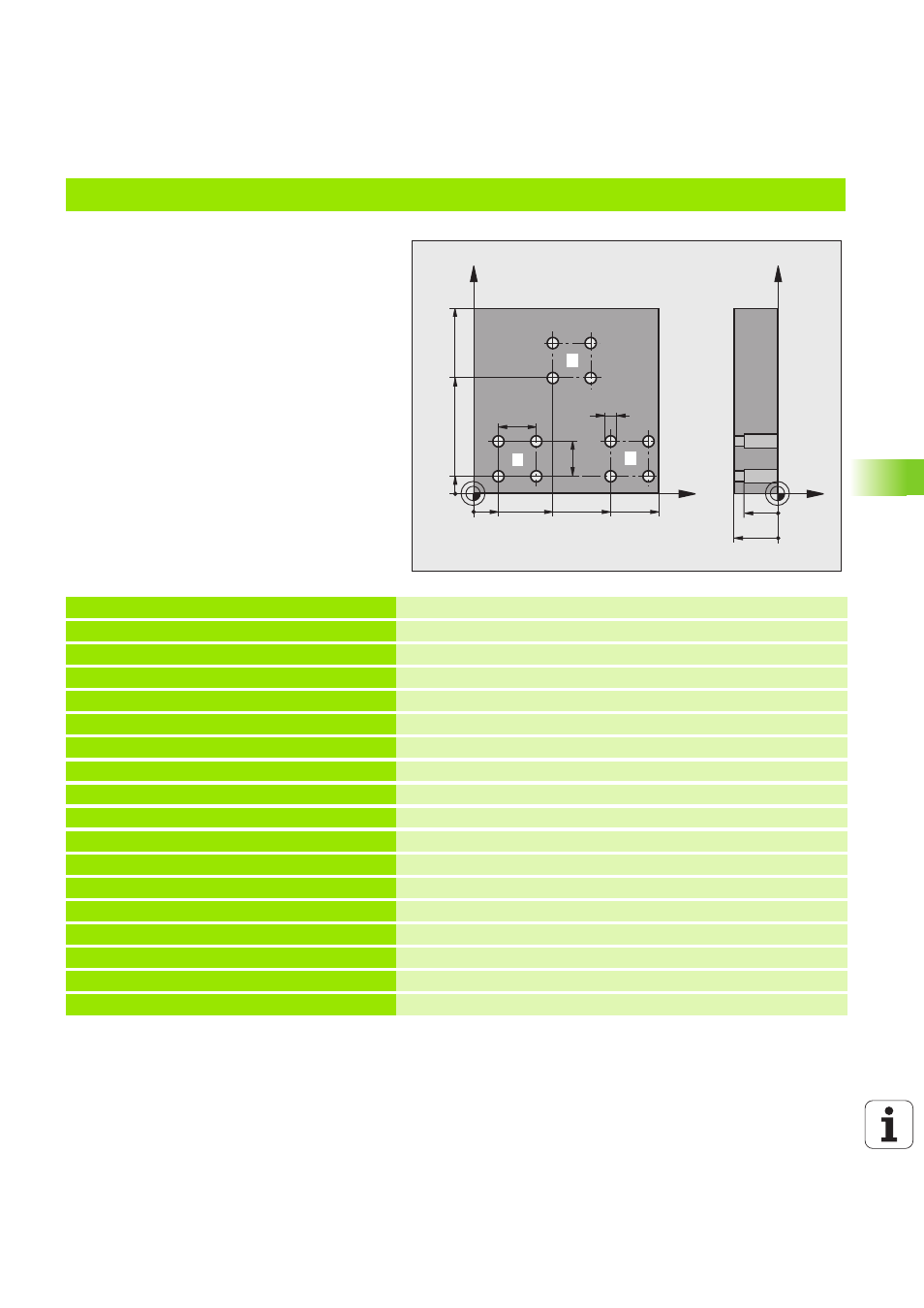

Пример: группа отверстий, выполняемая несколькими инструментами
Выполнение программы
Программирование циклов обработки в
главной программе
Вызов полного плана сверления
(подпрограмма 1)
Подвод к группе отверстий в подпрограмме 1,
вызов группы отверстий (подпрограмма 2)
Один раз запрограммируйте группу
отверстий в подпрограмме 2
%UP2 G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+4 *
Определение инструмента: центровое сверло
N40 G99 T2 L+0 R+3 *
Определение инструмента: сверло
N50 G99 T3 L+0 R+3,5 *
Определение инструмента: развертывание
N60 T1 G17 S5000 *
Вызов инструмента: центровое сверло
N70 G00 G40 G90 Z+250 *
Вывод инструмента из материала
N80 G200 СВЕРЛЕНИЕ
Определение цикла "Центровка"
Q200=2
;БЕЗОПАСНОЕ РАССТОЯНИЕ
Q201=-3
;ГЛУБИНА
Q206=250 ;F ПОДАЧА НА ГЛУБИНУ
Q202=3
;ГЛУБИНА ПОДАЧИ
Q210=0
;F-ВРЕМЯ НАВЕРХУ
Q203=+0 ;КООРД. ПОВЕРХ.
Q204=10 ;2-Е БЕЗОП. РАССТ.
Q211=0.2 ;ВРЕМЯ ВЫДЕРЖКИ ВНИЗУ
N90 L1,0 *
Вызов подпрограммы 1 для полного плана сверления
