HEIDENHAIN iTNC 530 181
5.3
Коррекция
инстр
умента
5.3 Коррекция инструмента
Введение
Система ЧПУ изменяет траекторию инструмента на величину
поправки, на длину инструмента по оси шпинделя и на значение
радиуса инструмента на плоскости обработки.
Если программа обработки составляется непосредственно в
системе ЧПУ, то поправка на радиус инструмента действует
только на плоскости обработки. Система ЧПУ учитывает при этом
до пяти осей, включая оси вращения.

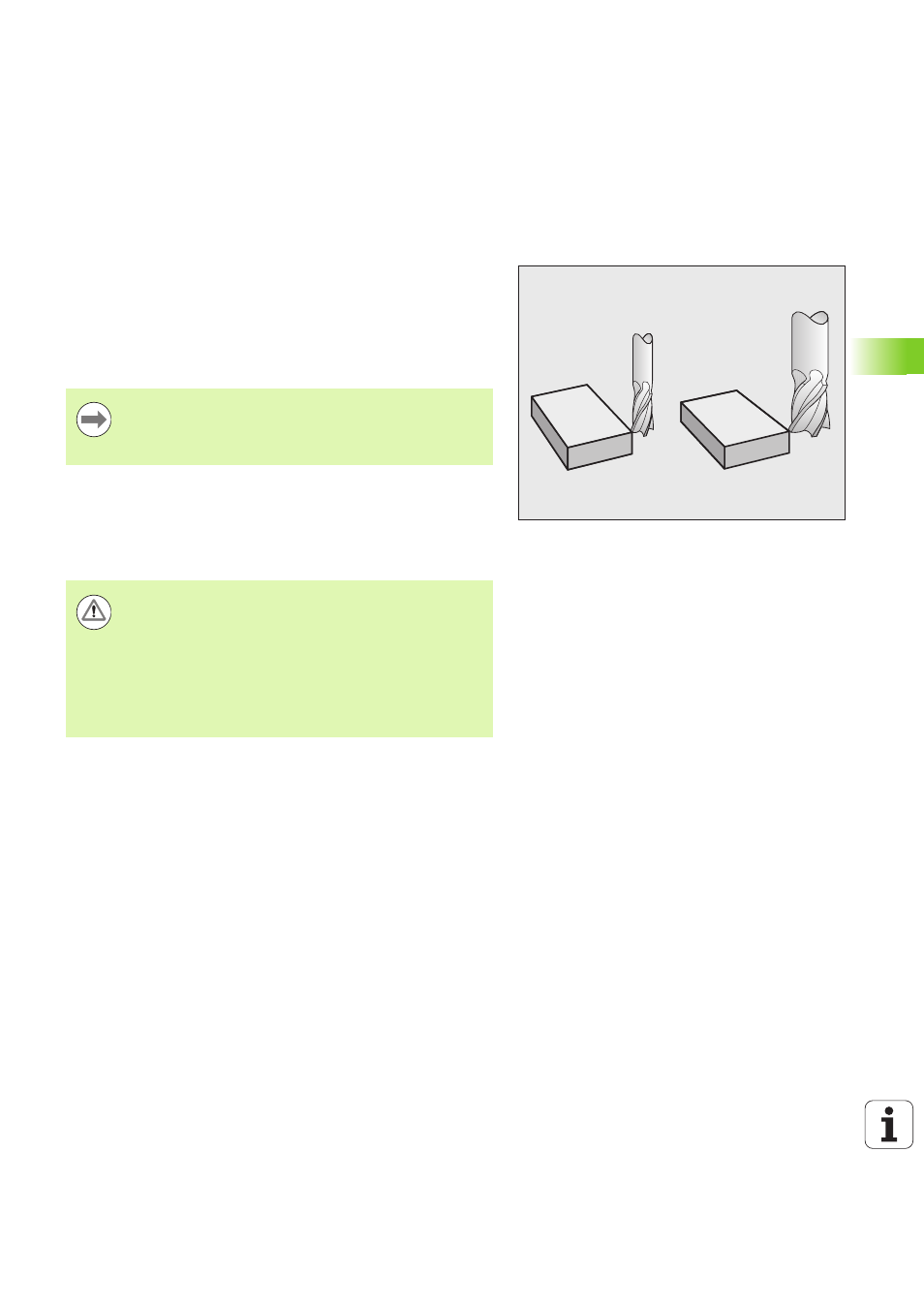

Коррекция на длину инструмента
Коррекция на длину инструмента начинает действовать сразу
после вызова инструмента и перемещения по оси шпинделя. Она
отменяется, как только вызывается инструмент длиной L=0.
При поправке на длину учитываются как дельта-значения из T-
кадра, так и дельта-значения из таблицы инструментов.
Величина коррекции = L + DL
TOOL CALL
+ DL
TAB
, где
Если CAM-система составляет кадры программы с
векторами нормали поверхности, то система ЧПУ
может выполнить трехмерную коррекцию
инструмента.
Внимание: опасность столкновения!
При отмене поправки на длину с положительным
значением с помощью T 0 расстояние между
инструментом и заготовкой сократится.
После вызова инструмента с помощью T
запрограммированный путь инструмента по оси
шпинделя изменяется на величину разности длины
между старым и новым инструментом.
L: Длина инструмента L из G99-кадра или
таблицы инструментов
DL
TOOL CALL
: Припуск DL для длины из T 0-кадра (не
учитывается при индикации положения)
DL
TAB
: Припуск DL на длину из таблицы
инструментов
