308 Программирование: дополнительные функции
10.4
До
п
о
л
н
и
те
л
ь
н
ы
е
фу
н
кц
и
и
для
траект
о
рии
ко
н
тур
а
10.4 Дополнительные функции
для траектории контура

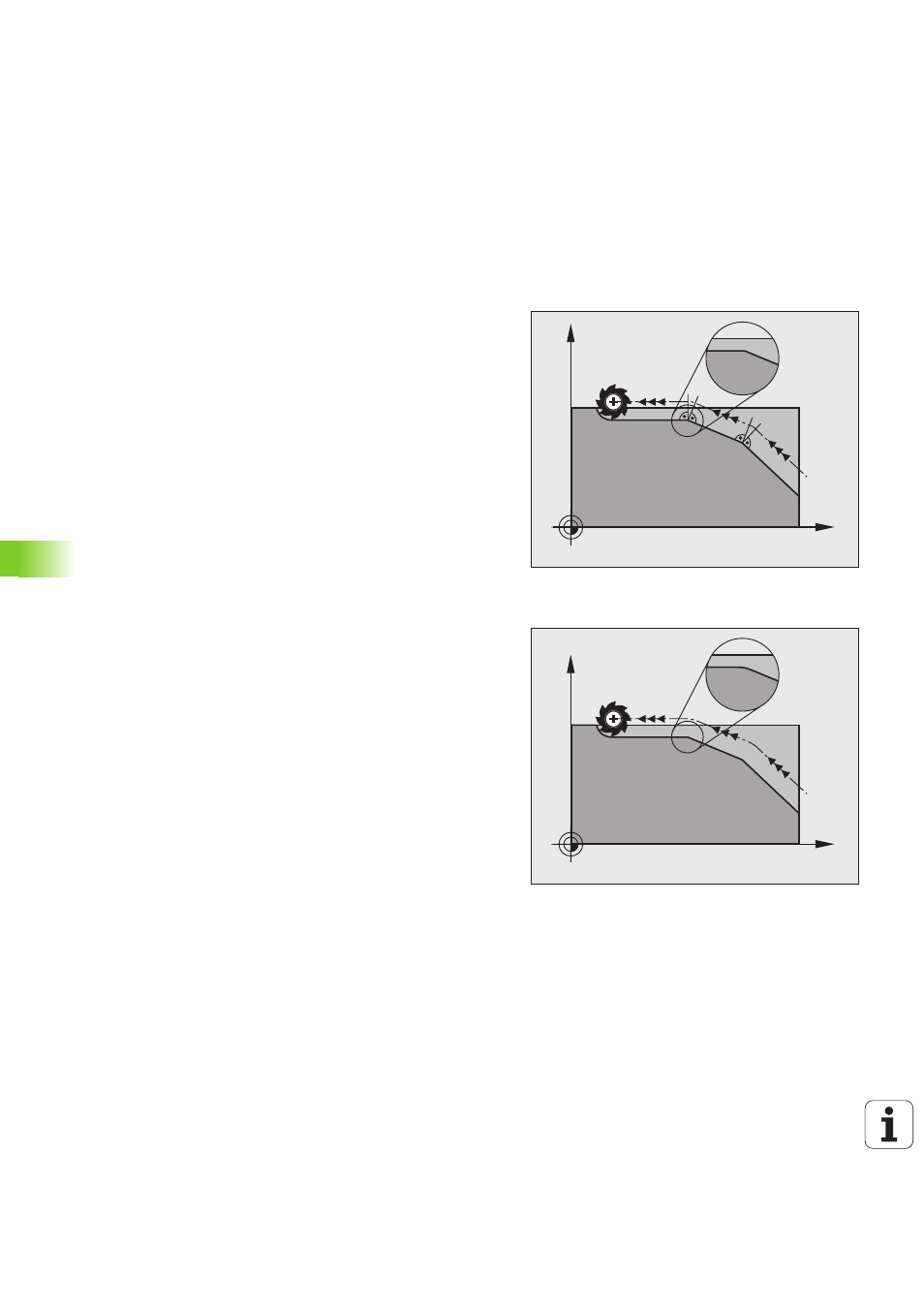

Шлифовка углов: M90
Стандартная процедура работы
ЧПУ на непродолжительное время приостанавливает движение
инструмента на углах в кадрах позиционирования без поправки на
радиус инструмента (точный останов).
При работе с кадрами программы, содержащими поправку на
радиус (RR/RL), ЧПУ автоматически добавляет на участкх
наружных углов переходную дугу.
Процедура работы с M90
На угловых переходах инструмент перемещается с постоянной
скоростью движения по траектории: углы шлифуютя, и
поверхность заготовки становится более гладкой. Дополнительно
сокращается время обработки.
Пример использования: поверхности, составленные из коротких
отрезков прямых.
Действие
M90 действует только в том кадре программы, в котором
запрограммирована M90.
M90 действует в начале кадра. Должен быть выбран вариант
эксплуатации с запаздыванием и соответствующим ему
отклонением.
Добавление определенной окружности
закругления между отрезками прямых: M112
Совместимость
В целях совместимости функция M112 остается доступной в
дальнейшем. Чтобы установить значение допуска при бстром
фрезеровании контура, HEIDENHAIN, тем не менее, рекомендует
применение цикла ДОПУСК, (см. руководство пользователя по
циклам, цикл 32 ДОПУСК).
X
Y
X
Y
