HEIDENHAIN iTNC 530
211
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

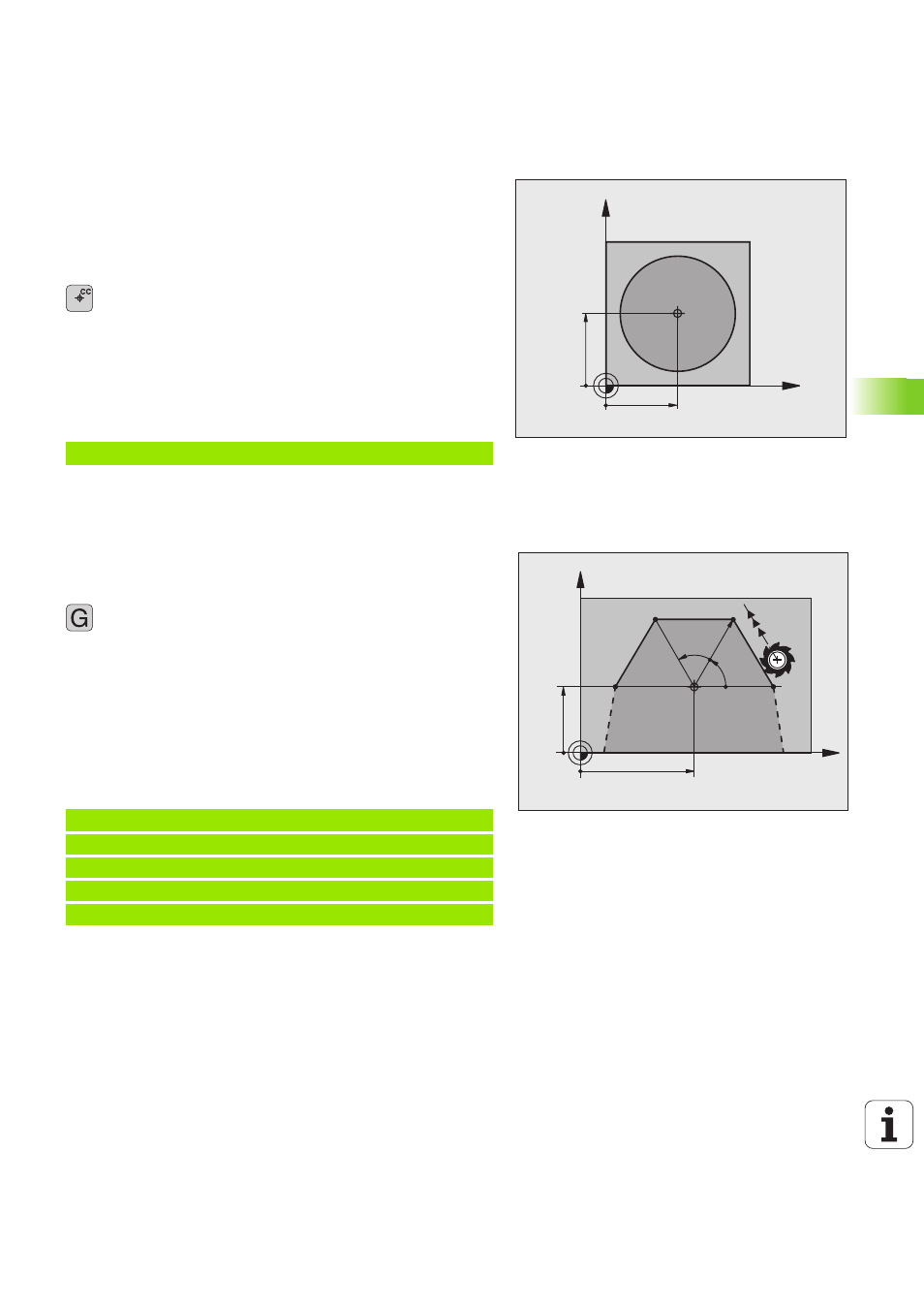

Начало отсчета полярных координат Полюс I, J
Полюс CC можно назначить в любом окне программы обработки
до момента ввода позиций, определяемых с помощью олярных
координат. Последовательность действий при задании полюса
такая же, как при программировании ценра окружности.
U
Координаты: Задайте декартовы координаты
полюса или введите последнюю
запрограммированную позицию: G29. Задайте
полюс, прежде чем запрограммировать полярные
координаты. Программировать полюс следует
только в системе декартовых координат. Полюс
действителен до тех пор, пока оператором не
будет задан новый полюс.
Примеры NC-кадров
Прямая на ускоренном ходу G10
Прямая с подачей G11 F
Инструмент перемещается по прямой из своей текущей позиции в
конечную точку прямой. Точка старта является конечной точкой
предыдущего кадра.
U
Радиус в полярных координатах R: Введите
расстояние от конечной точки прямой до
полюса CC
U
Угол в полярных координатах H: Угловое
положение конечной точки прямой между –360°
и +360°
Знак числа H задан базовой осью угла:
Угол базовой оси угла к R против часовой стрелки: H>0
Угол базовой оси угла к R по часовой стрелке: H<0
Примеры NC-кадров
X
Y
X=I
Y=J
N120 I+45 J+45 *
X
Y
45
25
60°
60°
30
CC
N120 I+45 J+45 *
N130 G11 G42 R+30 H+0 F300 M3 *
N140 H+60 *
N150 G91 H+60 *
N160 G90 H+180 *
