14.6
К
алибровка
тре
х
мерног
о
из
мерительног
о
щупа

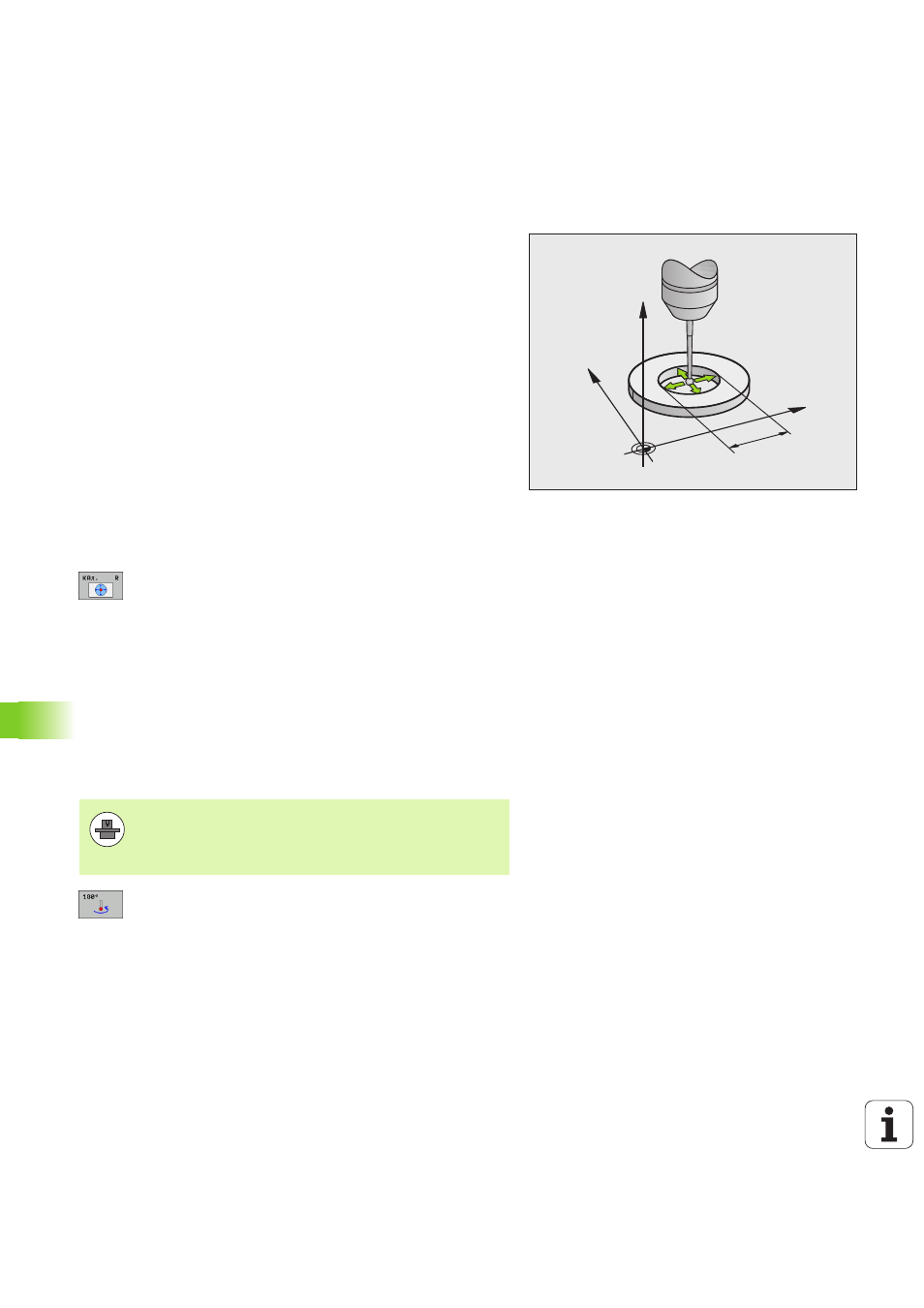

Калибровка рабочего радиуса и компенсация
смещения центра измерительного щупа
Как правило, ось измерительного щупа не совпадает точно с осью
шпинделя. Функция калибровки определяет смещение оси
измерительного щупа относительно оси шпинделя и производит
их расчетное выравнивание.
В зависимости от настройки параметра станка 6165 (установка
шпинделя активна/неактивна), стандартная операця калибровки
может выполняться по-разному. В то время, как при активной
установке шпинделя операция калибровки осуществляется с
помощью единственного NC-старта, в случае неактивной
установки шпинделя оператор может решить, следует выполнять
калибровку смещения центра или нет.
Во время калибровки смещения центра система ЧПУ
поворачивает трехмерный измерительный щуп на 180°. Поворот
инициируется дополнительной функцией, определенной
производителем станков в параметре станка 6160.
При выполнении ручной калибровки следует действовать
следующим образом:
U
В режиме ручного управления позиционируйте наконечник
щупа в отверстии регулировочного кольца
U
Выберите функцию калибровки для радиуса
наконечника щупа и смещения центра щупа:
нажмите Softkey KAL. R
U
Выберите ось инструмента, введите радиус
регулировочного кольца
U
Ощупывание: 4 раза нажмите внешнюю клавишу
СТАРТ. Трехмерный измерительный щуп измерит
по одной позиции отерстия в каждом направлении
оси и рассчитает рабочий радиус наконечника
щупа
U
Для завершения действия функции калибровки
нажмите Softkey КОНЕЦ
U
Определите смещение центра наконечника щупа:
нажмите Softkey 180°. Система ЧПУ повернет
измерительный щуп на 180°
U
Ощупывание: 4 раза нажмите внешнюю клавишу
СТАРТ. Трехмерный измерительный щуп измерит
по одной позиции отерстия в каждом направлении
оси и рассчитает смещение центра
измерительного щупа
Y
X
Z
10
Система ЧПУ должна быть подготовлена
производителем станка к определению смещения
центра наконечника щупа. Соблюдайте указания
инструкции по обслуживанию станка!
