HEIDENHAIN iTNC 530
213
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты

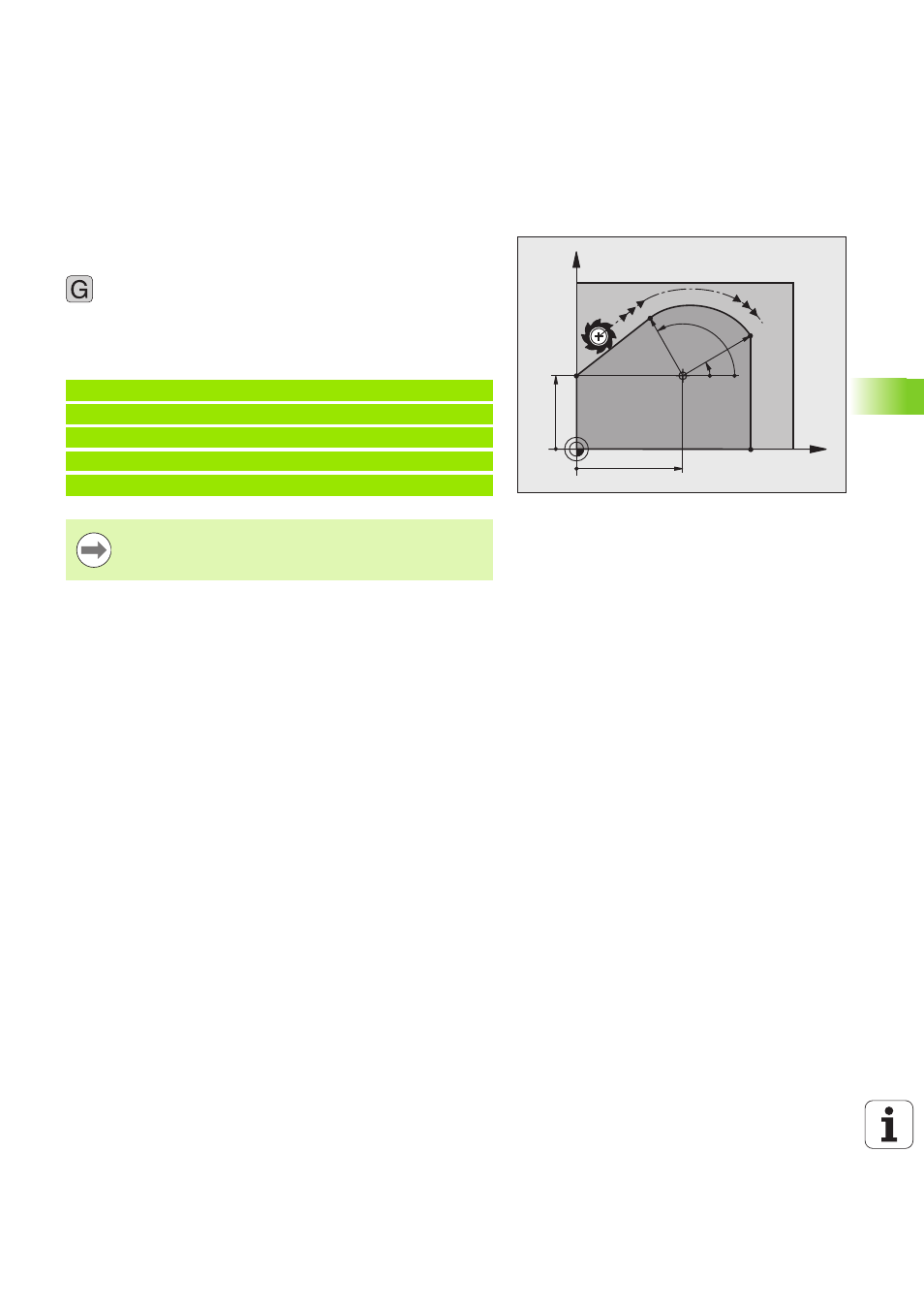

Круговая траектория G16 с тангенциальным
примыканием
Инструмент перемещается по круговой траектории, плавно
примыкающей к предыдущему элементу контура.
U
Радиус в полярных координатах R: Расстояние от
конечной точки круговой траектории до полюса I, J
U
Угол в полярных координатах H: Угловое
положение конечной точки круговой траектории
Примеры NC-кадров
X
Y
40
35
CC
30°
120°
R30
R25
N120 I+40 J+35 *
N130 G01 G42 X+0 Y+35 F250 M3 *
N140 G11 R+25 H+120 *
N150 G16 R+30 H+30 *
N160 G01 Y+0 *
Полюс не является центром окружности контура!
16
