HEIDENHAIN iTNC 530
451
14.4
На
зна
ч
ение
ко
о
р
д
и
н
ат
то
ч
ки
прив
язки
без
испо
льз
о
в
а
ния
тре
х
мерног
о
из
мерительног
о
щупа

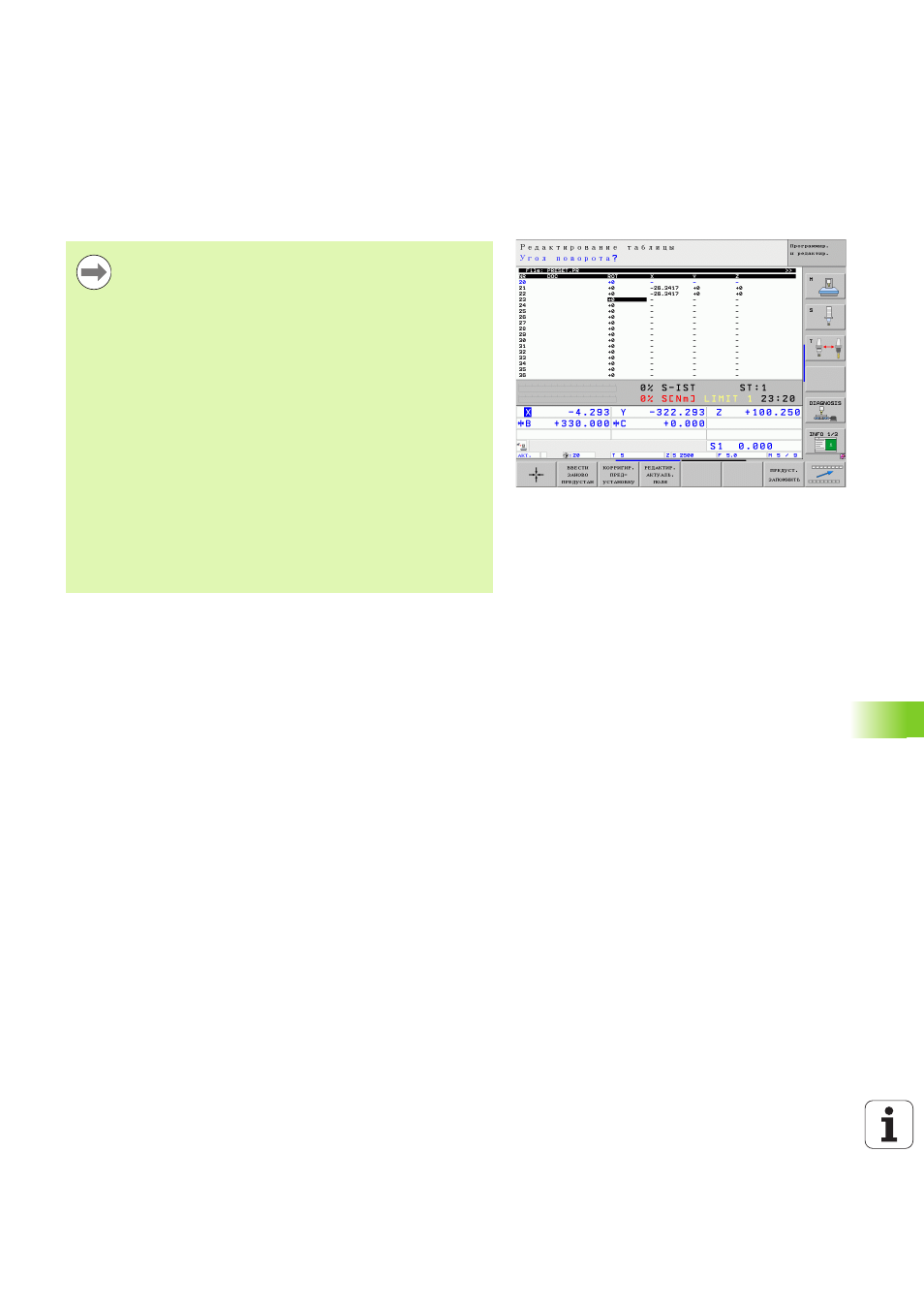

Управление точками привязки с помощью
таблицы предустановок
Сохранение точек привязки в таблице предустановок
Таблица предустановок называется PRESET.PR и хранится в
директории TNC:\. PRESET.PR доступна для редактирования
только в режимах работы Ручное управление и Эл. маховичок. В
режиме работы "Программирование/редактирование" таблицу
можно только читать, но не изменять.
Допускается копирование таблицы предустановок в другую
директорию (для защиты данных). Строки, защищенные
производителем станков от записи, как правило, защищены от
записи и в копируемых таблицах, т.е. не могут быт изменены
оператором.
Запрещается менять количество строк в копируемых таблицах!
Это может стать причиной проблем, если потребутся повторно
активировать таблицу.
Для активации таблицы предустановок, скопированной в другую
директорию, следует скопировать ее обратно в иректорию TNC:\.
У оператора имеется несколько возможностей сохранения точек
привязки/разворотов плоскости обработки в таблице
предустановок:
с помощью циклов ощупывания в режимах работы Ручное
управление или Эл. маховичок (см. главу 14)
с помощью циклов ощупывания с 400 по 402 и с 410 по 419 в
автоматическом режиме работы (см. руководство пользоватея
по циклам, главы 14 и 15)
Таблица предустановок должна использоваться в
обязательном порядке, если
станок имеет оси вращения (поворотный стол или
поворотную головку), и оператор работает с
функцией "Поворот плоскости обработки"
станок оснащен системой смены головки
до сих пор оператор работал с системами
управления ЧПУ прошлых лет выпуска с таблицами
нулевых точек, отноящимися к REF
необходимо обработать несколько однотипных
заготовок, которые зажаты под разными углами
Таблица предустановок может содержать любое
количество строк (точек привязки). Для оптимизации
объема файа и скорости обработки следует
использовать не больше строк, чем это необходимо
для управления точками првязки.
В целях обеспечения безопасности оператор может
вставлять новые строки только в конце таблицы
предустаноок.
