312 Программирование: дополнительные функции
10.4
До
п
о
л
н
и
те
л
ь
н
ы
е
фу
н
кц
и
и
для
траект
о
рии
ко
н
тур
а

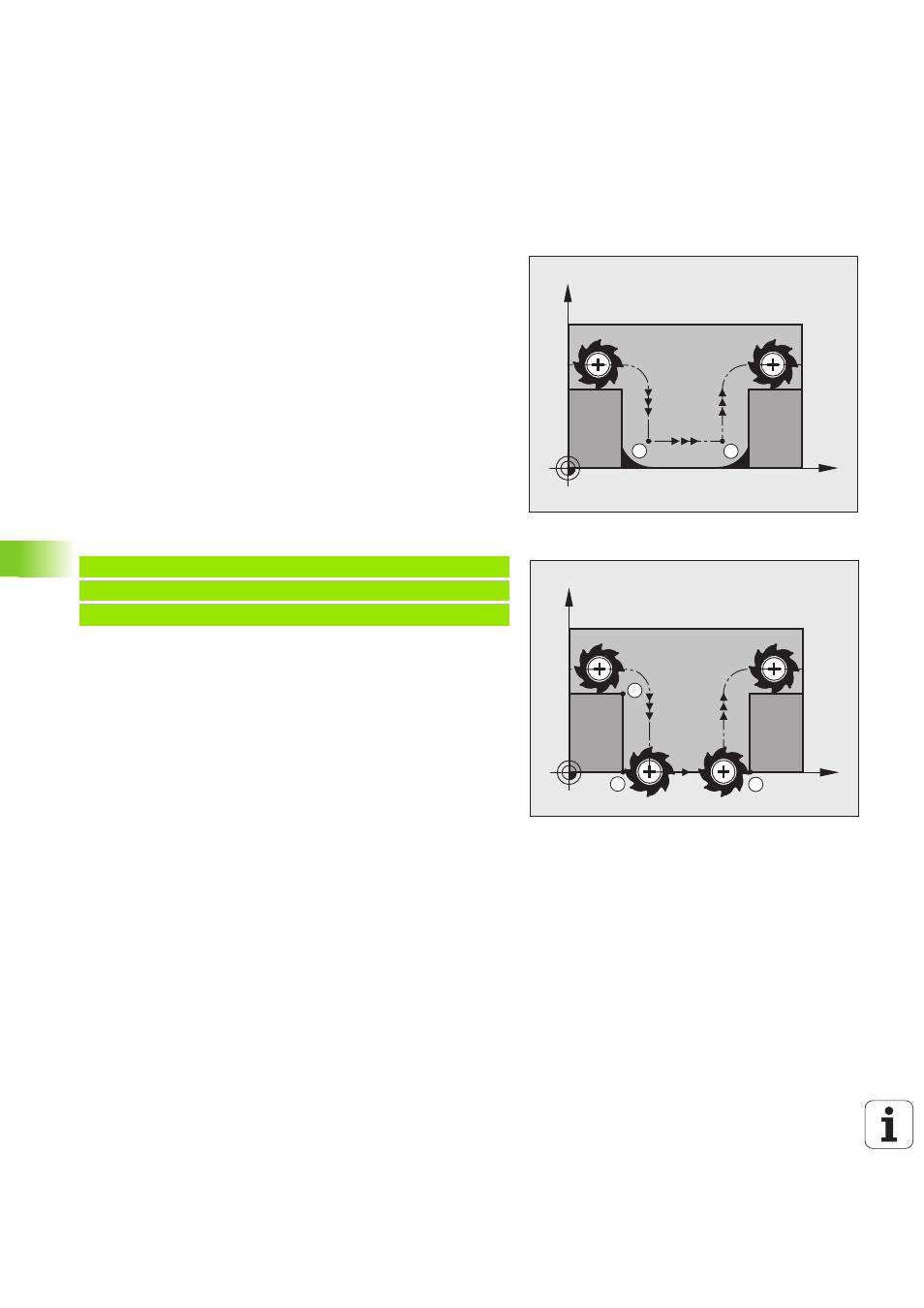

Полная обработка разомкнутых углов
контура: M98
Стандартная процедура работы
ЧПУ определяет на внутренних углах точку пересечения
траекторий фрезы и начинает перемещать инструмент в новом
направлении, начиная с этой точки.
Если контур разомкнут на углах, это приводит к неполной
обработке:
Процедура работы с M98
С помощью дополнительной функции M98 ЧПУ подводит
инструмент так, чтобы каждая точка контура обрабатывалас:
Действие
M98 действует только в тех кадрах программы, в которых была
запрограммирована M98.
M98 действует в конце кадра.
Примеры NC-кадров
Поочередный подвод к точкам контура 10, 11 и 12:
X
Y
S S
X
Y
11 12
10
N100 G01 G41 X ... Y ... F ... *
N110 X ... G91 Y ... M98 *
N120 X+ ... *
