HEIDENHAIN iTNC 530 231
7.1
Обрабо
тка
DXF-
файл
ов
(
ПО
-опция
)
выбор по отдельности

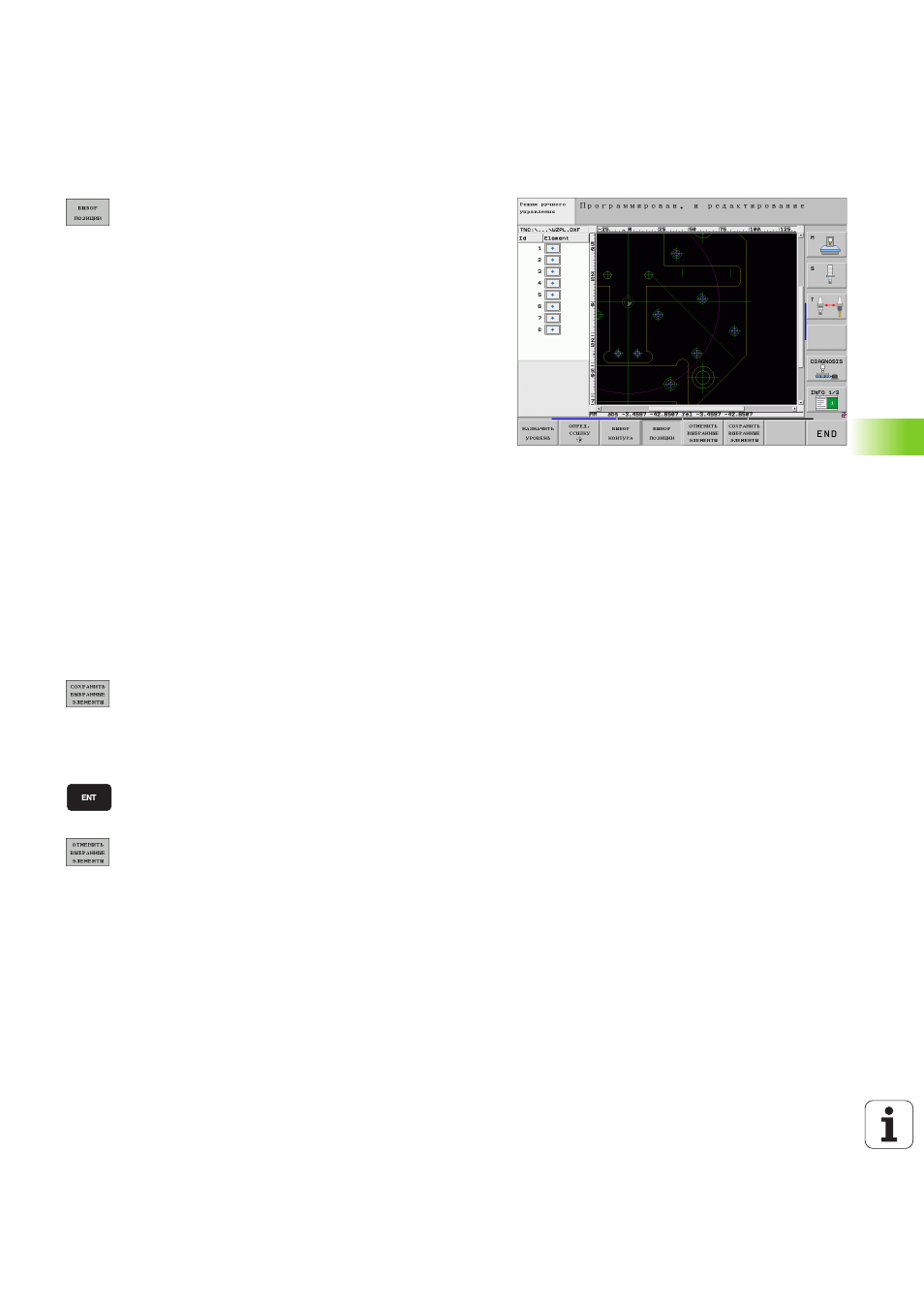

U Определение режима для выбора позиций
обработки: система ЧПУ выключает слои,
отображаемые в левом окне, а правое окно
является активным для выбора позиции
U Для выбора позиции обработки: щелкните левой
кнопкой мыши на нужном элементе: ЧПУ помечает
звездочкой доступные для выбора позиции
обработки, находящиеся на данном элементе.
После щелчка мышью на одной из звездочк
система ЧПУ вводит выбранную позицию в левом
окне (отображается символ точки). После щелчка
мышью на окружности система ЧПУ вводит ее
центр непосредственно как позицию обработки
U При необходимости можно отменить выбор уже
отобранных элементов повторным щелчком на
элементе, удерживая нажатой клавишу CTRL (во
время маркировки щелчком)
U Для определения позиции обработки с
использованием пересечения двух элементов
сначала следует щелкнуть левой кнопкой мыши
на первом элементе: система ЧПУ помечает
звездочками доступные для выбора позиции
обрабтки
U Щелкните левой кнопкой мыши на втором
элементе (прямая, полный круг или дуга
окружности): ЧПУ вводит точку пересечения
элементов в левом окне (отображение символа
точки)
U Сохранение выбранных позиций обработки в
файле точек: система ЧПУ показывает окно
перехода, в котором можно ввести любое имя
файла. Базовая настройка: имя DXF-файла. Если
имя DXF-файла содержит умлауты или пробелы,
система ЧПУ заменяет их знаком подчеркивания
U Подтверждение ввода: система ЧПУ записывает
программу контура в директорию, в которой также
хранится DXF-фал
U Для выбора других позиций обработки и
сохранения этих позиций в другом файле:
нажмите Softkey ОТМЕНИТЬ ВЫБРАННЫЕ
ЭЛЕМЕНТЫ и выберите их вышеописанным
способом
