HEIDENHAIN iTNC 530
297
9.1
1
Примеры
программиров
ания

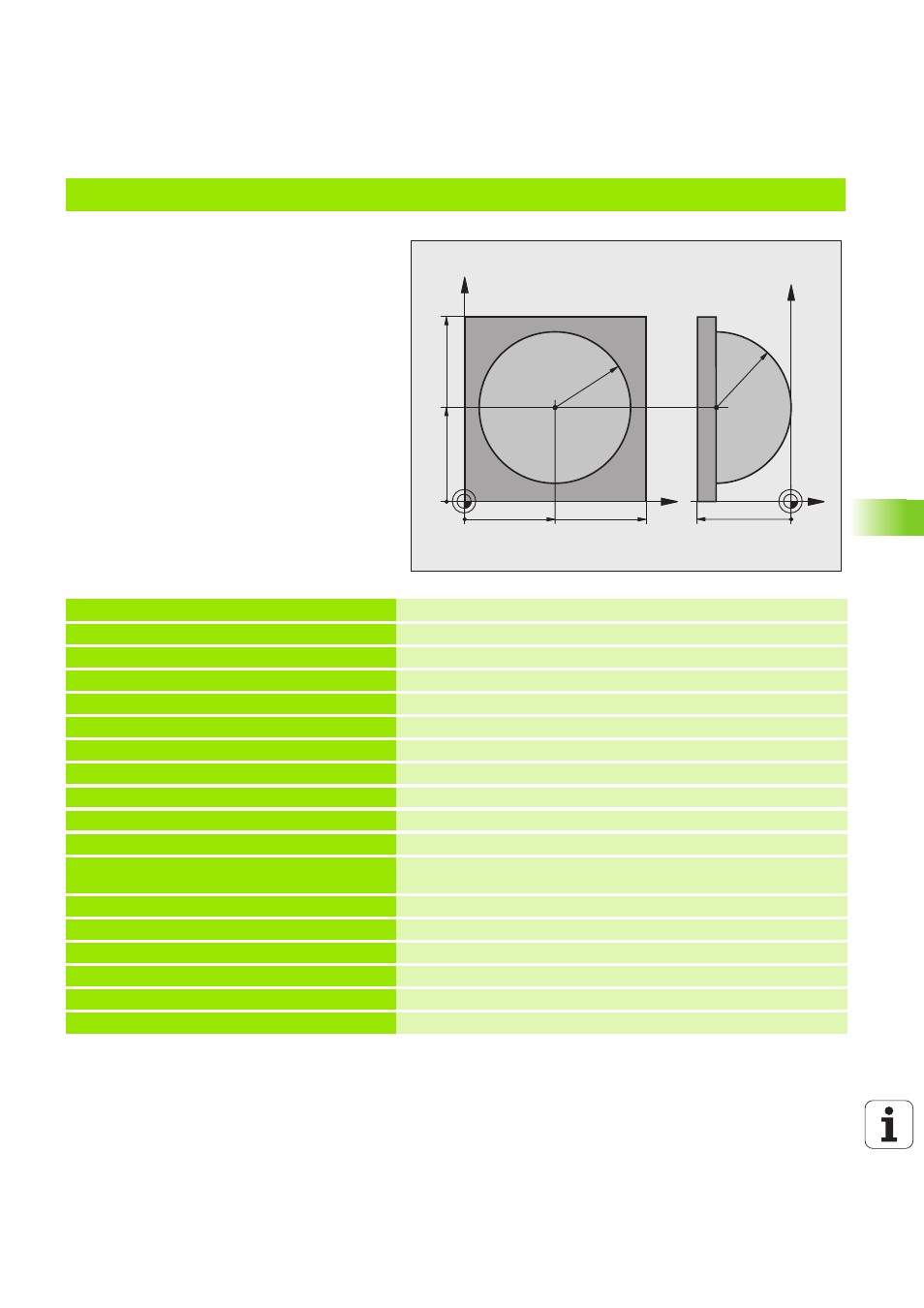

Пример: выпуклый наконечник с концевой фрезой
Отработка программы
Программа работает только с концевой
фрезой
Контур наконечника щупа образован
множеством небольших отрезков прямой
(Z/X-плоскость, определяемая через араметр
Q14). Чем меньший шаг угла определен, тем
более сглаженным будет контур.
Количество проходов резки по контуру
определяется через шаг угла на плоскости
(через Q18)
Наконечник фрезеруется при помощи
трехмерной резки снизу вверх
Радиус инструмента корректируется
автоматически
%KUGEL G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +50 *
Центр Y-оси
N30 D00 Q4 P01 +90 *
Стартовый угол, пространство (плоскость Z/X)
N40 D00 Q5 P01 +0 *
Конечный угол, пространство (плоскость Z/X)
N50 D00 Q14 P01 +5 *
Шаг угла в пространстве
N60 D00 Q6 P01 +45 *
Радиус наконечника щупа
N70 D00 Q8 P01 +0 *
Стартовый угол, угловое положение на плоскости X/Y
N80 D00 Q9 P01 +360 *
Конечный угол, угловое положение на плоскости X/Y
N90 D00 Q18 P01 +10 *
Шаг угла на плоскости X/Y для черновой обработки
N100 D00 Q10 P01 +5 *
Припуск на радиус наконечника щупа для черновой обработки
N110 D00 Q11 P01 +2 *
Безопасное расстояние для предварительного
позиционирования по оси шпинделя
N120 D00 Q12 P01 +350 *
Подача при фрезеровании
N130 G30 G17 X+0 Y+0 Z-50 *
Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
Определение инструмента
N160 T1 G17 S4000 *
Вызов инструмента
N170 G00 G40 G90 Z+250 *
Вывод инструмента из материала
X
Y
50
100
100
Z
Y
-50
R45
50
R45
