210 Программирование: программирование контуров
6.5
Движ
ение
по
траект
ории
–
по
лярные
к
оор
динаты
6.5 Движение по траектории –
полярные координаты
Обзор
С помощью полярных координат положение определяется углом
H и расстоянием R от заранее заданного полюса I, J.
Полярные координаты применяются преимущественно в
следующих случаях:
„ Позиции на дугах окружности
„ Чертежи заготовок с указанием углов, например, окружностей
центров отверстий

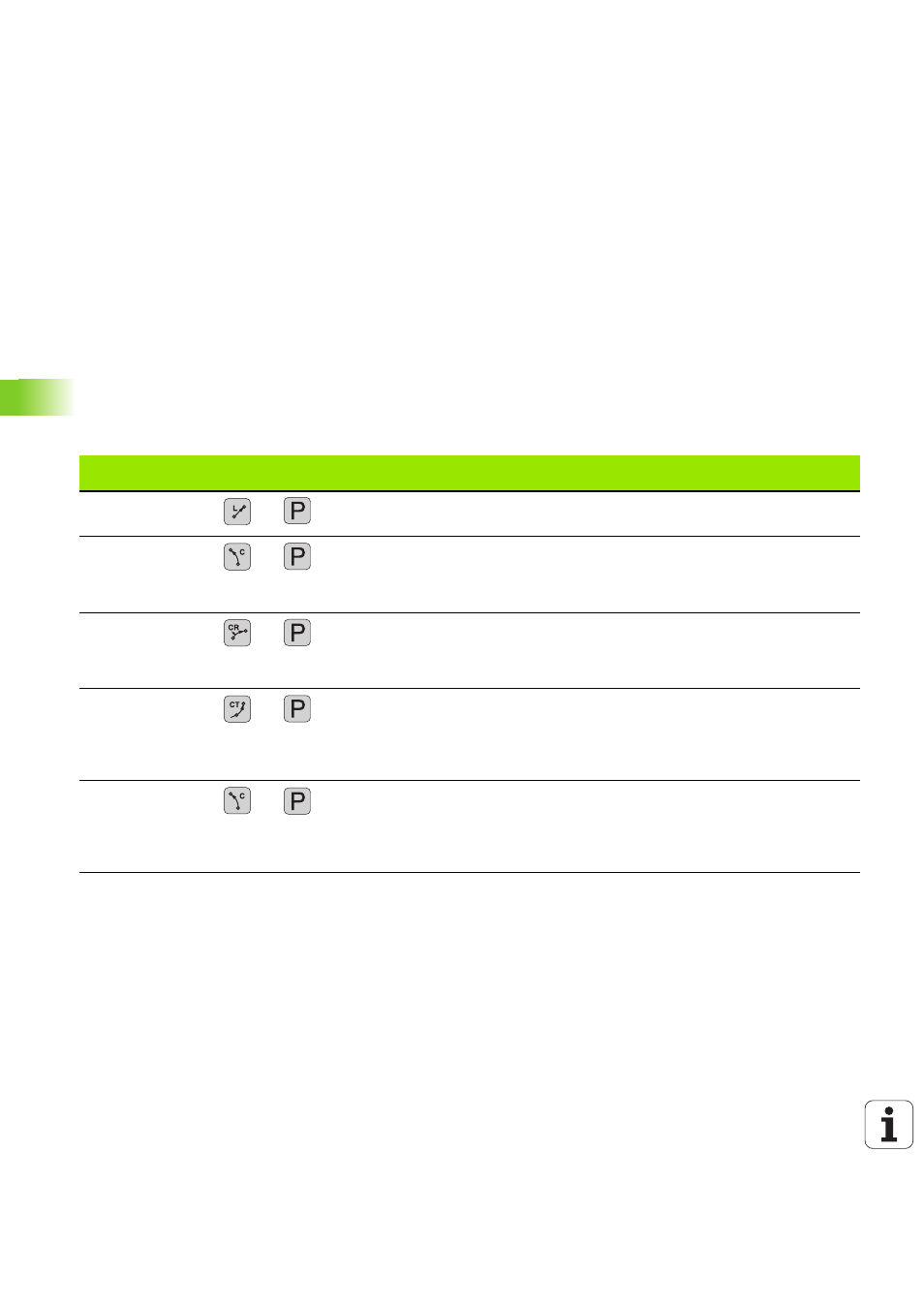

Обзор функций траекторий с полярными координатами
Функция
Функциональная
клавиша траектории
Движение инструмента Вводимые данные Страница
Прямая G10, G11 + прямая Полярный радиус, полярный
угол конечной точки прямой
Страница 211
Дуга окружности
G12, G13 + Круговая траектория вокруг
центра окружности/ полюса
к конечной точке дуги
окружности
Полярный угол конечной
точки окружности
Страница 212
Дуга окружности
G15 + Круговая траектория,
соответствующая
активному направлению
вращения
Полярный угол конечной
точки окружности
Страница 212
Дуга окружности
G16 + Круговая траектория с
тангенциальным
примыканием к
предыдущему элементу
контура
Полярный радиус, полярный
угол конечной точки
окружности
Страница 213
Винтовая линия
(спираль)
+ Перекрытие круговой
траектории прямой
Полярный радиус, полярный
угол конечной точки
окружности, координата
конечной точки на оси
инструментов
Страница 214
