Центр окружности в качестве точки привязки
Центры отверстий, круглых карманов, полных цилиндров, цапф,
круглых островов и т.п. можно назначать в качестве точек
привязки.
Круглый карман:
При ощупывании система ЧПУ снимает размеры внутренней
стенки кармана во всех четырех направлениях осей координат.
Для разорванных окружностей (дуг окружностей) направление
ощупывания может быть выбрано произвольно.
U
Поместите наконечник щупа приблизительно в центр
окружности
U
Выбор функции ощупывания: выберите Softkey
ОЩУПЫВАНИЕ CC
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
четыре раза. Измерительный щуп поочередно
ощупывает 4 точки на внутренней стенке
окружности
U
Если нужно работать с измерением отгиба (только
для станков с ориентацией шпинделя, зависит от
MP6160) нажмите Softkey 180° и повторно
выполните ощупывание 4 точек на внутренней
стенке окружности
U
Если оператору необходимо работать без
измерения отгиба: следует нажать клавишу END
U
Точка привязки: введите обе координаты центра
окружности в окне меню, назначьте при помощи
Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу нулевых точек”, страница 460 или
смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
U
Завершение функции ощупывания: нажмите
клавишу END
Наружная окружность:
U
Позиционируйте наконечник щупа вблизи первой точки
ощупывания вне окружности
U
Выберите направление ощупывания: выбор с помощью
соответствующей клавиши Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U

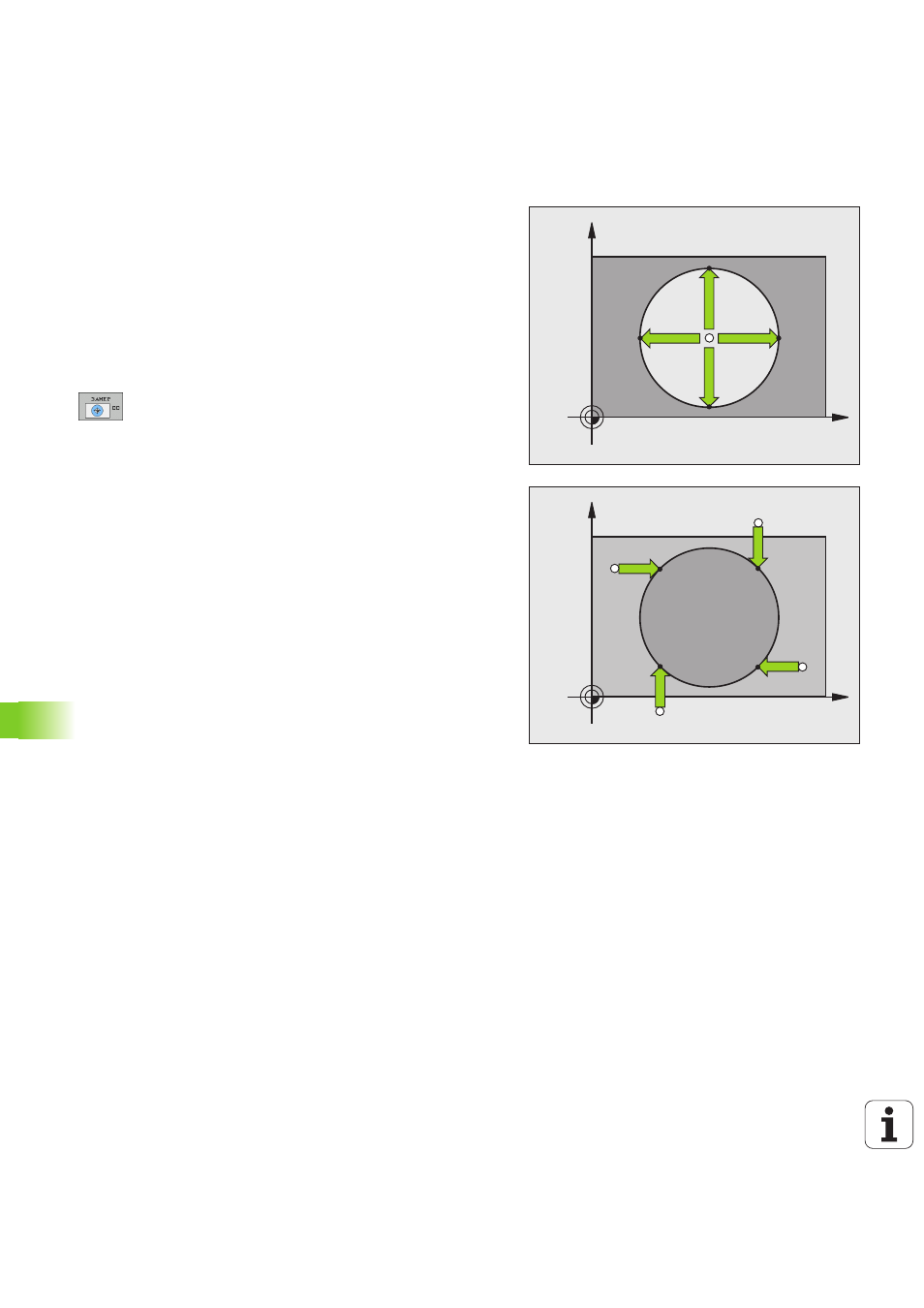

Повторите операцию ощупывания для остальных 3 точек. См.
илл. справа внизу
U
Точка привязки: введите координаты точки привязки, назначьте
ее при помощи Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в таблицу нулевых
точек”, страница 460 или смотри „Запись результатов
измерения из циклов измерительного щупа в таблицу
предустановок”, страница 461, или смотри „Сохранение
значений измерения в таблице предустановок паллетов”,
U
Завершение функции ощупывания: нажмите клавишу END
После ощупывания система ЧПУ отображает текущие
координаты центра окружности и радиус окружности PR.
X
Y
X+
X
Y+
Y
X
Y
X+
X
Y+
Y
