HEIDENHAIN iTNC 530
469
14.8
На
зна
ч
ение
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа
Угол в качестве точки привязки – назначить точки,
ощупывание которых будет выполняться для
разворота плоскости обработки
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ P
U
Точки ощупывания из разворота плоскости
обработки ?: нажмите клавишу ENT, чтобы
назначить координаты точек ощупывания
U
Позиционируйте измерительный щуп вблизи
первой точки ощупывания на кромке заготовки,
которая не будет ощупываться для разворота
плоскости обработки
U
Выберите направление ощупывания: выбор с
помощью клавиши Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания на той же кромке
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Точка привязки: введите обе координаты точки
привязки в окне меню, назначьте их с помощью
Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу нулевых точек”, страница 460, или
смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 461, или смотри „Сохранение значений
измерения в таблице предустановок паллетов”,
U
Завершение функции ощупывания: нажмите
клавишу END

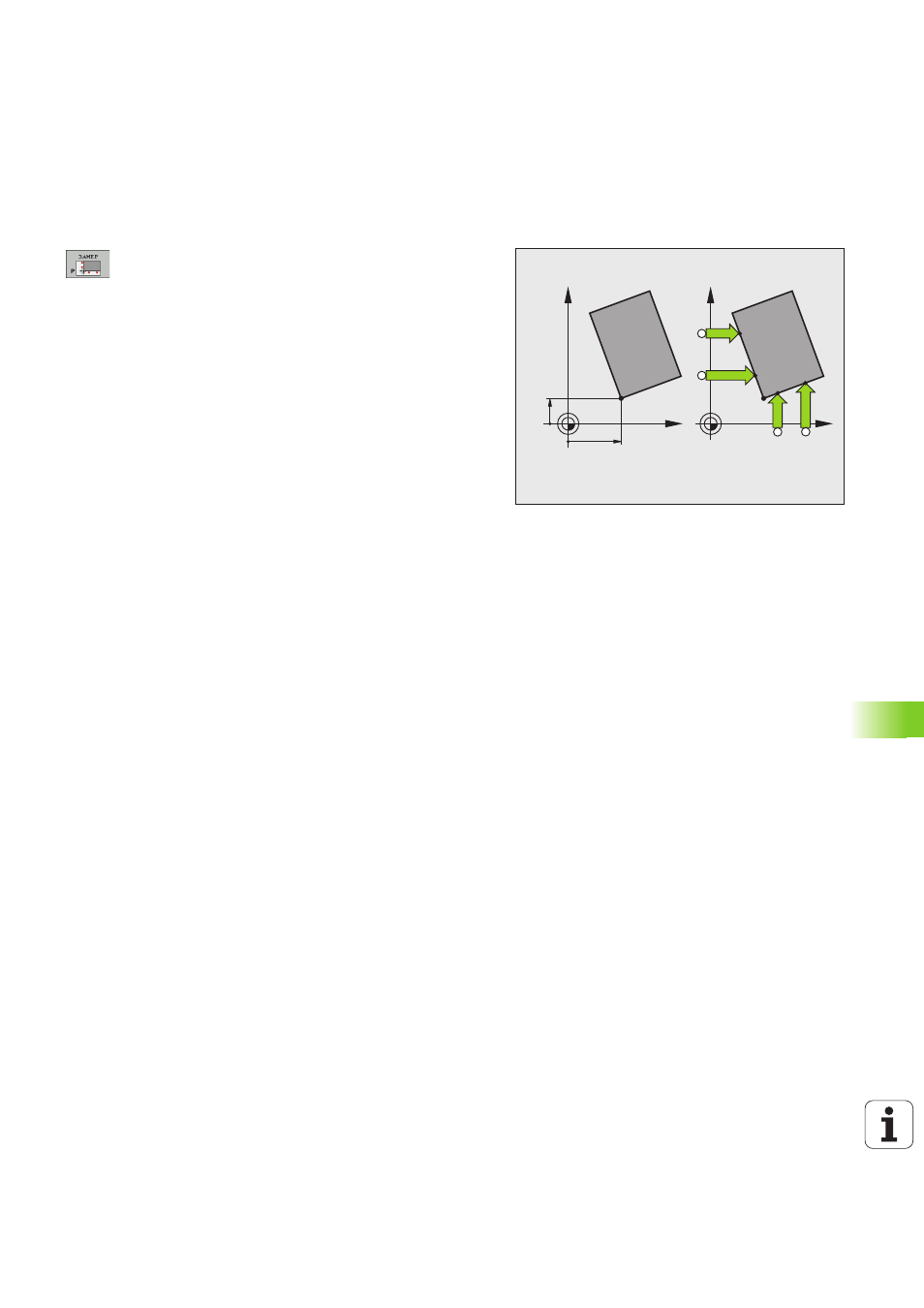

Угол в качестве точки привязки – не
назначать точки, ощупывание которых будет
выполняться для разворота поскости
обработки
U
Выбор функции ощупывания: нажмите Softkey ОЩУПЫВАНИЕ P
U
Точки ощупывания из разворота плоскости обработки ?:
отрицательный ответ с помощью клавиши NO ENT (вопрос
диалога появляется только в том случае, если перед этим был
выполнен разворот плоскости обработки)
U
Дважды выполните измерение обеих кромок заготовки
U
Точка привязки: введите координаты точки привязки, назначьте
ее при помощи Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значения в таблицу (смотри „Запись результатов
измерения из циклов измерительного щупа в таблицу нулевых
точек”, страница 460 или смотри „Запись результатов
измерения из циклов измерительного щупа в таблицу
предустановок”, страница 461, или смотри „Сохранение
значений измерения в таблице предустановок паллетов”,
U
Завершение функции ощупывания: нажмите клавишу END
P
X=?
Y=?
X
Y
P
X
Y
