MOD-функции
17.10
Выбор
индикации
по
л
о
ж
е
ния
17.10 Выбор индикации положения
Применение
Для режимов работы "Ручное управление" и "Отработка
программы" можно изменить индикацию координат:

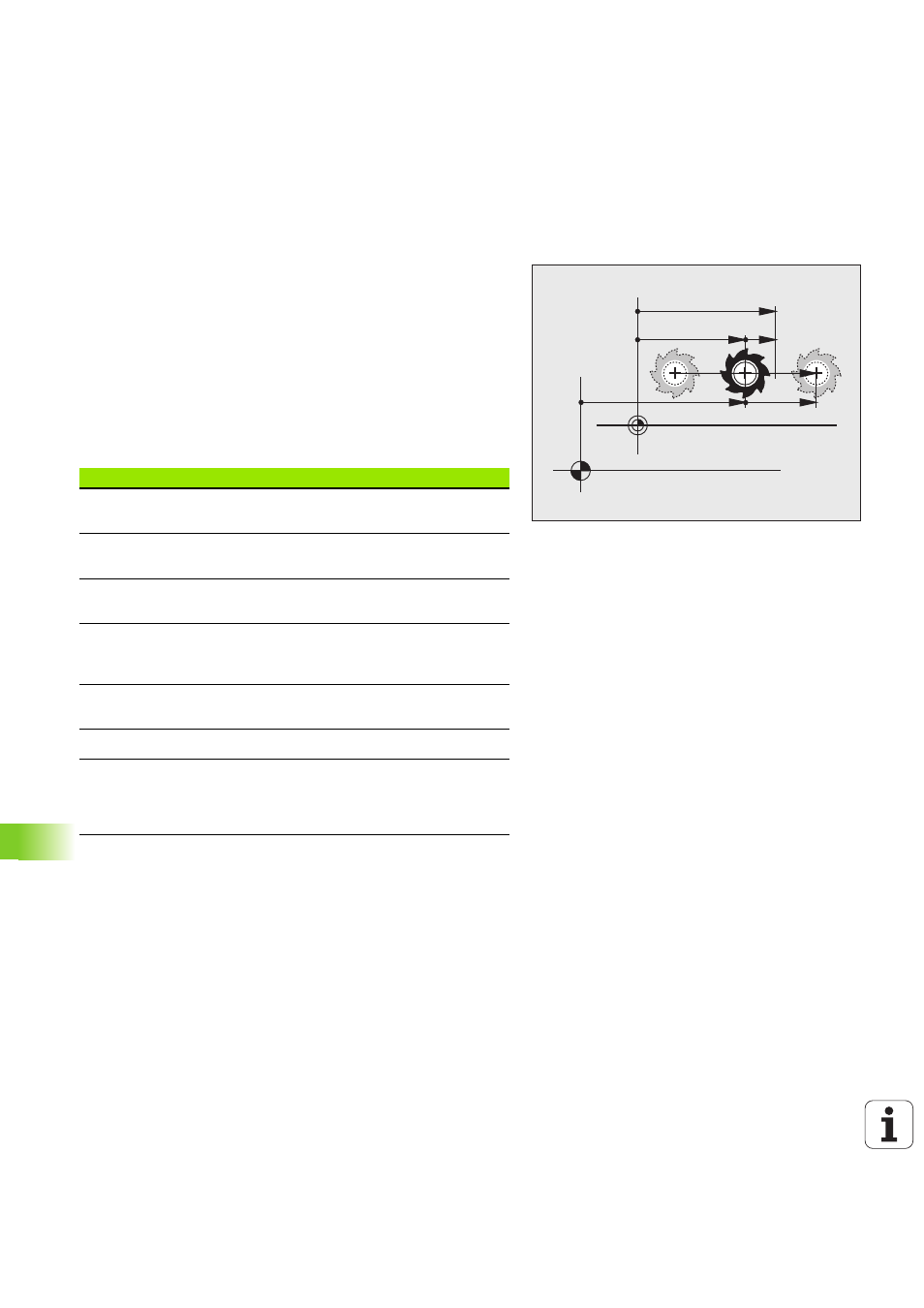

На иллюстрация справа показаны различные позиции
инструмента
Исходная позиция
Целевая позиция инструмента
Нулевая точка заготовки
Нулевая точка станка
Для индикации положения ЧПУ можно выбирать из следующих
координат:
С помощью MOD-функции "Индикация положения 1" можно
выбрать индикацию положения в индикации состояния.
С помощью MOD-функции "Индикация положения 2" можно
выбрать индикацию положения в дополнительной индикации
состояния.
Функция
Индикация
Заданная позиция; заданное системой ЧПУ
текущее значение
SOLL
Фактическая позиция; позиция инструмента в
данный момент
IST
Относительное положение; фактическая
позиция относительно нулевой точки станка
REF
Остаток пути до запрограммированной
позиции: дистанция между фактической и
целевой позицией
RESTW
Ошибка рассогласования; разница между
заданной и фактической позицией
SCHPF
Отклонение измерительного щупа
AUSL.
Пути перемещения, пройденные с
применением функции "Совмещение
маховичком" (M118)
(Только индикация положения 2)
M118
