Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) ISO programming
Страница 390
390
Программирование: многоосевая обработка
12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

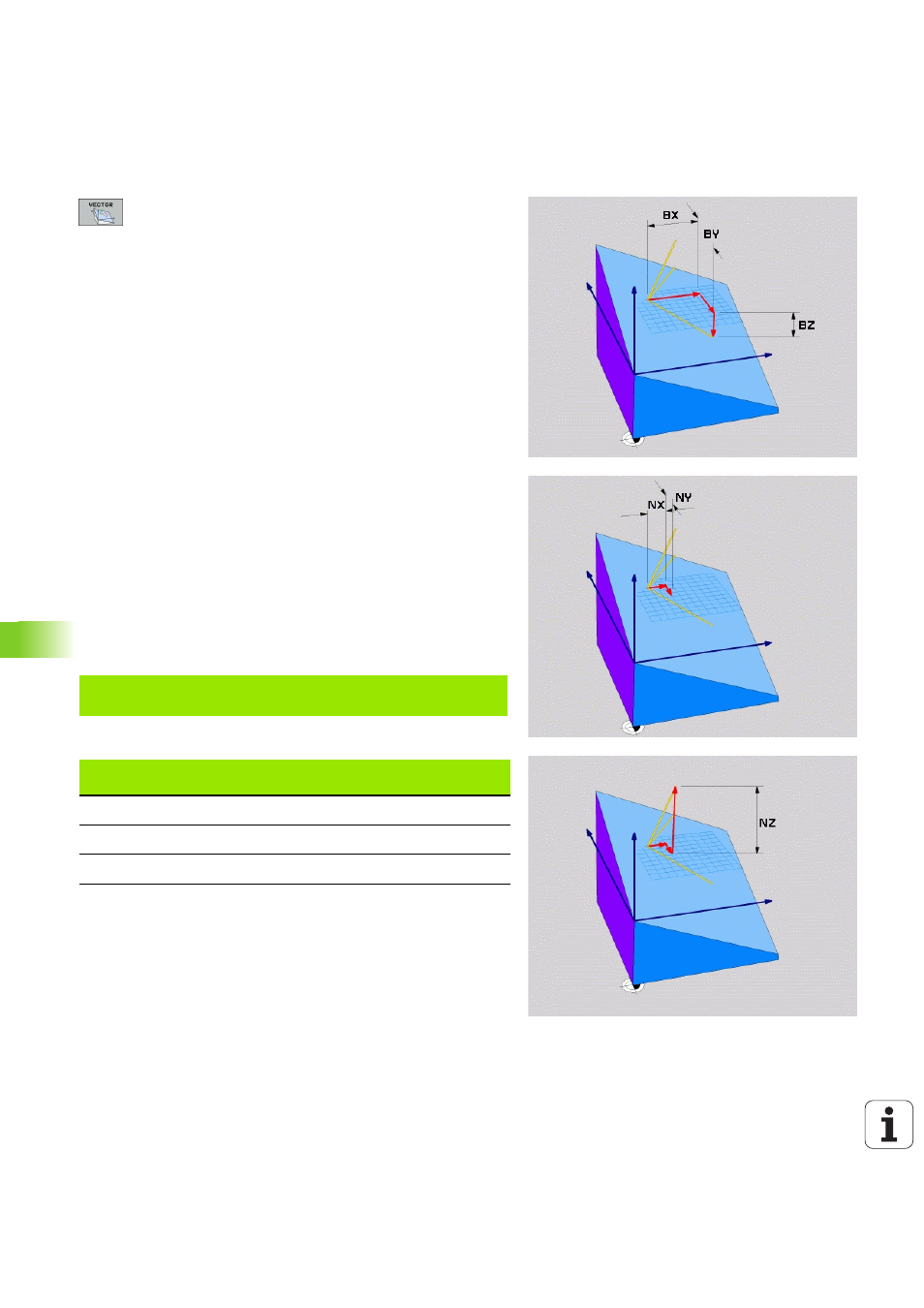

Параметры ввода
U
X-составляющая вектора базиса?: X-составляющая
BX вектора базиса B (см. илл. справа вверху).
Диапазон ввода: от -99,9999999 до +99,9999999
U
Y-составляющая вектора базиса?: Y-составляющая
BY вектора базиса B (см. илл. справа вверху).
Диапазон ввода: от -99,9999999 до +99,9999999
U
Z-составляющая вектора базиса?: Z-составляющая
BZ вектора базиса B (см. илл. справа вверху).
Диапазон ввода: от -99,9999999 до +99,9999999
U
X-составляющая вектора нормали?: X-
составляющая NX вектора нормали N (см. илл.
справа в центре). Диапазон ввода: от -99,9999999
до +99,9999999
U
Y-составляющая вектора нормали?: Y-
составляющая NY вектора нормали N (см. илл.
справа в центре). Диапазон ввода: от -99,9999999
до +99,9999999
U
Z-составляющая вектора нормали?: Z-
составляющая NZ вектора нормали N (см. илл.
справа внизу). Диапазон ввода: от -99,9999999 до
+99,9999999
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
NC-кадр
Используемые сокращенные обозначения
5 PLANE VECTOR BX0.8 BY-0.4 BZ-
0.4472 NX0.2 NY0.2 NZ0.9592 .....
Сокращенное
обозначение
Значение
VECTOR
англ. vector = вектор
BX, BY, BZ
Вектор базиса: X-, Y- и Z-составляющие
NX, NY, NZ
Вектор нормали: X-, Y- и Z-составляющие
