Конечная точка
Условия для выбора конечной точки:
Подвод без опасности столкновения
Вблизи последней точки контура
Вероятность повреждения контура исключается: оптимальная
конечная точка лежит на продолжении траектории инструмента
для обработки последнего элемента контура
Пример

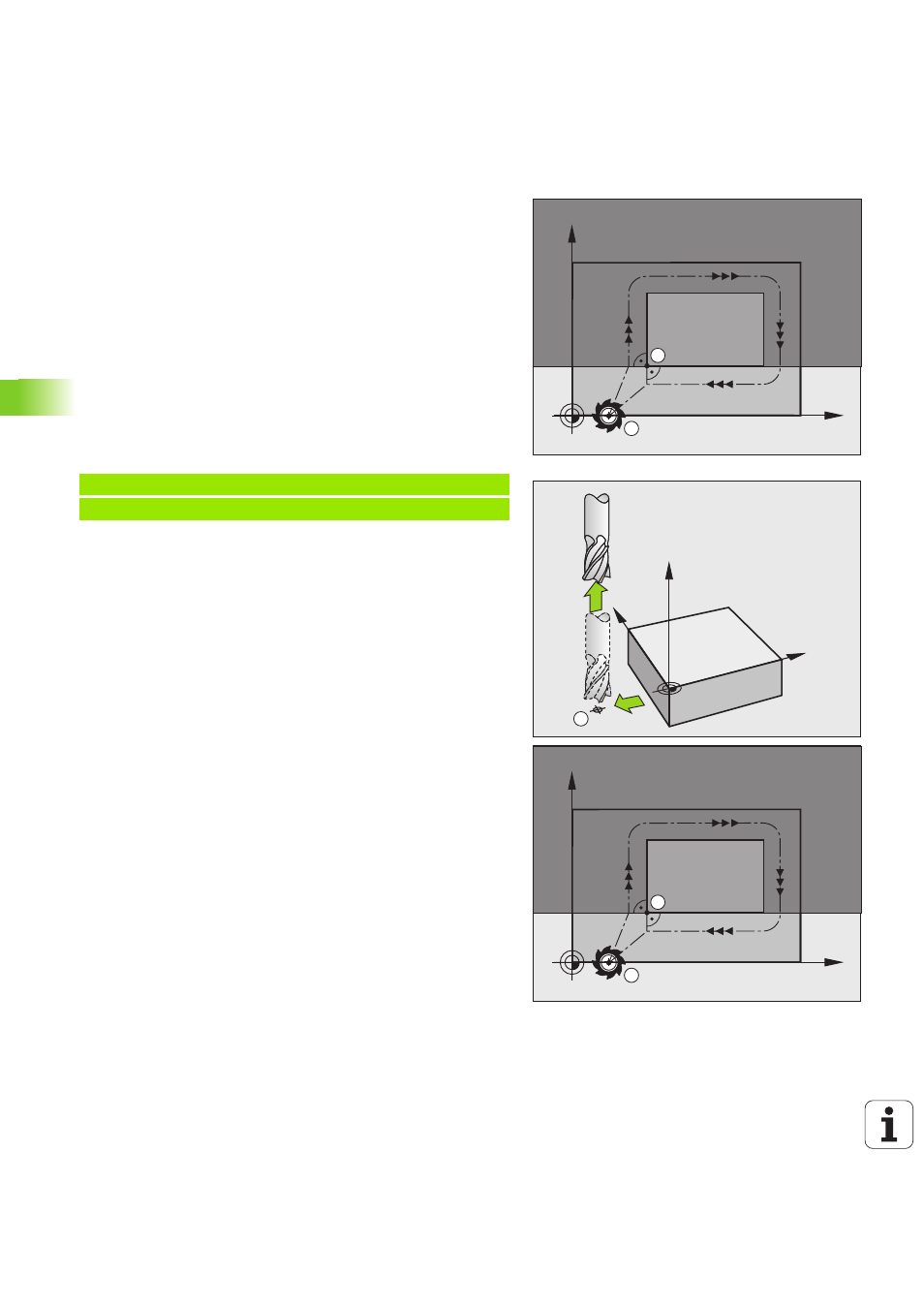

Иллюстрация справа вверху: при подводе к конечной точке контур
повреждается, если конечная точка задана в емно-серой области.
Выход из конечной точки на оси шпинделя:
При выходе из конечной точки ось шпинделя следует
программировать отдельно. См. иллюстрацию справа в центре.
Примеры NC-кадров
Общая точка старта и конечная точка
Для получения общей точки старта и конечной точки не следует
программировать поправку на радиус.
Вероятность повреждения контура исключается: оптимальная
точка старта лежит между продолжениями траектоий
инструментов для обработки первого и последнего элементов
контура.
Пример
Иллюстрация справа вверху: при подводе к первой точке контура
контур повреждается, если конечная точка задана в
заштрихованной области.
X
Y
A
E
Y
X
Z
E
N50 G00 G40 X+60 Y+70 *
N60 Z+250 *
X
Y
A
E
