HEIDENHAIN iTNC 530
315
10.4
До
п
о
л
н
и
те
л
ь
н
ы
е
фу
н
кц
и
и
для
траект
о
рии
ко
н
тур
а
Предварительный расчет контура с
поправкой на радиус (LOOK AHEAD): M120
Стандартная процедура работы
Если радиус инструмента больше выступа контура, по которому
следует перемещаться с поправкой на радиус, ЧПУ прерывает
отработку программы и выдает сообщение об ошибке. M97
(смотри „Обработка небольших выступов контура: функция M97”
на странице 310) подавляет сообщения об ошибке, но маркирует
выход из материала и дополнительно смещает положение угла.
ЧПУ может повредить контур при фрезеровании деталей с
радиусом меньше радиуса фрезы.
Процедура работы с M120
Система ЧПУ проверяет контур, обрабатываемый с поправкой на
радиус, на наличие на нем поднутрений и выступв и заранее
рассчитывает траекторию инструмента, начиная с текущего
кадра. Места, в которых инструмент мог бы повредить контур,

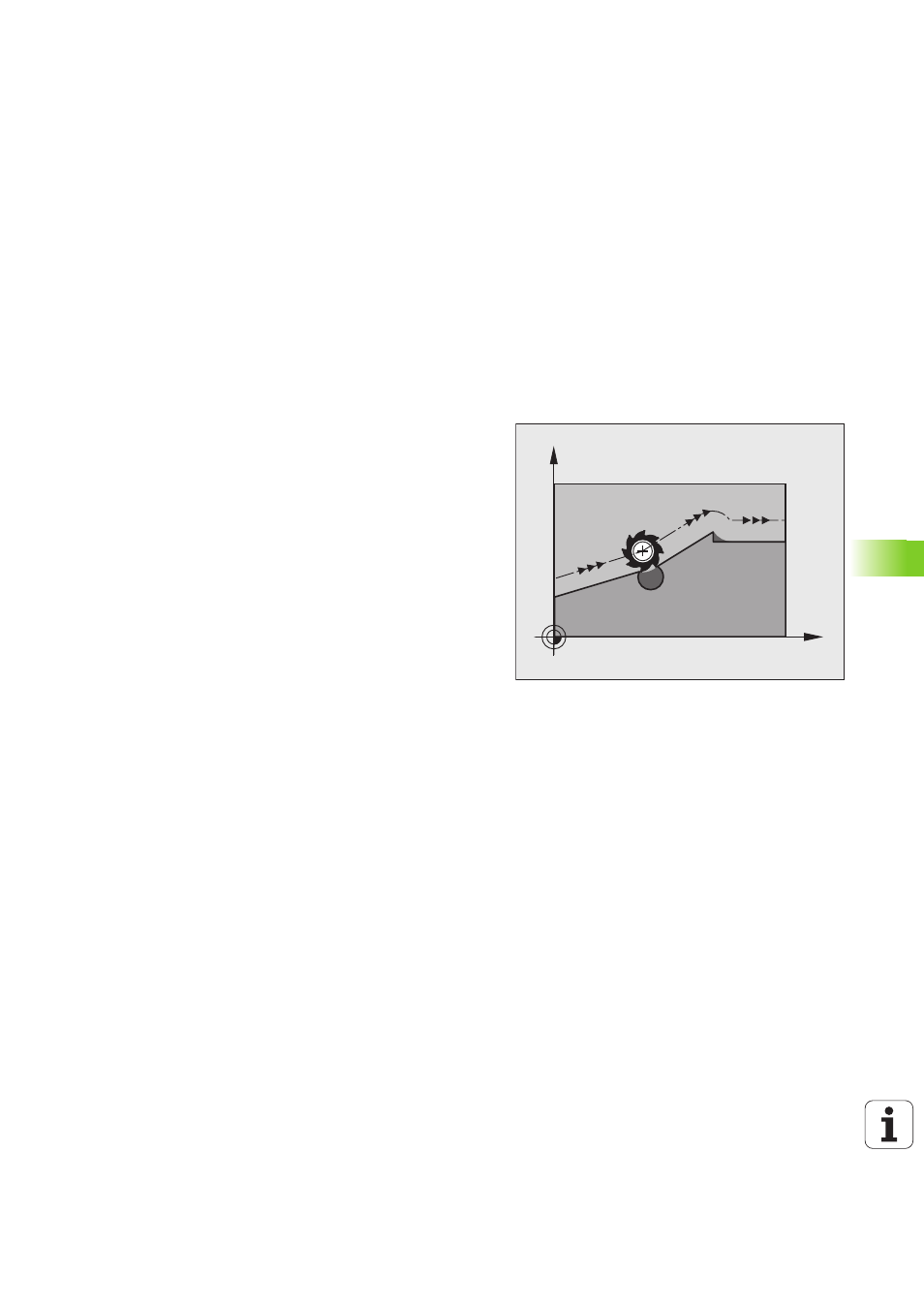

остаются необработанными (на илл. отмечены темным цветом).
M120 можно также применять для дополнения поправкой на
радиус данных оцифровки или данных, созданных внешней
системой программировани. Таким образом, можно
компенсировать отклонения от теоретического радиуса
инструмента.
Количество предварительно рассчитываемых системой ЧПУ
кадров (максимум 99) определяется с помощью LA (англ. Look
Ahead: смотрите вперед) после M120. Чем больше количество
кадров, выбранных оператором для предварительного расета,
который должен выполняться системой ЧПУ, тем медленнее
осуществляется обработка кадров.
Ввод
Если в кадре позиционирования вводится M120, то ЧПУ
продолжает диалог для этого кадра и запрашивает количество
кадров LA для предварительного расчета.
Действие
Функция M120 должна присутствовать в NC-кадре, также
содержащем поправку на радиус G41 или G42. M120 действует,
начиная с этого кадра и до момента
когда путем ввода G40 будет отменена поправка на радиус
когда будет запрограммирована M120 LA0
когда будет запрограммирована M120 без LA
когда с помощью % будет вызвана другая программа
когда с помощью цикла G80 или PLANE-функции будет
наклонена плоскость обработки
M120 действует в начале кадра.
X
Y
