552 MOD-функции
17.14
Вв
о
д
ограничений
зо
н
ы
пере
мещений
, индикация
ну
л
ев
о
й
то
ч
ки

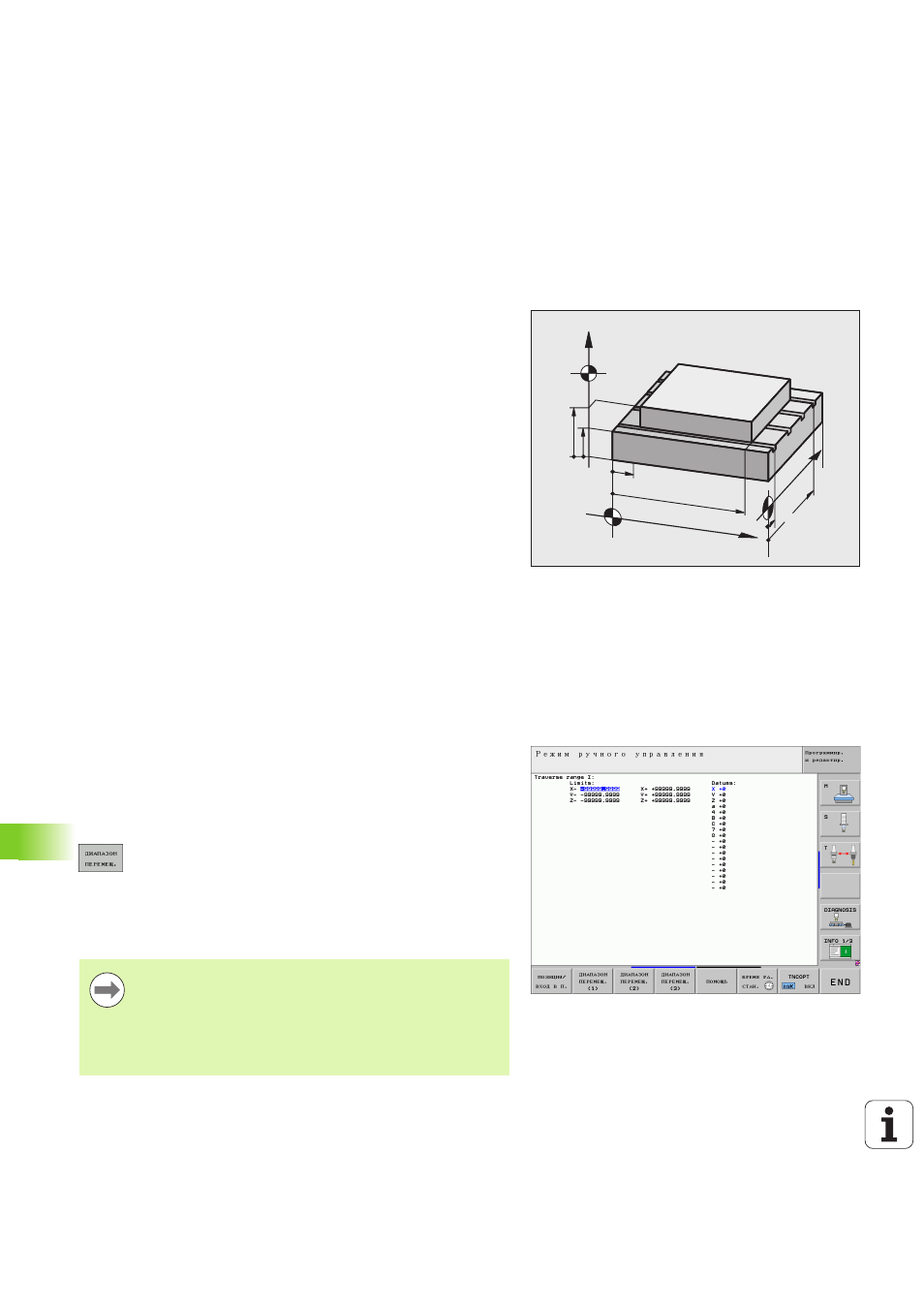

17.14 Ввод ограничений зоны
перемещений, индикация
нулевой точки
Применение
В максимальном диапазоне перемещения можно выделить
действительно полезный путь перемещения для осей координат.
Пример применения: защита делительной головки от
столкновений.
Максимальный диапазон перемещения ограничен конечным
выключателем ПО. Действительный полезный путь переещения
ограничивается с помощью MOD-функции ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ: для этого следует ввести максимальные
значения в положительном и отрицательном направлении осей
относительно нулевой точки станка. Если ваш станок имеет
несколько диапазонов перемещения, можно отдельно
настраивать ограничение для каждого диапазона премещения (от
клавиши Softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ (1) до ДИАПАЗОН
ПЕРЕМЕЩЕНИЯ (3)).
Работа без ограничения диапазона
перемещения
Для осей координат, которые следует перемещать без
ограничения диапазона перемещения, введите в качестве
ИАПАЗОНА ПЕРЕМЕЩЕНИЯ максимальный путь перемещения
ЧПУ (+/- 99999 мм).
Определение максимального диапазона
перемещения и его ввод
U Выберите индикацию положения REF
U Подведите оси X, Y и Z к требуемым конечным позициям
(положительным и отрицательным)
U Запишите значения, включая знак +/-
U Выберите MOD-функции: нажмите клавишу MOD
U Введите ограничение диапазона перемещения:
нажмите Softkey ДИАПАЗОН ПЕРЕМЕЩЕНИЯ.
Введите записанные значени как ограничения для
осей
U Выйдите из MOD-функции: нажмите Softkey
КОНЕЦ
Z
Y
X
Z
min
Z
max
X
min Y
max
Y
min X
max
Активные поправки на радиус инструмента не
учитываются при ограничении диапазона
перемещений.
Ограничения диапазона перемещения и конечный ПО-
выключатель учитываются после пересечения
референтных тчек.
