HEIDENHAIN iTNC 530 271
9.7
Д
о
по
лнительные
ф
ункции
D15 PRINT: выдача текстов или значений
Q-параметров
С помощью функции D15 можно выводить значения Q-
параметров и сообщения об ошибках через интерфейс данных,
например, на принтер. Если значения сохраняются для
внутреннего использования или выводятся на ПК, ЧПУ
запоминает эти данные в файле %FN 15RUN.A (выдача во время
отработки программы ) или в файле %FN15SIM.A (выдача во
время теста программы).
Выдача осуществляется через буфер и инициируется не позднее
завершения PGM или момента приостановки PGM оператором. В
режиме работы "Покадровое выполнение программы" передача
данных запускается в конце кадра.
Вывод диалогов и сообщений об ошибках с помощью FN 15:
PRINT „Числовое значение”
Пример: выдача номера диалога 20
Вывод диалогов и Q-параметров с помощью D15 PRINT „Q-
параметры“
Пример использования: протоколирование измерения заготовки.
Вы можете выводить до шести Q-параметров и числовых
значений одновременно. В ЧПУ они отделяются друг от друа
наклонными линиями.
Пример: выдача диалога 1 и числового значения Q1
D19 PLC: передача значений в PLC
С помощью функции D19 можно передавать до двух числовых
значений или параметров Q в PLC.
Величина шага и единицы измерения: 0,1 мкм или 0,0001°
Пример: числовое значение 10 (соответствует 1 мкм или
0,001°) передать в PLC

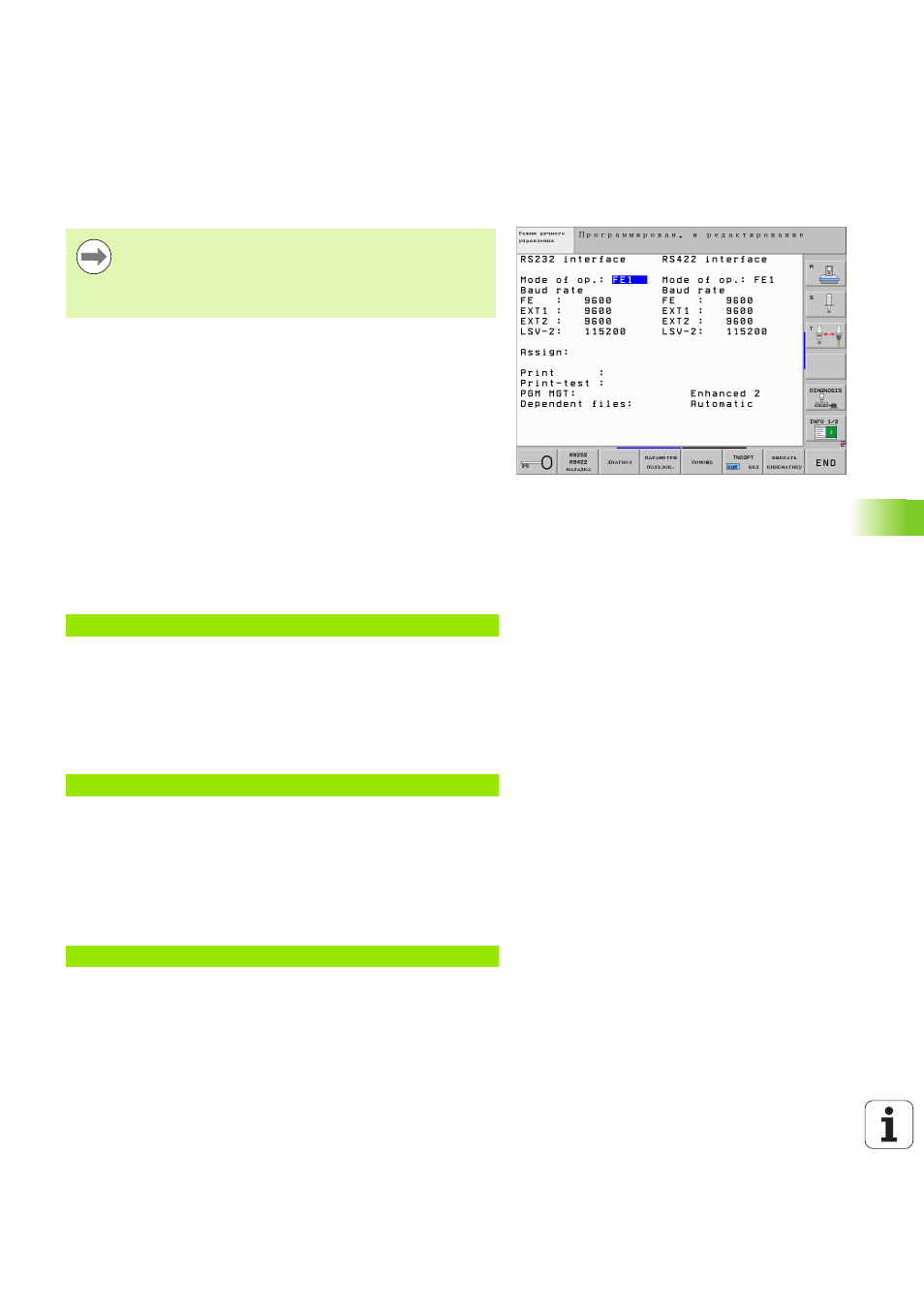

Настройка интерфейса данных: в пункте меню PRINT
или PRINT-TEST определите путь к месту, в котором
система ЧПУ должна хранить в памяти тексты или
значения Q-параметров. Смотри „Присвоение”,
страница 530.
Числовое значение от
0 до 99:
Диалоги для циклов производителя
начиная с 100: PLC-сообщения об ошибках
N67 D15 P01 20 *
N70 D15 P01 1 P02 Q1 *
N56 D19 P01 +10 P02 +Q3 *
