472
Ручное управление и наладка
14.8
На
зна
ч
ение
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

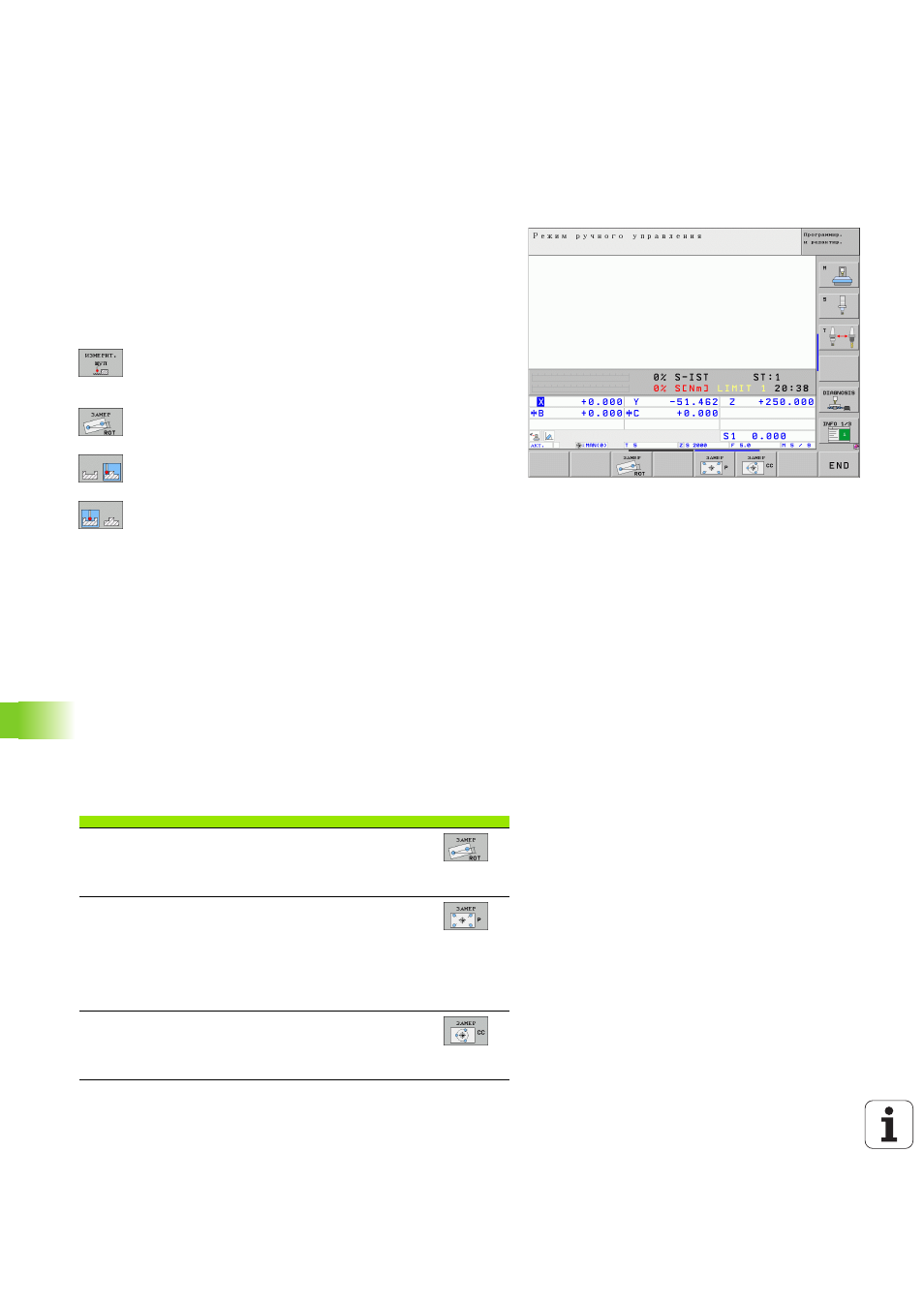

Назначение точек привязки с помощью
отверстий/круговых цапф
На второй панели Softkey имеются в наличии клавиши Softkey,
при помощи которых отверстия и круговые цапфы можно
использовать для назначения точек привязки.
Определение необходимости ощупывания отверстия или
круговой цапфы
Согласно базовой настройке ощупывание отверстий
выполняется.
U
Выберите функцию ощупывания: нажмите Softkey
ФУНКЦИЯ ОЩУПЫВАНИЯ, переключите панель
Softkey
U
Выберите функцию ощупывания: например,
нажмите Softkey ОЩУПЫВАНИЕ ROT
U
должно быть выполнено ощупывание круговой
цапфы: определение с помощью клавиши Softkey
U
должно быть выполнено ощупывание отверстий:
определение с помощью клавиши Softkey
Ощупывание отверстий
Предварительно позиционируйте измерительный щуп
приблизительно в центре отверстия. После нажатия внешне
клавиши СТАРТ система ЧПУ автоматически ощупывает четыре
точки на стенке отверстия.
Затем переместите измерительный щуп к следующему отверстию
и выполните его ощупывание таким же образом. ЧУ повторяет эту
операцию до тех пор, пока не будут ощупаны все отверстия для
определения точки привязки.
Ощупывание круговой цапфы
Позиционируйте измерительный щуп вблизи первой точки
ощупывания круговой цапфы. С помощью Softkey выберите
направление ощупывания, выполните операцию ощупывания с
помощью внешней клавиши СТАРТ. Выполните операцию четыре
раза.
Обзор
Цикл
Softkey
Разворот плоскости обработки через два отверстия:
ЧПУ определяет угол между линией, соединяющей
центры отверстий, и заданным положением (опорная
ось угла)
Точка привязки по 4 отверстиям:
ЧПУ определяет точку пересечения обоих отверстий,
которые были ощупаны в первую очередь, и обоих
последних ощупанных отверстий. При этом следует
выполнять ощупывание через крест (так, как это
изображено на Softkey), так как в противном случае ЧПУ
неверно рассчитает точку привязки
Центр окружности по 3 отверстиям:
ЧПУ определяет круговую траекторию, на которой
находятся все 3 отверстия, и рассчитывает для круговой
траетории центр окружности.
