HEIDENHAIN iTNC 530 157
5.2
Параме
тры
инстр
умента

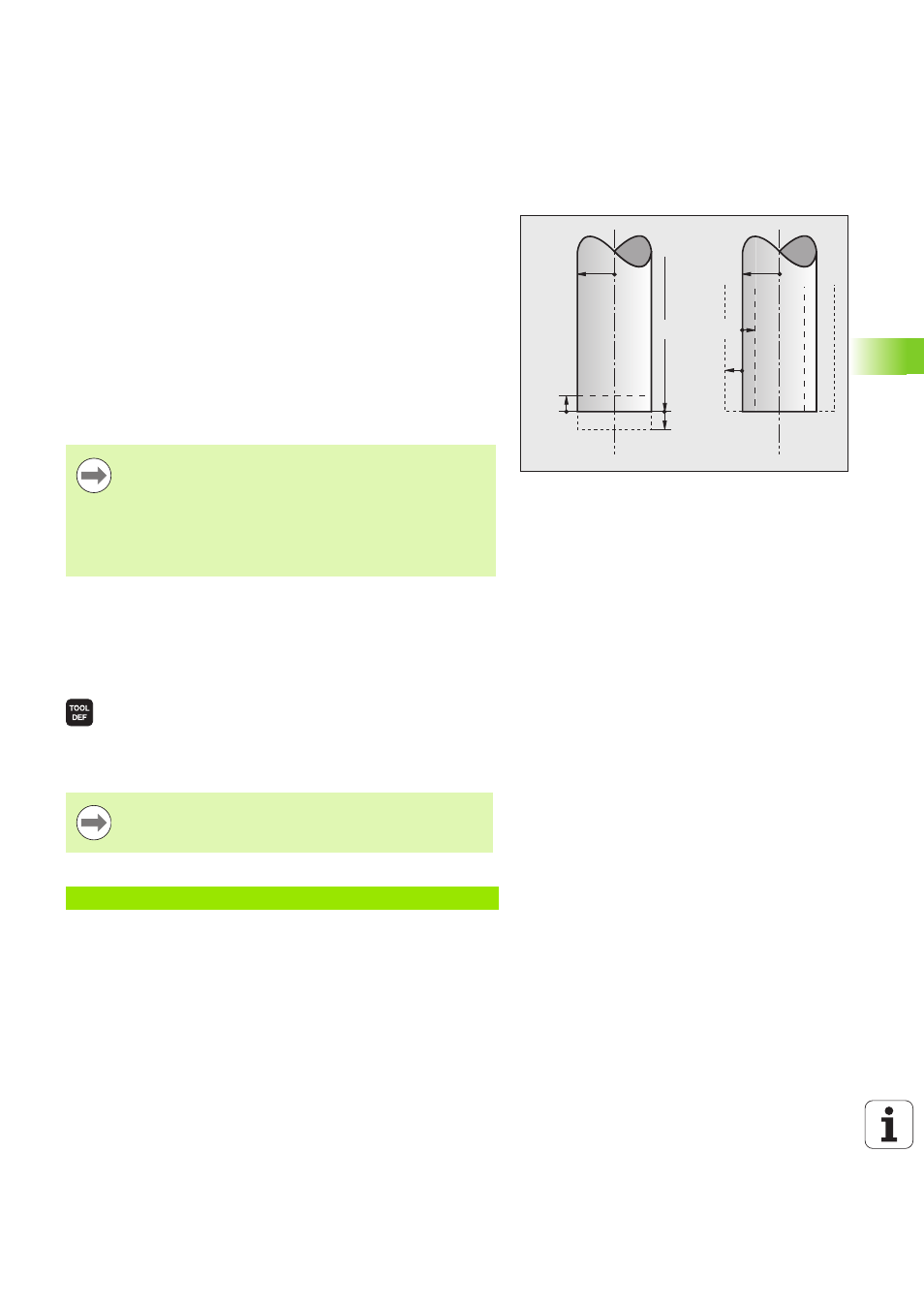

Значения "дельта" для длины и радиуса
Дельта-значениями обозначаются отклонения длины и радиуса
инструмента.
Положительное дельта-значение представляет собой припуск
(DL, DR, DR2>0). При обработке с припуском значение для него
вводится при программировании вызова инструмента в T.
Отрицательное дельта-значение означает нижний предел
допуска (DL, DR, DR2<0). Нижний предел допуска вводится в
таблицу инструмента для расчета износа инструмента.
Дельта-значения вводятся в виде числовых значений, в кадре T
эти значения можно задать также при помощи Q-параметра.
Диапазон ввода: допускаются дельта-значения не более ±
99,999 мм.
Ввод данных инструмента в программу
Номер, длина и радиус для определенного инструмента задаются
в программе обработки один раз в кадре G99:
U Выбор определения инструмента: нажмите клавишу TOOL DEF
U Номер инструмента: обозначьте инструмент с
помощью номера
U Длина инструмента: поправка на длину
U Радиус инструмента: поправка на радиус
Пример
DR<0
DR>0
DL<0
R
DL>0
L
R
Дельта-значения из таблицы инструментов влияют на
графическое изображение инструмента.
Изображение заготовки при моделировании не
изменяется.
Дельта-значения из кадра T при моделировании
изменяют отображаемую величину заготовки. Размер
инструмента в модели не изменяется.
В режиме диалогового окна значения длины и радиуса
можно ввести непосредственно в поле диалога:
нажмите желаемую клавишу Softkey для оси.
N40 G99 T5 L+10 R+5 *
