14.2
Пере
мещение
о
сей
станка
Электронный маховичок HR 420
В отличие от HR 410 переносной маховичок HR 420 оснащен
дисплеем, на который выводится разнообразная информация.
Кроме того, с помощью клавиш Softkey маховичка можно
выполнять важные функции настройки, например, назначать
координаты точки привязки или вводить и отрабатывать М-
функции.
Как только маховичок активируется нажатием клавиши активации
маховичка, управление с пульта управления сановится
невозможным. ЧПУ отражает это состояние в окне перехода на
дисплее ЧПУ.

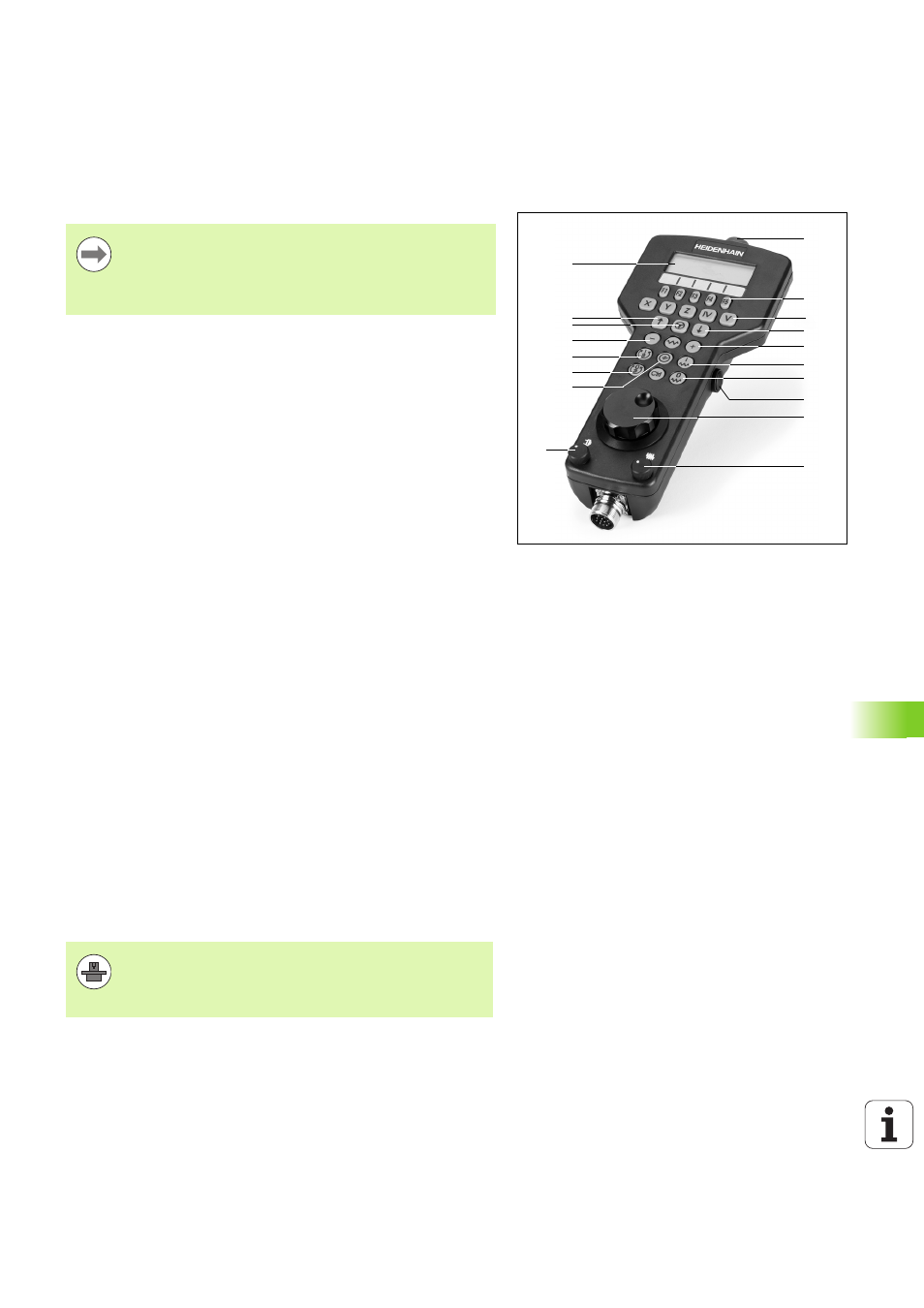

Маховичок HR 420 снабжен следующими элементами
управления:
Перемещение с помощью маховичка возможно также во время
выполнения программы, если функция M118 активна.
2
5
7
8
1
3
4
6
7
9
11
12
14
16
15
13
10
6
Применение маховичка HR 420 является
обязательным требованием, если оператору
необходимо использовать функию совмещения
маховичком на виртуальной оси (смотри „Виртуальная
1
Клавиша аварийного выключения
2
Дисплей маховичка для индикации состояния и выбора
функций
3
Клавиши Softkey
4
Клавиши выбора осей
5
Клавиша активации маховичка
6
Клавиши со стрелками для определения чувствительности
маховичка
7
Клавиша направления, в котором ЧПУ перемещает
выбранную ось
8
Включение шпинделя (функция, зависящая от станка)
9
Выключение шпинделя (функция, зависящая от станка)
10
Клавиша „Генерировать NC-кадр“
11
NC-старт
12
NC-стоп
13
Клавиша согласия
14
Маховичок
15
Потенциометр скорости вращения шпинделя
16
Потенциометр подачи
Производитель станков может установить
дополнительные функции для маховичка HR420.
Соблюдайте указания инсрукции по обслуживанию
станка
