Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части
Программирование простого контура

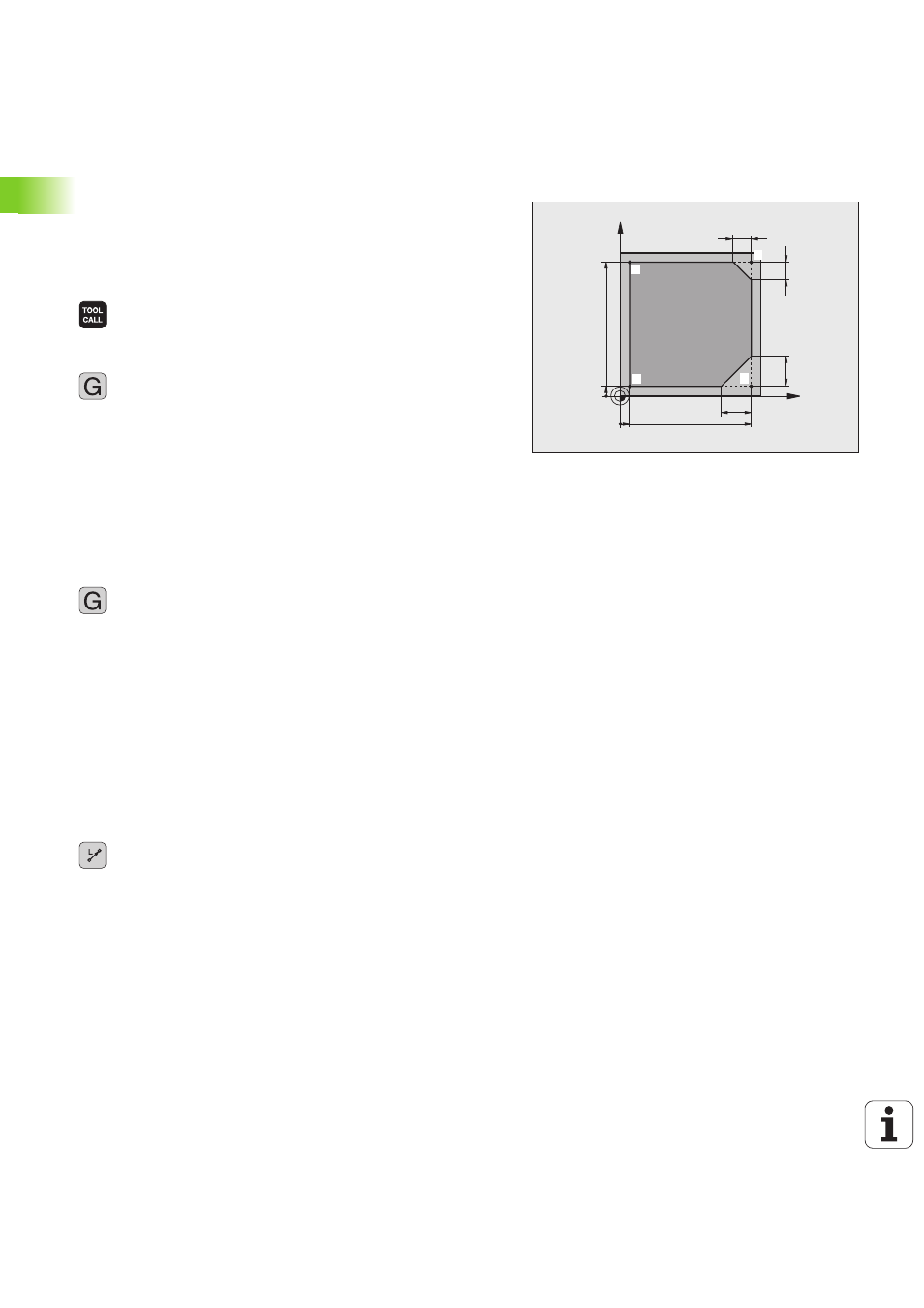

Вокруг контура, показанного на иллюстрации справа, должно быть
однократно выполнено фрезерование на глубине 5 мм.
Определение заготовки уже было создано оператором. После того,
как вы с помощью функциональной клавиши открыли диалоговое
окно, введите все данные, которые запрашиваются ЧПУ в заглавной
строке дисплея.
U
Вызов инструмента: введите все данные
инструмента. Каждый раз подтверждайте ввод
клавишей ENT, не забывайте указывать ось
инструмента
U
Вывод инструмента из материала: Нажмите
оранжевую клавишу оси Z, чтобы обеспечить вывод
из материала на оси инструмента, и введите
значение для позиции, к которой подводися
инструмент, например, 250. Подтвердите ввод
клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?,
подтвердите клавишей ENT: поправка на радиус не
активируется
U
Дополнительная функция M? подтвердите
клавишей END: ЧПУ сохраняет в памяти введенный
кадр перемещения
U
Предварительное позиционирование инструмента в
плоскости обработки: нажмите оранжевую клавишу
оси X и введите значение для позиции, к которой
подводится инструмент, например, -20
U
нажмите оранжевую клавишу оси Y и введите
значение для позиции, к которой подводится
инструмент, например, - 20. Подтвердите ввод
клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?,
подтвердите клавишей ENT: поправка на радиус не
активируется
U
Дополнительная функция M? подтвердите
клавишей END: ЧПУ сохраняет в памяти введенный
кадр перемещения
U
Перемещение инструмента на глубину: нажмите
оранжевую клавишу оси и введите значение для
позиции, к которой подводится инструмент,
например, - 5. Подтвердите ввод клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?,
подтвердите клавишей ENT: поправка на радиус не
активируется
U
Подача F=? Введите скорость подачи при
позиционировании, например, 3000 мм/мин,
подтвердите ввод клавишей ENT
U
Дополнительная функция M? Включите шпиндель и
СОЖ, например, M13, подтвердите клавишей END:
ЧПУ сохраняет в памяти введенный кадр
перемещения
X
Y
9
5
95
5
10
10
20
20
1
4
2
3
0
0
