HEIDENHAIN iTNC 530 247
8.6
Примеры
программиров
ания
8.6 Примеры программирования

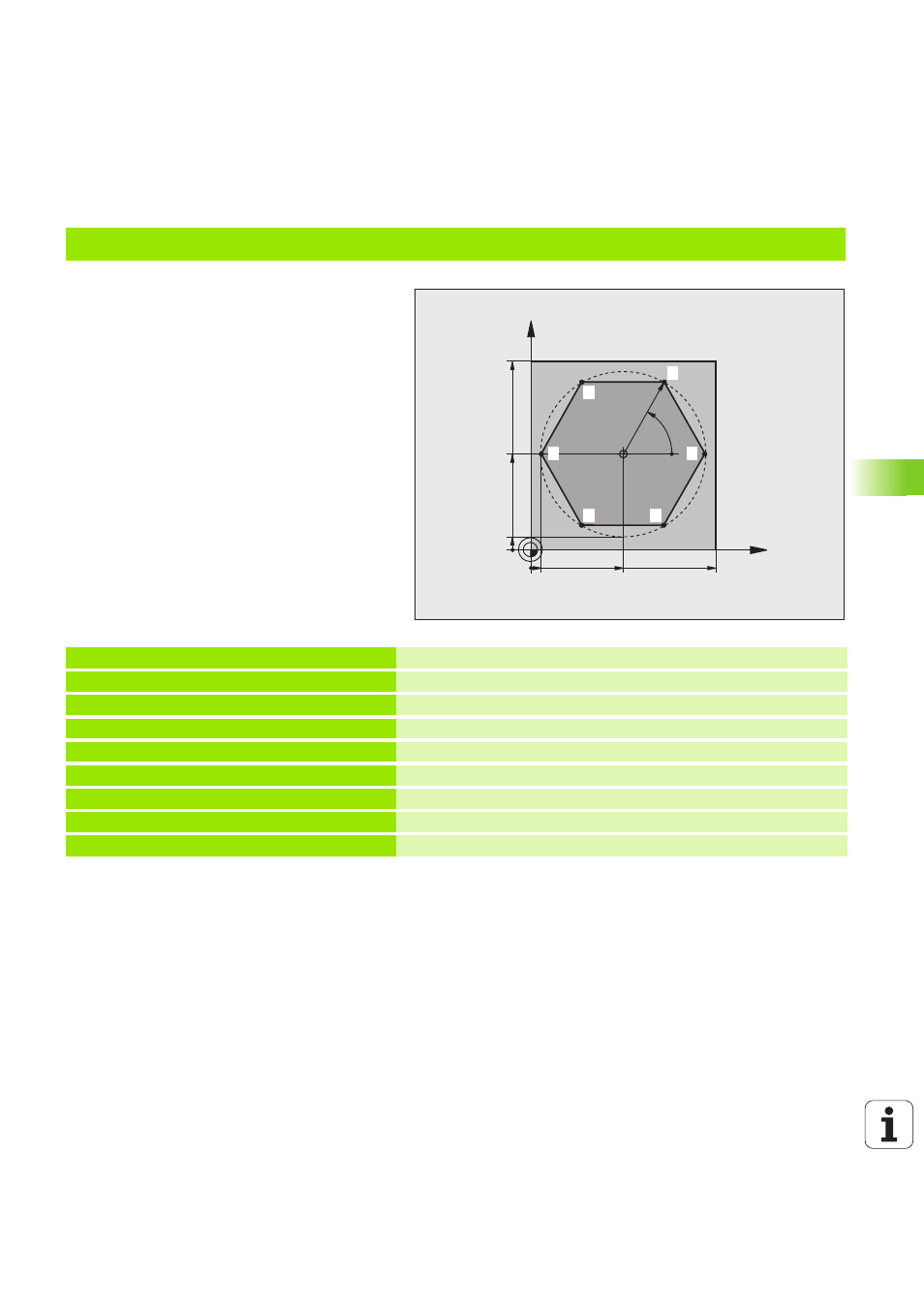

Пример: фрезерование контура несколькими врезаниями
Выполнение программы
„ Предварительно установите инструмент на
верхнюю кромку заготовки
„ Введите врезание в приращениях
„ Фрезерование контура
„ Повторение врезания и фрезерования
контура
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 * Определение инструмента
N40 T1 G17 S3500 * Вызов инструмента
N50 G00 G40 G90 Z+250 * Вывод инструмента из материала
N60 I+50 J+50 * Установка полюса
N70 G10 R+60 H+180 * Предварительное позиционирование плоскости обработки
N80 G01 Z+0 F1000 M3 * Установка инструмента на верхнюю кромку заготовки
X
Y
50 100
50
CC
5
100
R45
60°
5
4 1
2
6 5
3
