Центр окружности I, J
Центр окружности задается для круговых траекторий, ,
программируемых функциями G02, G03 или G05. Для этого
следует ввести декартовы координаты центра окружности на
плоскости обработки или
назначить последнюю запрограммированную позицию, или
назначить координаты клавишей „ПРИСВОЕНИЕ
ФАКТИЧЕСКОЙ ПОЗИЦИИ”
U
Ввод координат для центра окружности или
Для назначения последней запрограммированной
позиции: G29
Примеры NC-кадров
или

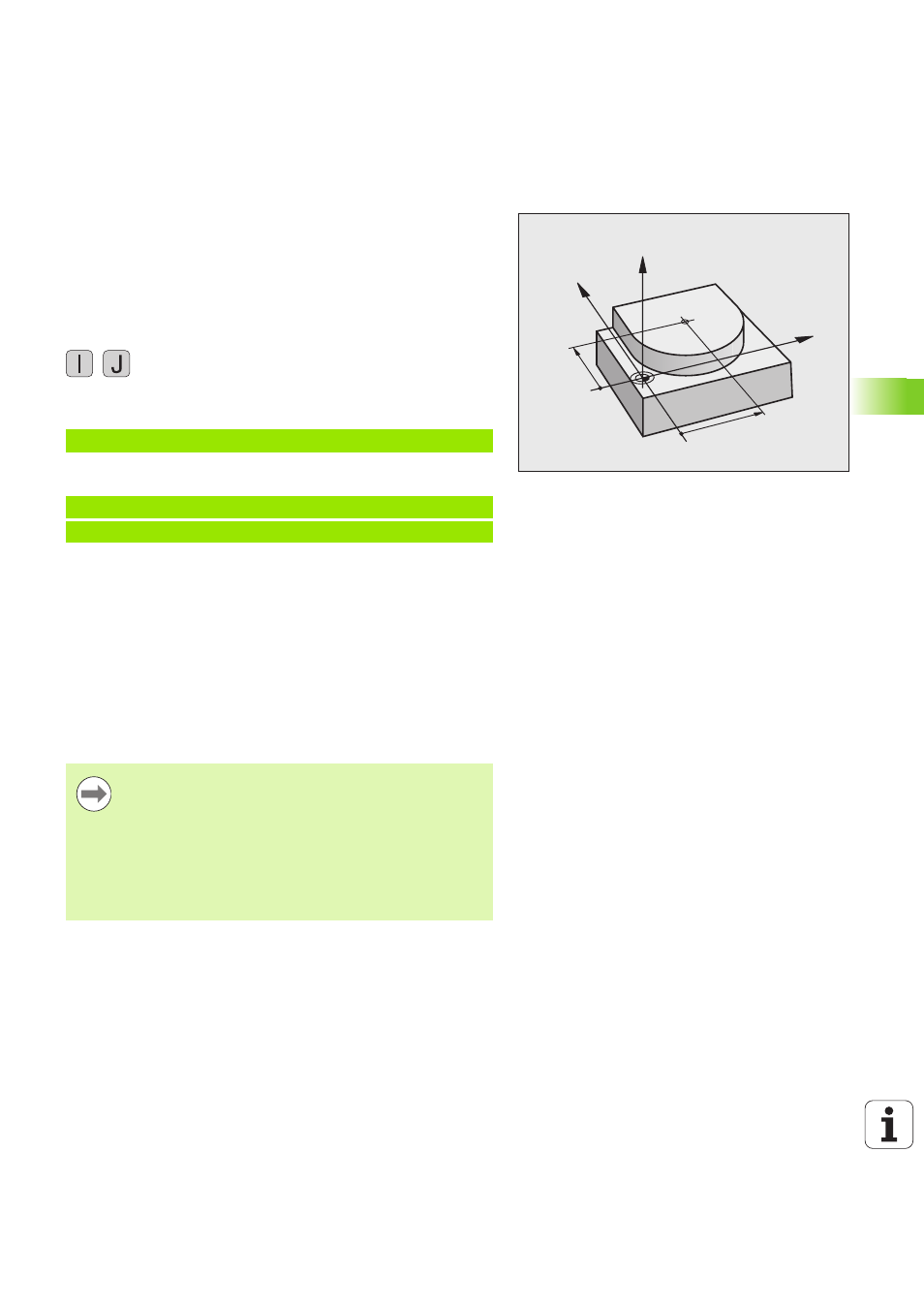

Строки программы 10 и 11 не относятся к иллюстрации.
Срок действия
Координаты центра окружности сохраняются до того момента,
когда будет запрограммирован новый центр окружости. Центр
окружности можно задавать также для дополнительных осей U, V
и W.
Инкрементный ввод центра окружности
Координата центра окружности, введенная в приращениях,
всегда соотносится с последней запрограммированной позицией
инструмента.
CC
Z
Y
X
X
CC
Y
CC
N50 I+25 J+25 *
N10 G00 G40 X+25 Y+25 *
N20 G29 *
Положение центра окружности обозначается CC:
инструмент в эту позицию не перемещается.
Центр окружности является одновременно полюсом
для полярных координат.
Для определения параллельных осей в качестве
полюса сначала нажмите клавишу I (J) на ASCII-
клавиатуре, а затем оранжевую клавишу
соответствующей параллельной оси.
