HEIDENHAIN iTNC 530 405
12.4
Д
о
по
лнительные
ф
у
нкции
для
ос
е
й
враще
н
ия
Действие
M114 становится действительной в начале кадра, M115 в конце
кадра. M114 недействительна, если поправка на радиус
нструмента активна.
Сброс M114 осуществляется с помощью M115. В конце
программы M114 также становится недействительной.
Сохранение положения вершины
инструмента при позиционировании осей
поворота (TCPM): M128 (ПО-опция 2)
Стандартная процедура работы
ЧПУ перемещает инструмент в позицию, заданную в программе
обработки. Если в программе изменяется положени одной из осей
поворота, следует рассчитать возникшее в связи с этим
смещение по линейным осям и произвест перемещение в кадре
позиционирования.

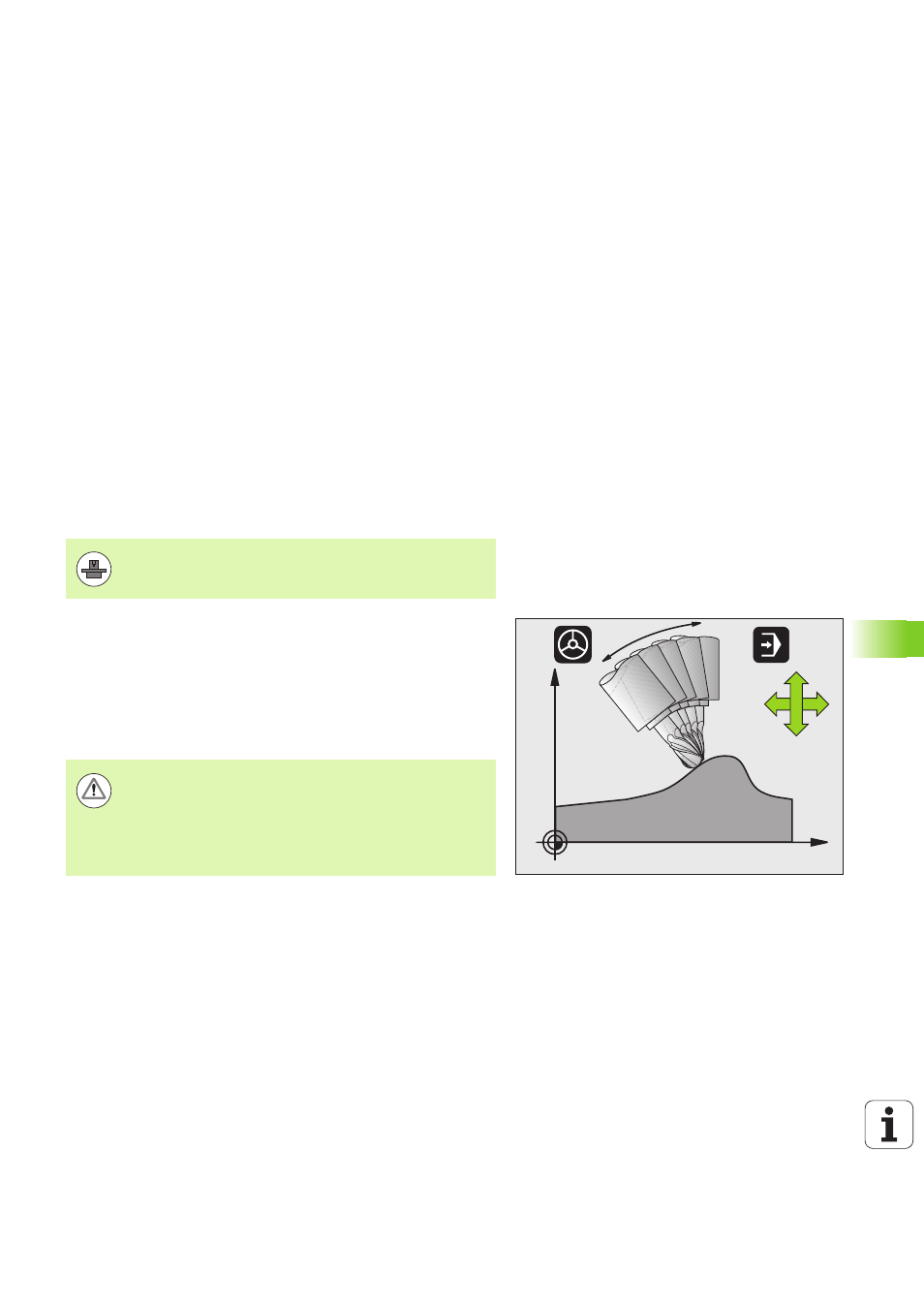

Процедура работы с М128 (TCPM: Tool Center Point
Management)
Если в программе изменяется положение управляемой оси
поворота, в процессе поворота положение вершины инструмента
по отношению к заготовке не изменяется.
Используйте M128 в сочетании с M118, если во время выполнения
программы нужно будет изменить положение осей поворота с
помощью маховичка. Совещение позиционирования маховичком
осуществляется при активной M128 в фиксированной системе
координат станка.
Геометрия станка должна быть определена
производителем станков в описании кинематики.
X
Z
B
Z
X
Опасность столкновения при наличии торцевых
зубцов вдоль осей поворота!
Следует менять положение оси поворота лишь после
вывода инструмента из материала. В противном
случае при выходе из зубчатого зацепления контур
может быть поврежден.
