Программирование: Средства программирования
4.4
Гр
аф
и
ка
при
программиров
ании

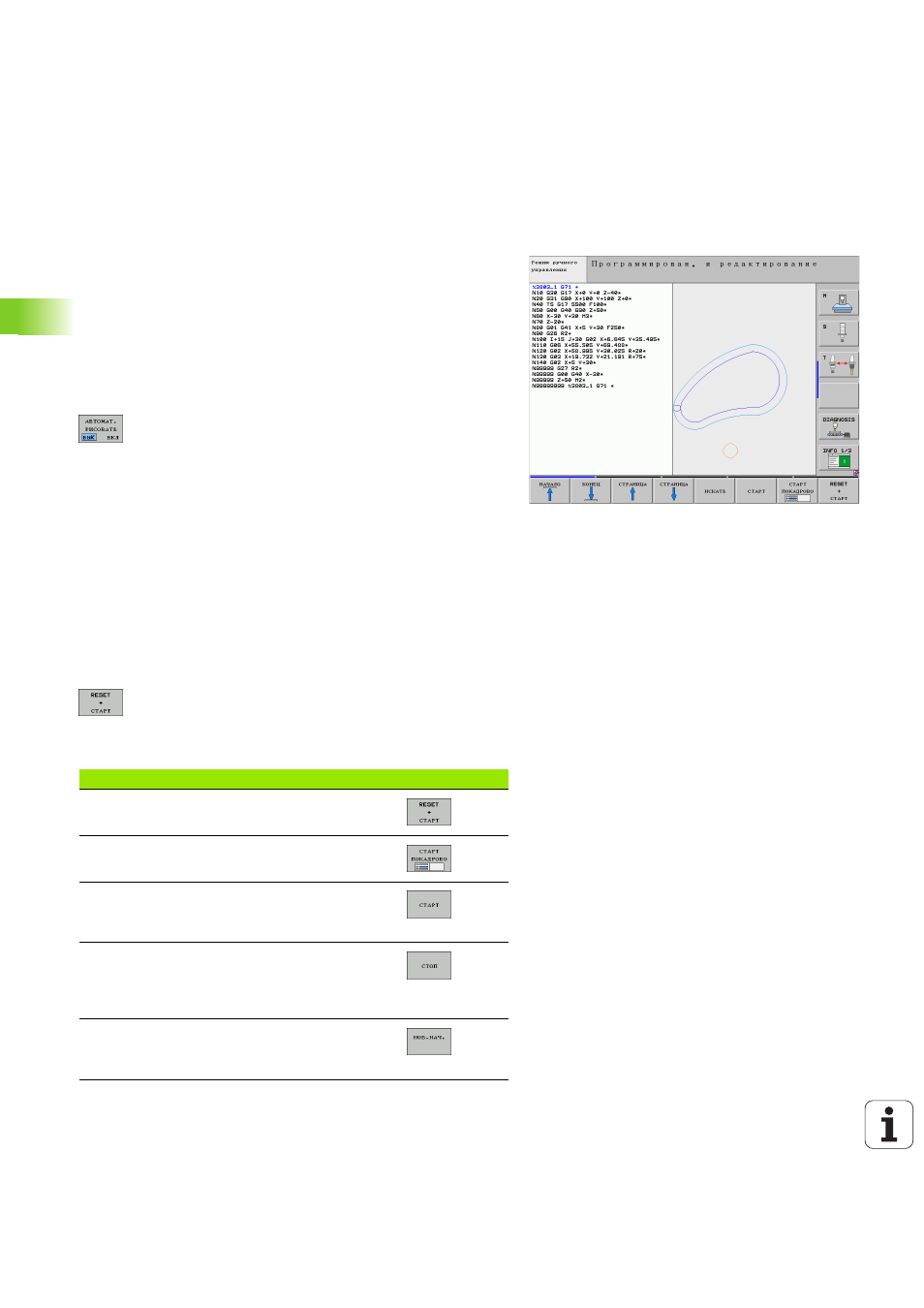

4.4 Графика при программировании
Параллельное выполнение/невыполнение
функции графики при программировании
Во время составления программы система ЧПУ может
отображать запрограммированный контур с помощью двумерной
графики.
U
Для разделения экрана дисплея переключитесь на
изображение программы слева и графики справа: нажать
клавишу РЕЖИМ РАЗДЕЛЕНИЯ ЭКРАНА и Softkey
ПРОГРАММА + ГРАФИКА
U
Установите клавишу Softkey АВТОМ. СИМВОЛ на
ВКЛ. Когда вводятся строки программы, ЧПУ
показывает каждое запрограммированное
движение по траектории в окн графики справа
Если система ЧПУ не должна параллельно отображать графику,
переключите Softkey АВТОМ. СИМВОЛ на ВЫКЛ.
АВТОМ. СИМВОЛЫ ВКЛ не обеспечивает графического
изображения повторов частей программы.
Графическое воспроизведение
существующей программы
U
Клавишами со стрелками выберите кадр, до которого следует
создать графику, или нажмите GOTO и введите желаемый
номер кадра вручную
U
Создание графики: нажмите Softkey ПЕРЕЗАГР. +
СТАРТ
Другие функции:
Функция
Softkey
Создание полной графики при
программировании
Создание покадровой графики при
программировании
Создание полной графики при
программировании или дополнение после
ПЕРЕЗАГР. + СТАРТ
Приостановка графики при
программировании. Эта клавиша Softkey
появляется только во время создания
системой ПУ графики при программировании
Повторное вычерчивание графики
программирования, если, например, из-за
пересечений линии удаляются
