Примеры
программиров
ания

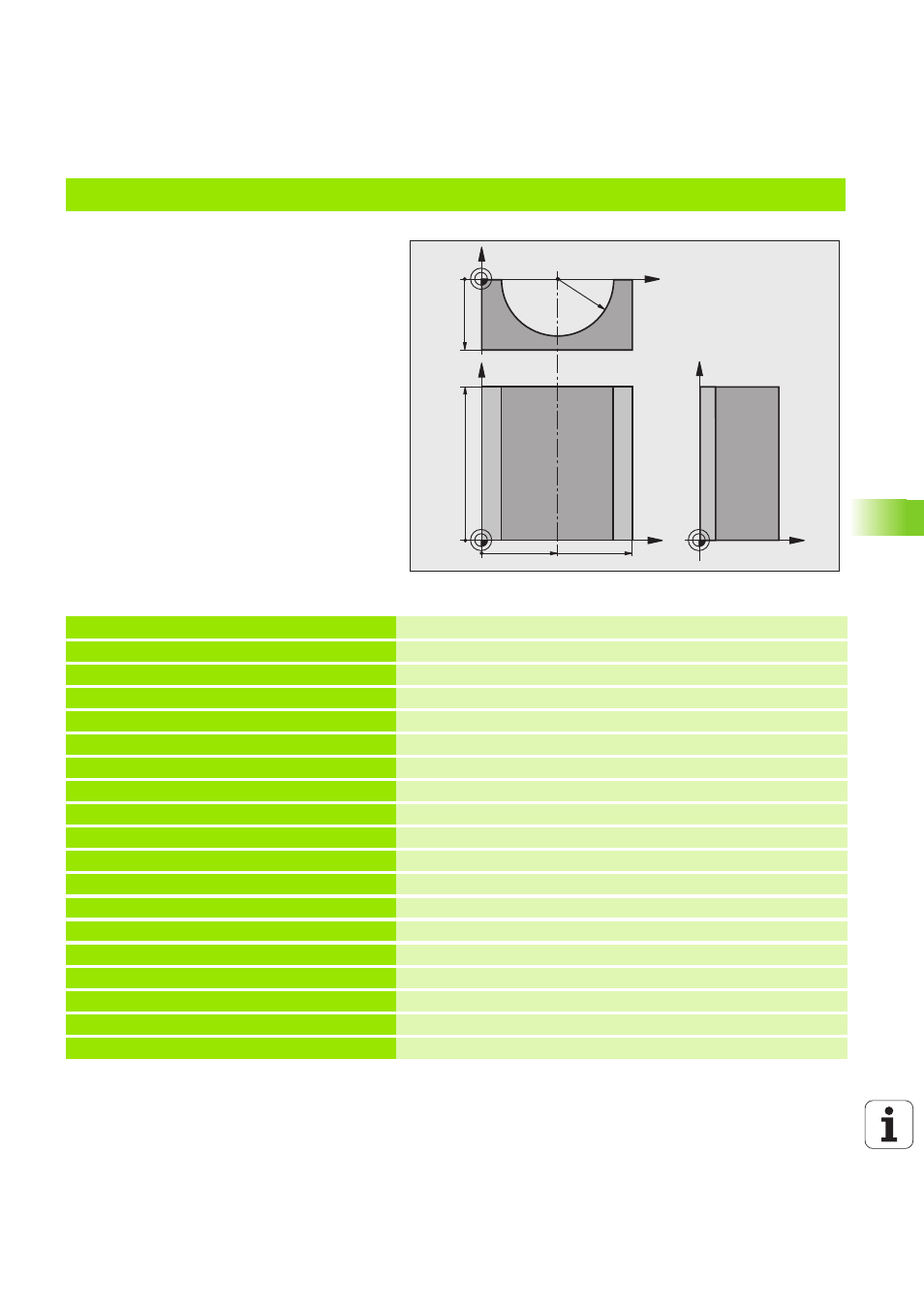

Пример: цилиндр вогнутый, выполненный с помощью радиусной фрезы
Отработка программы
Программа работает только с радиусной
фрезой, длина инструмента принята
относительно центра наконечника упа
Контур цилиндра выстраивается из большого
количества небольших отрезков прямой
(определяемых через Q13). Чм больше
определено шагов резки, тем более
сглаженным будет контур.
Цилиндр фрезеруется продольной резкой
(здесь: параллельно к Y-оси)
Направление фрезерования определяется
стартовым углом и конечным углом в
пространстве:
Направление обработки по часовой стрелке:
Стартовый угол > Конечный угол
Направление обработки против часовой
стрелки:
Стартовый угол < Конечный угол
Радиус инструмента корректируется
автоматически
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
Центр X-оси
N20 D00 Q2 P01 +0 *
Центр Y-оси
N30 D00 Q3 P01 +0 *
Центр Z-оси
N40 D00 Q4 P01 +90 *
Стартовый угол, пространство (плоскость Z/X)
N50 D00 Q5 P01 +270 *
Конечный угол, пространство (плоскость Z/X)
N60 D00 Q6 P01 +40 *
Радиус цилиндра
N70 D00 Q7 P01 +100 *
Длина цилиндра
N80 D00 Q8 P01 +0 *
Угловое положение на плоскости X/Y
N90 D00 Q10 P01 +5 *
Припуск на радиус цилиндра
N100 D00 Q11 P01 +250 *
Подача на врезание
N110 D00 Q12 P01 +400 *
Подача при фрезеровании
N120 D00 Q13 P01 +90 *
Количество проходов резки
N130 G30 G17 X+0 Y+0 Z-50 *
Определение заготовки
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
Определение инструмента
N160 T1 G17 S4000 *
Вызов инструмента
N170 G00 G40 G90 Z+250 *
Вывод инструмента из материала
N180 L10,0 *
Вызов обработки
X
Y
50
100
100
Z
Y
X
Z
-50
R40
