Программирование: многоосевая обработка
12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

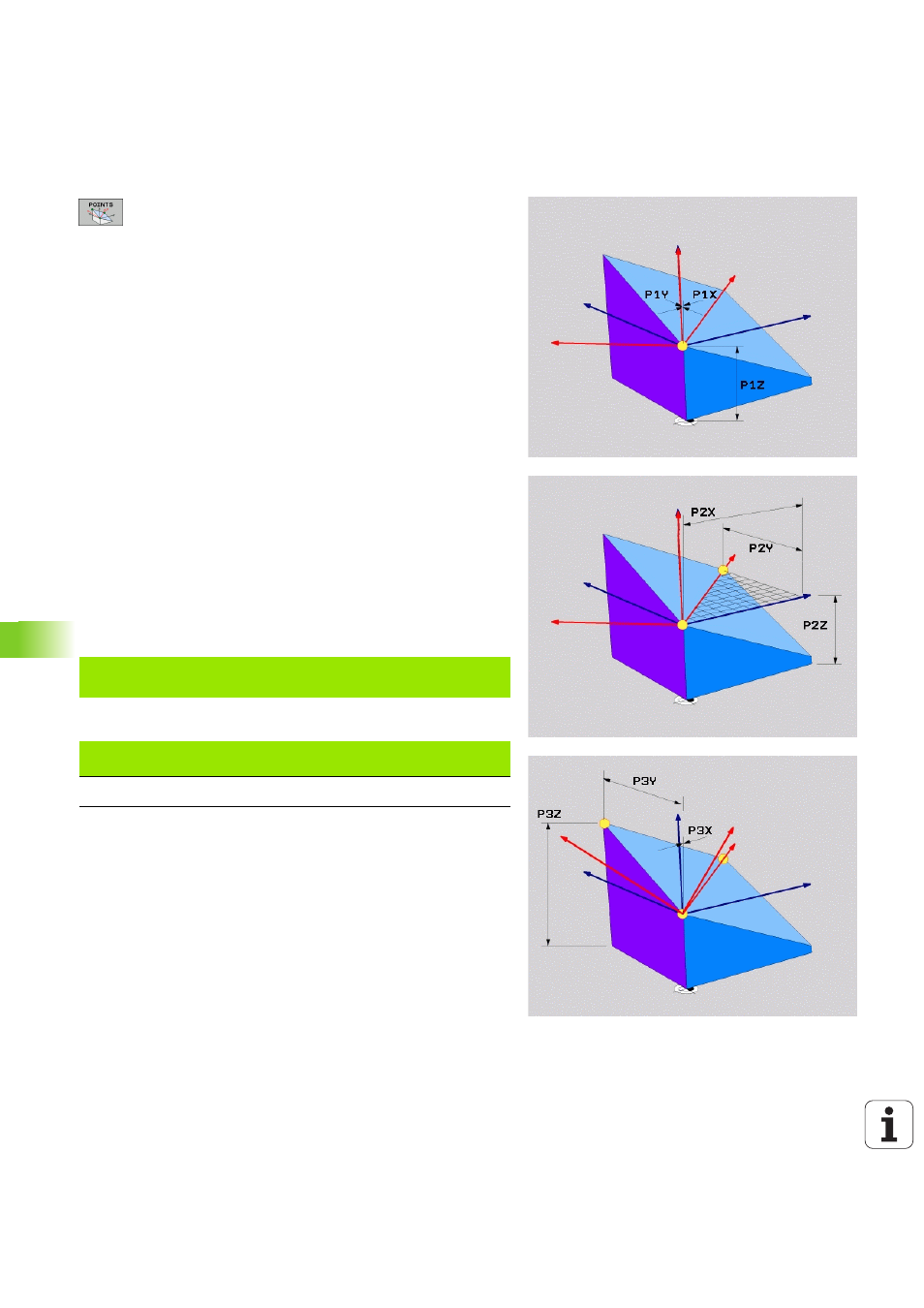

Параметры ввода
U
Координата X 1-й точки плоскости?: координата X
P1X 1-й точки плоскости (см. илл. справа вверху)
U
Координата Y 1-й точки плоскости?: координата Y
P1Y 1-й точки плоскости (см. илл. справа вверху)
U
Координата Z 1-й точки плоскости?: координата Z
P1Z 1-й точки плоскости (см. илл. справа вверху)
U
Координата X 2-й точки плоскости?: координата X
P2X 2-й точки плоскости (см. илл. справа в центре)
U
Координата Y 2-й точки плоскости?: координата Y
P2Y 2-й точки плоскости (см. илл. справа в центре)
U
Координата Z 2-й точки плоскости?: координата Z
P2Z 2-й точки плоскости (см. илл. справа в центре)
U
Координата X 3-й точки плоскости?: координата X
P3X 3-й точки плоскости (см. илл. справа внизу)
U
Координата Y 3-й точки плоскости?: координата Y
P3Y 3-й точки плоскости (см. илл. справа внизу)
U
Координата Z 3-й точки плоскости?: координата Z
P3Z 3-й точки плоскости (см. илл. справа внизу)
U
Продолжите работу, перейдя к свойствам
позиционирования (смотри „Задать процедуру
работы PLANE-функции при позиционировании”
NC-кадр
Используемые сокращенные обозначения
5 PLANE POINTS P1X+0 P1Y+0 P1Z+20 P2X+30 P2Y+31 P2Z+20
P3X+0 P3Y+41 P3Z+32.5 .....
Сокращенное
обозначение
Значение
POINTS
англ. points = точки
