HEIDENHAIN iTNC 530 477
14.9
Пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)
14.9 Поворот плоскости обработки
(ПО-опция 1)
Применение, принцип работы
Система ЧПУ поддерживает поворот плоскостей обработки на
станках с поворотными головками и поворотными солами.
Типичным примером применения, например, являются
наклонные отверстия или контуры, расположенные в ространстве
по диагонали. При этом плоскость обработки всегда
поворачивается вокруг активной нулевой точки. Обычно процесс
обработки программируется на главной плоскости (например,
плоскости XY), но выполняется на той плоскости, которая была
повернута к главной плоскости.
Для поворота плоскости обработки в распоряжении имеется три
функции:
„ Поворот вручную с помощью Softkey 3D ROT в режимах работы
"Ручное управление" и "Эл. маховичок", смотри „Активация
поворота в ручном режиме”, страница 481
„ Управляемый поворот, цикл G80 в программе обработки (см.
руководство пользователя по циклам, цикл 19 ПЛОСКОСТЬ
ОБРАБОТКИ)
„ Управляемый поворот, PLANE-функция в программе обработки
(смотри „PLANE-функция: поворот плоскости обработки
(ПО-опция 1)” на странице 379)

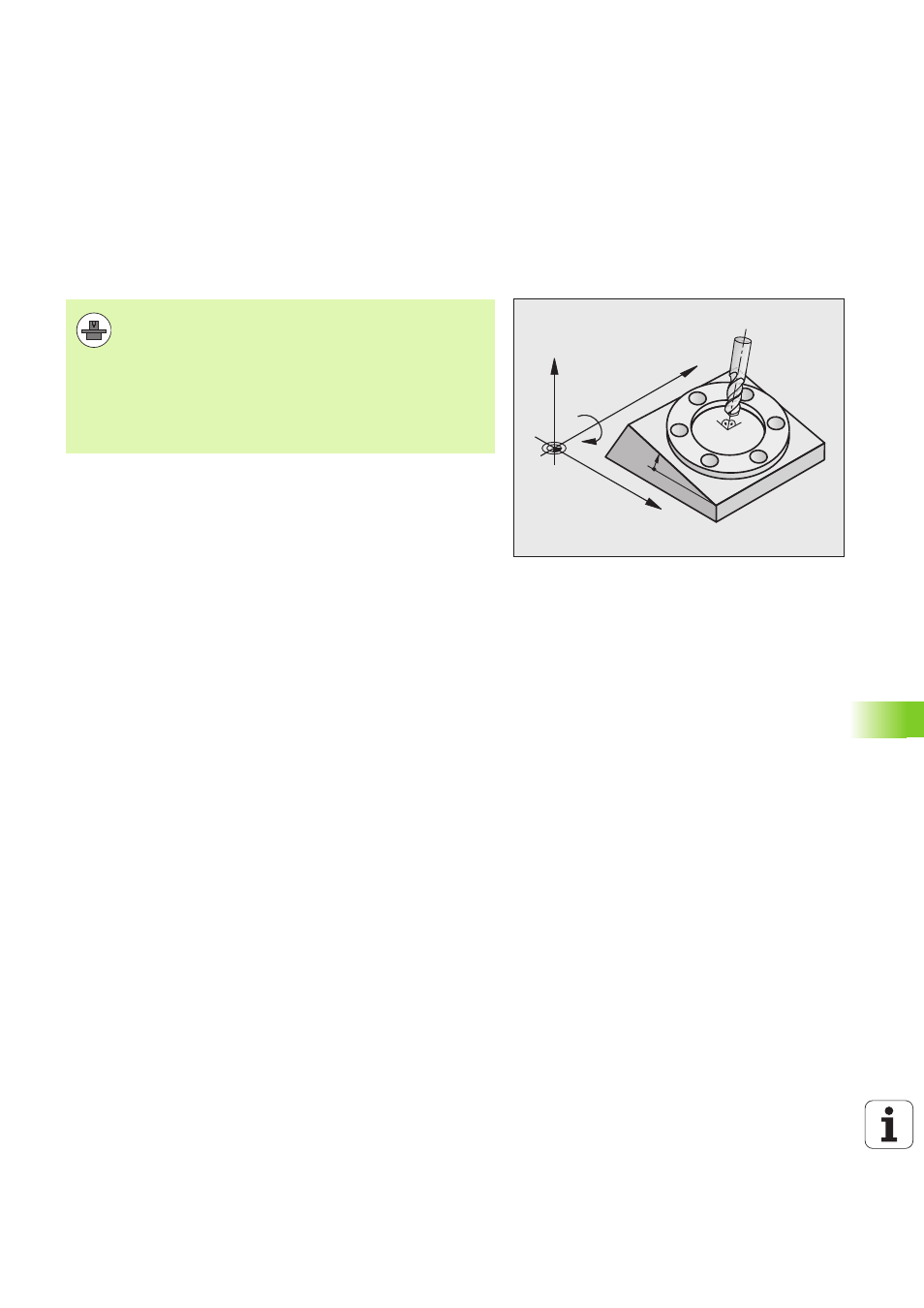

Функции ЧПУ для “Поворота плоскости обработки” - это функции
преобразования координат. При этом плоскост обработки всегда
располагается перпендикулярно направлению оси инструмента.
X
Z
Y
B
10°
Функции для поворота плоскости обработки должны
быть адаптированы производителем станков к
конкретной системе ЧПУ и станку. При наличии
определенных поворотных головок (поворотных
столов) производитель станков устанавливает, как
система ЧПУ интерпретирует запрограммированные в
цикле углы: как координаты осей вращения или как
угловые компоненты наклонной плоскости. Следуйте
указаниям инструкции по обслуживанию станка.
