Первые шаги в работе с системой iTNC 530
1.3
Программиров
ание
перв
ой
части
Создание программы циклов

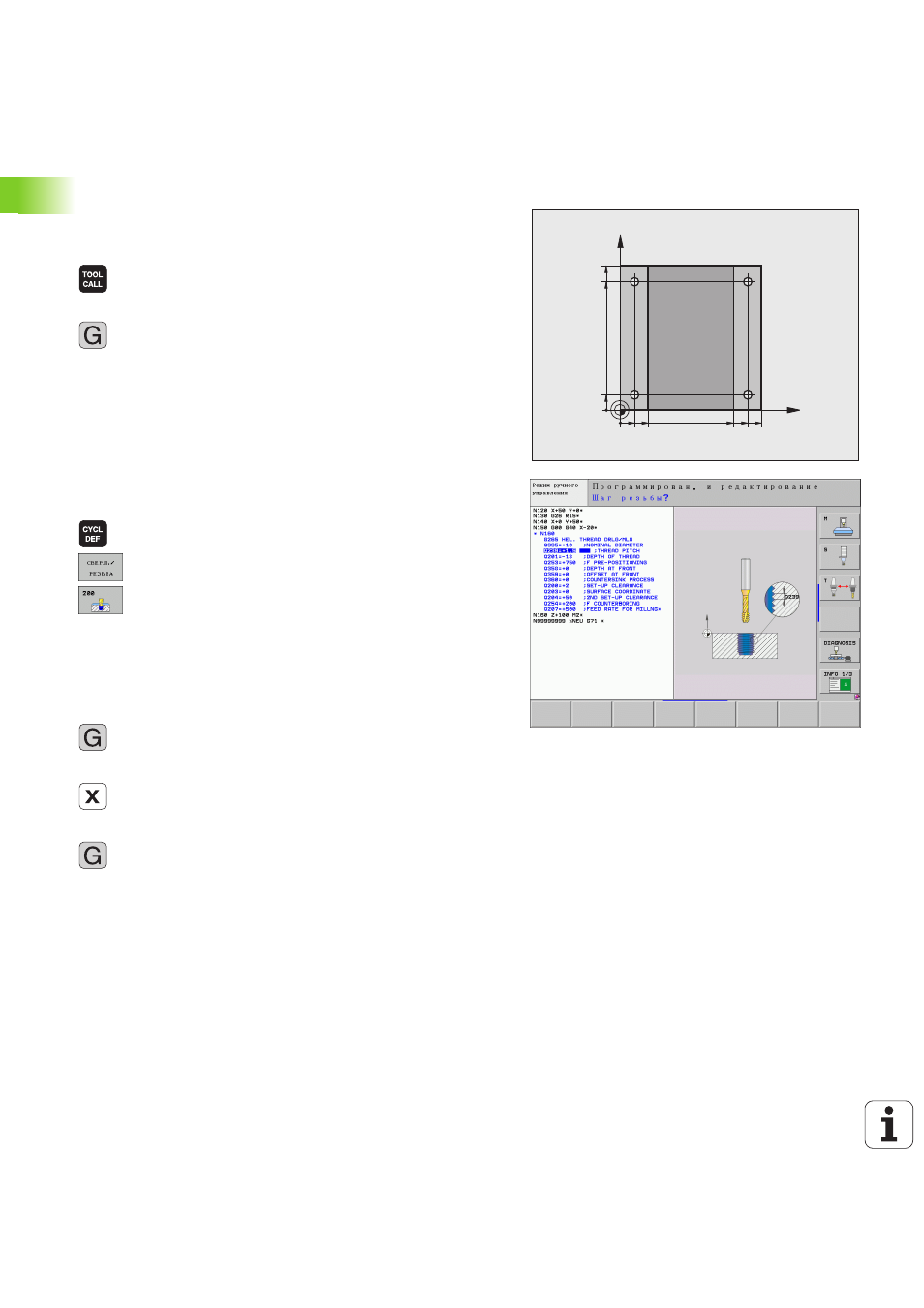

Отверстия, показанные на иллюстрации справа (глубина 20 мм),
следует проделывать с помощью стандартного цика сверления.
Определение заготовки уже было создано оператором.
U
Вызов инструмента: введите все данные инстру-
мента. Каждый раз подтверждайте ввод клавишей
ENT, не забывайте указывать ось инструмента
U
Вывод инструмента из материала: Нажмите оран-
жевую клавишу оси Z, чтобы обеспечить вывод из
материала на оси инструмента, и введите значе-
ние для позиции, к которой подводися инструмент,
например, 250. Подтвердите ввод клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?, под-
твердите клавишей ENT: поправка на радиус не
активируется
U
Дополнительная функция M? подтвердите клави-
шей END: ЧПУ сохраняет в памяти введенный
кадр перемещения
U
Вызов меню циклов
U
Индикация циклов сверления
U
Выбор стандартного цикла сверления 200: ЧПУ
запускает диалоговое окно определения парамет-
ров цикла. Поэтапо вводите параметры, запраши-
ваемые ЧПУ, каждый раз подтверждая ввод кла-
вишей ENT. В правой части дисплея ЧПУ
дополнительно выполняется показ графики,
используемой для отображения соотвествующего
параметра цикла
U
Подвод к первой позиции сверления: введите
Координаты позиции сверления, включите СОЖ и
шпиндель, выполните вызов цикла с помощью M99
U
Подвод к следующей позиции сверления: введите
Координаты соответствующих позиций сверления,
выполните вызов цикла с помощью M99
U
Вывод инструмента из материала: Нажмите оран-
жевую клавишу оси Z, чтобы обеспечить вывод из
материала на оси инструмента, и введите значе-
ние для позиции, к которой подводися инструмент,
например, 250. Подтвердите ввод клавишей ENT
U
Поправка на радиус: RL/RR/без коррекции?, под-
твердите клавишей ENT: поправка на радиус не
активируется
U
Дополнительная функция M? Введите M2 для
завершения программы, подтвердите ввод клави-
шей END: ЧПУ сохраняет в памяти введенный
кадр перемещения
X
Y
20
10
100
100
10
90
90
80
0
0
0
0
