HEIDENHAIN iTNC 530 185
5.3
Коррекция
инстр
умента

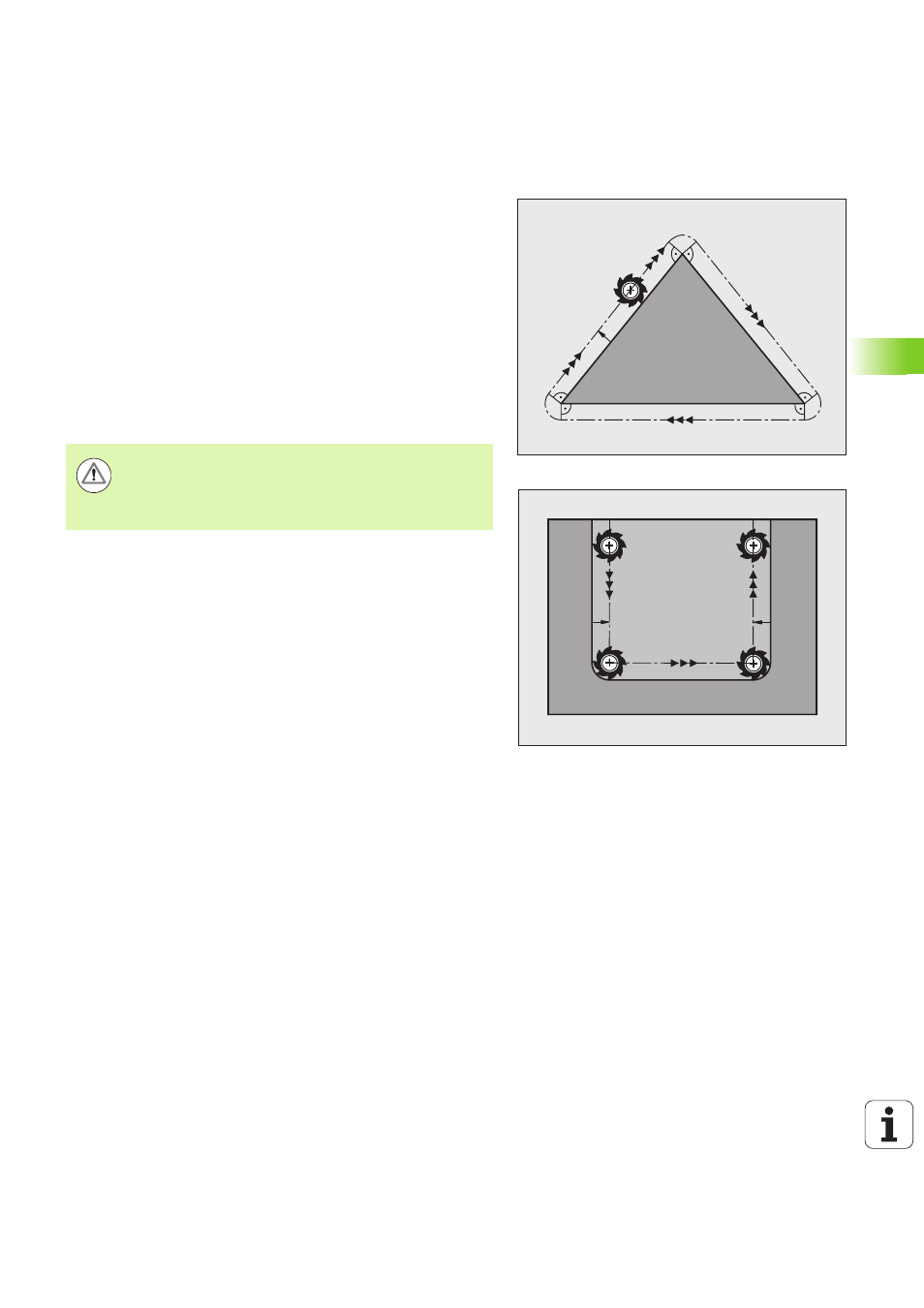

Коррекция на радиус: обработка углов
„ Внешние углы:
Если поправка на радиус запрограммирована, система ЧПУ
направляет инструмент по внешним углам либо по перходной
окружности, либо по сплайну (выбор с помощью MP7680). При
необходимости система ЧПУ уменьшает подачу на внешних
углах, например, при резком изменении направления.
„ Внутренние углы:
На внутренних углах система ЧПУ рассчитывает точку
пересечения траекторий, по которым центр инструмента
перемещается после коррекции. С этой точки инструмент
перемещается вдоль следующего элемента контура. Таким
образом, предотвращается повреждение внутренних углов
заготовки. Из этого следует, что произвольный выбр величины
радиуса инструмента для определенного контура не
допускается.
Обработка углов без поправки на радиус
Без поправки на радиус корректировать траекторию инструмента
и подачу на углах заготовки можно с помощью ополнительной
функции M90, смотри „Шлифовка углов: M90”, страница 308.
RL
RL RL
Внимание: опасность столкновения!
Не следует задавать точку старта или конечную точку
при внутренней обработке в угловой точке контура,
так ак при этом он может быть поврежден.
