HEIDENHAIN iTNC 530
381
12.2 PLANE-
фу
н
кц
и
я
:
пов
оро
т
пл
о
ск
о
сти
обрабо
тки
(
ПО
-опция
1)

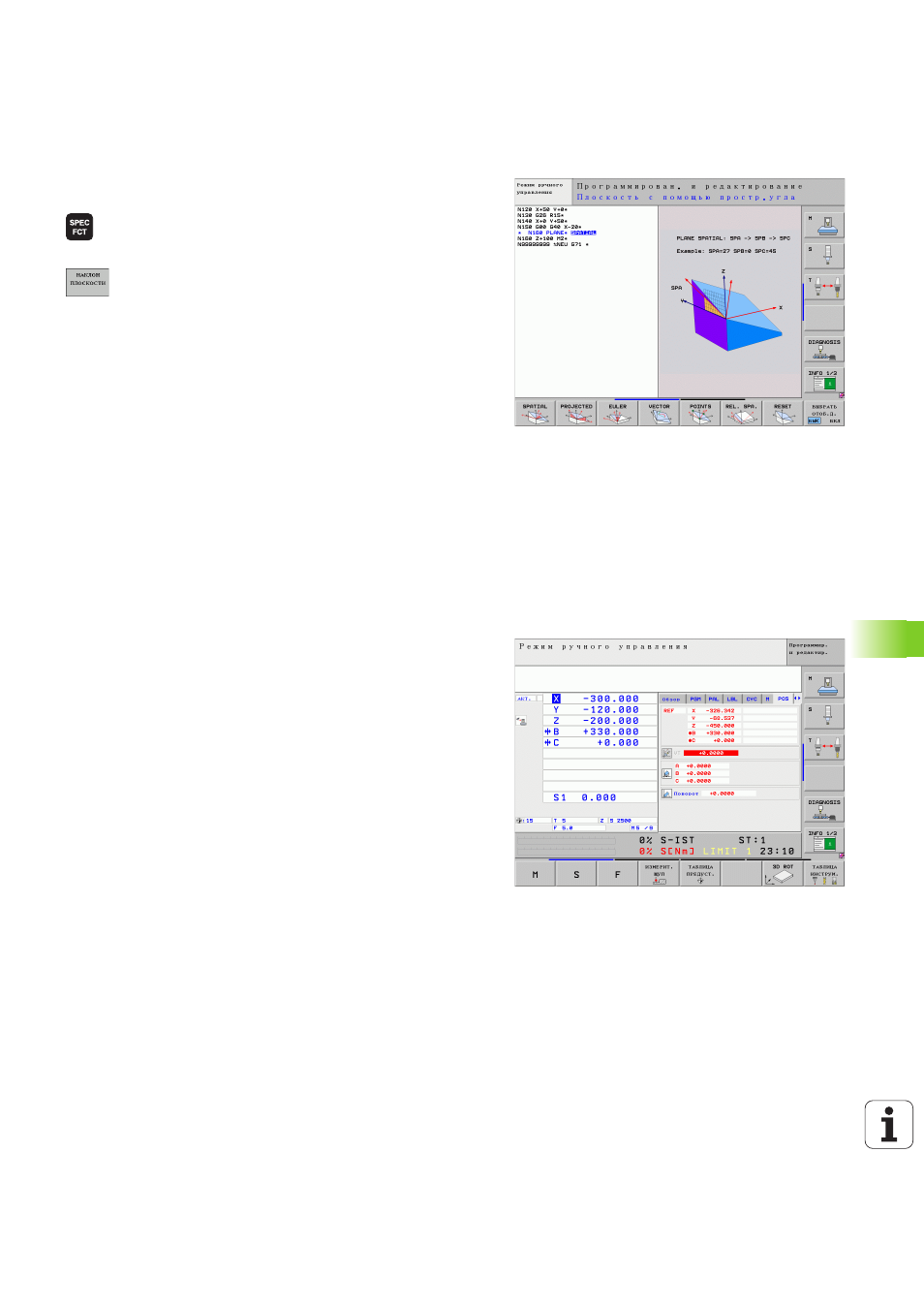

Определение PLANE-функции
U
Активируйте панель Softkey со специальными
функциями
U
Выберите PLANE-функцию нажатием Softkey
ПОВОРОТ ПЛОСКОСТИ ОБРАБОТКИ: ЧПУ
отобразит на панели Softkey доступные варианты
определения
Выбор функции с использованием активной анимации
U
Включите анимацию: установите Softkey ВЫБОР АНИМАЦИИ
ВКЛ/ВЫКЛ в положение ВКЛ
U
Запустите анимацию для отображения различных
возможностей определения: нажмите какую-либо из
имеющихся кавиш Softkey, ЧПУ выделит нажатую клавишу
Softkey другим цветом и запустит соответствующую анимацию
U
Для запуска активной в данный момент функции: повторно
нажмите клавишу ENT или Softkey активной функции: ЧПУ
продолжит диалог и запросит требуемые параметры
Выбор функции при неактивной анимации
U
Выберите нужную функцию напрямую с помощью Softkey: ЧПУ
продолжит диалог и запросит требуемые параметры
Индикация позиции
Как только активируется любая PLANE-функция, ЧПУ отображает
в дополнительной индикации состояния рассчитанный
пространственный угол (см. илл.). Как правило, ЧПУ всегда
производит внутренние расчеты на основании пространственных
углов и независимо т используемой PLANE-функции.
