468
Ручное управление и наладка
14.8
На
зна
ч
ение
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

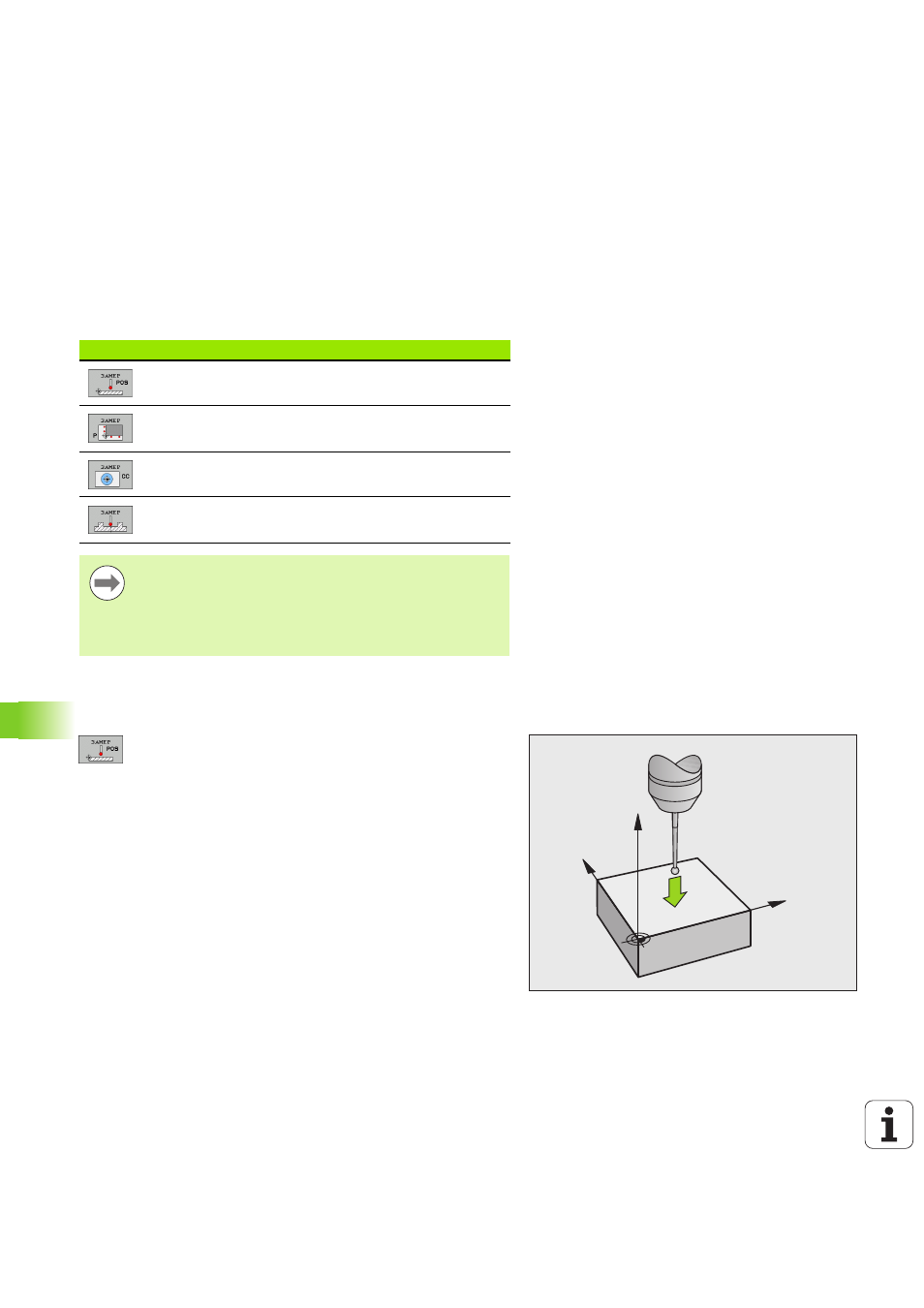

14.8 Назначение координат точки
привязки с помощью трехмерного
измерительного щупа
Обзор
Функции назначения координат точки привязки на выровненной
заготовке выбираются при помощи следующих клавиш Softkey:
Назначение координат точки привязки на
произвольной оси
U
Выбор функции ощупывания: нажмите Softkey
ОЩУПЫВАНИЕ POS
U
Позиционируйте измерительный щуп вблизи точки
ощупывания
U
Выберите направление ощупывания и
одновременно ось, для которой назначается точка
привязки, например, Z в направлении Z –
ощупывание: выберите с помощью Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Точка привязки: введите заданную координату,
присвойте ее с помощью Softkey НАЗНАЧЕНИЕ
ТОЧКИ ПРИВЯЗКИ или запишите значение в
таблицу (смотри „Запись результатов измерения
из циклов измерительного щупа в таблицу
нулевых точек”, страница 460, или смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу предустановок”, страница 461,
или смотри „Сохранение значений измерения в
таблице предустановок паллетов”, страница 462)
U
Завершение функции ощупывания: нажмите
клавишу END
Softkey
Функция
Страница
Назначение координат точки
привязки на произвольной оси
Назначение угла в качестве точки
привязки
Назначение центра окружности в
качестве точки привязки
Средняя ось в качестве точки
привязки
Следует учесть, что в случае активного смещения
нулевой точки ЧПУ всегда относит значение
ощупывания к активной предустановке (или к
последней назначенной в режиме ручного управления
точке привязки), хотя в индикции положения смещение
нулевой точки пересчитывается.
Y
X
Z
