HEIDENHAIN iTNC 530
425
13.2
Ра
б
о
та
с
палл
ет
ами
при
обрабо
тке
, ориентиров
анной
на
инстр
умент
Выбор файла паллетов
U
В режиме "Программирование/редактирование" или в режиме
отработки программы выберите управление файлами, ажав
клавишу PGM MGT
U
Отобразите файлы типа .P: нажмите клавиши Softkey ВЫБОР
ТИПА и ИНДИКАЦИЯ .P
U
Выберите таблицу паллетов с помощью клавиш со стрелками
или введите имя для новой таблицы
U
Подтвердите выбор клавишей ENT

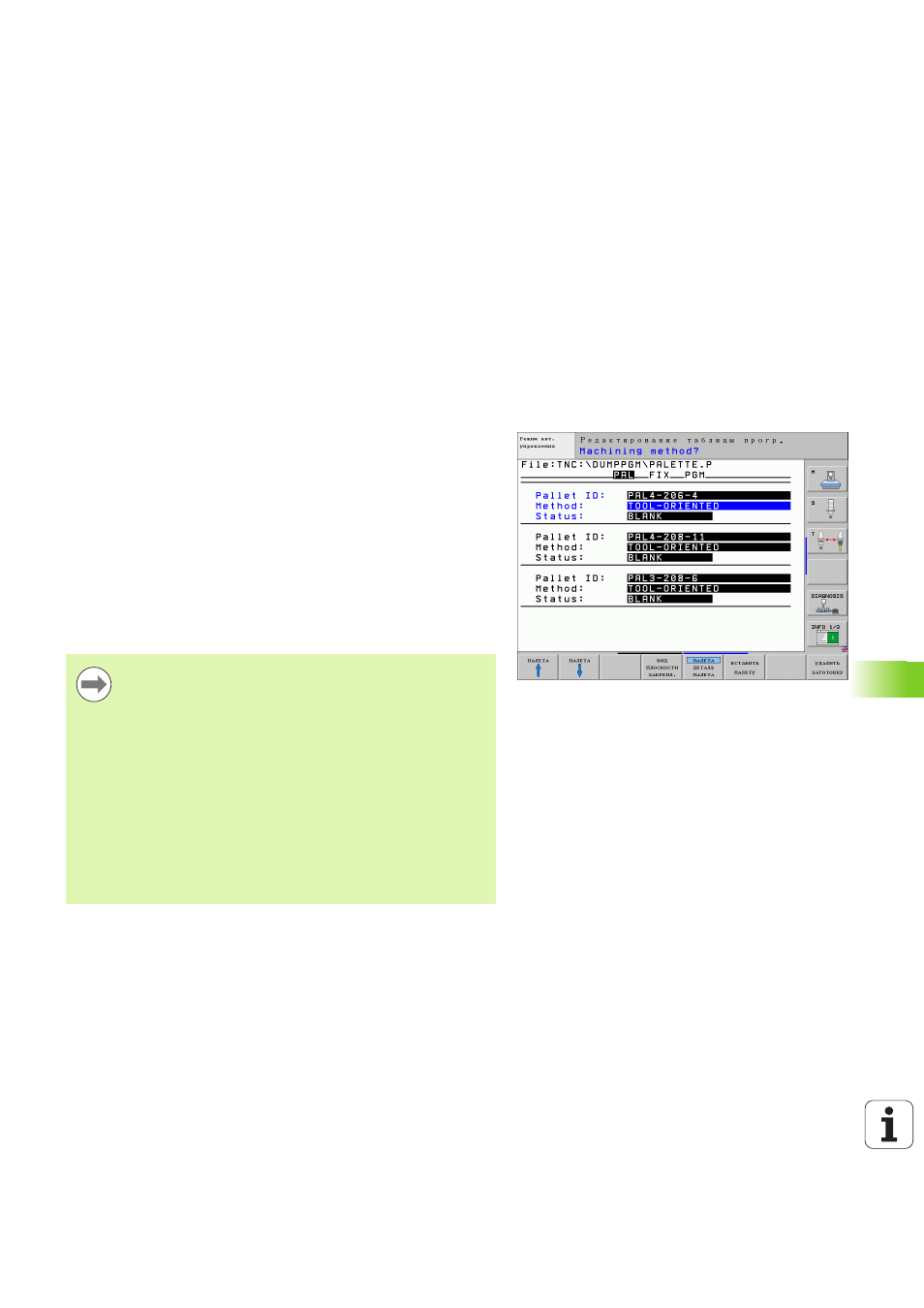

Настройка файла паллетов для работы с
формуляром ввода
Работа с паллетами при выполнении обработки,
ориентированной на инструмент или на заготовку,
подразделяется на три уровня:
уровень паллетов PAL
уровень зажимов FIX
уровень заготовки PGM
На каждом уровне возможен переход в режим детального
представления. В обычном представлении можно определить
метод обработки и состояние для паллетов, зажима и заготовки.
При редактировании имеющегося файла паллетов отображаются
текущие записи. Для настройки файла паллетов используйте
детальное представление.
Переход к разным уровням в формуляре ввода осуществляется с
помощью соответствующих клавиш Softkey. В строке остояния
формуляра ввода всегда подсвечивается текущий уровень. Если
переход к табличному виду осуществляется с помощью клавиши
разделения экрана дисплея, курсор находится на том же уровне,
что и при отображении в виде формуляра.
Настройте файл паллетов в соответствии с
конфигурацией станка. Если в наличии имеется только
одно зажимно приспособление с несколькими
заготовками, достаточно определить один зажим FIX с
заготовками PGM. Если паллет содержит несколько
зажимных приспособлений, или зажим
обрабатывается с нескольких сторон, нужно
определить паллет PAL с соответствующими
уровнями зажима FIX.
Можно переключаться между представлением в виде
таблицы и представлением в виде формуляра,
используя клавишу разделения экрана дисплея.
Графическая поддержка для ввода в формуляр пока
отсутствует.
