Средняя ось в качестве точки привязки – Инструкция по эксплуатации HEIDENHAIN iTNC 530 (340 49x-05) ISO programming
Страница 471
HEIDENHAIN iTNC 530
471
14.8
На
зна
ч
ение
к
оор
динат
то
ч
ки
прив
язки
с
по
м
о
щью
тре
хмерног
о
из
мерительног
о
щупа

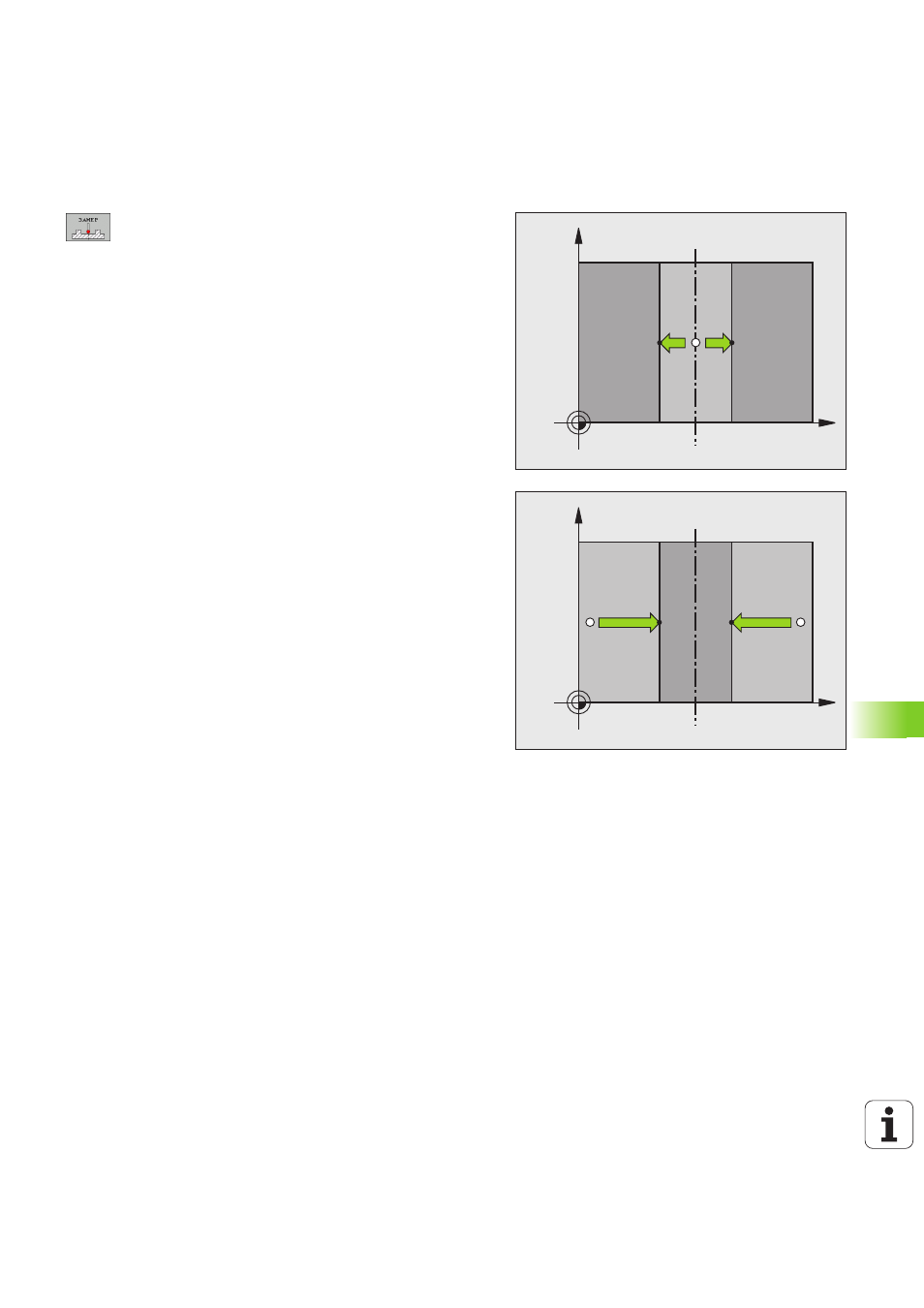

Средняя ось в качестве точки привязки
U
Выберите функцию измерения нажатием Softkey
ОЩУПЫВАНИЕ
U
Позиционируйте измерительный щуп вблизи
первой точки ощупывания
U
Выберите направление ощупывания с помощью
Softkey
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Позиционируйте измерительный щуп вблизи
второй точки ощупывания
U
Ощупывание: нажмите внешнюю клавишу СТАРТ
U
Точка привязки: введите координаты точки
привязки в окне меню, назначьте ее с помощью
Softkey НАЗНАЧЕНИЕ ТОЧКИ ПРИВЯЗКИ или
запишите значение в таблицу (смотри „Запись
результатов измерения из циклов измерительного
щупа в таблицу нулевых точек”, страница 460, или
смотри „Запись результатов измерения из циклов
измерительного щупа в таблицу предустановок”,
страница 461, или смотри „Сохранение значений
измерения в таблице предустановок паллетов”,
U
Завершение функции ощупывания: нажмите
клавишу END
X
Y
X+
X
X
Y
X
X+
