Техобслуживание/техуход, Опасность – Инструкция по эксплуатации MacDon D50 Operators Manual
Страница 99
ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
97
Модель – 2009 / 2010 года
6.11.5.3
Снятие Направляющего Ролика
ОПАСНОСТЬ
Задействуйте
ограничители
подъёмных
цилиндров жатки и стопоры для мотовила
перед тем как работать под жаткой или
мотовилом
a. Поднимите жатку и мотовило задействуйте
ограничители для цилиндров и мотовила.
b. На жатках с подвижным столом, установите его
так, чтобы направляющий ролик был легко
доступен.
c. Ослабьте и отцепите транспортёр. Обратитесь к
Разделу 6.11.2.1, Снятие
Полотняного
Транспортёра или Секцию 6.11.3.1, Замена
замкнутого полотна.

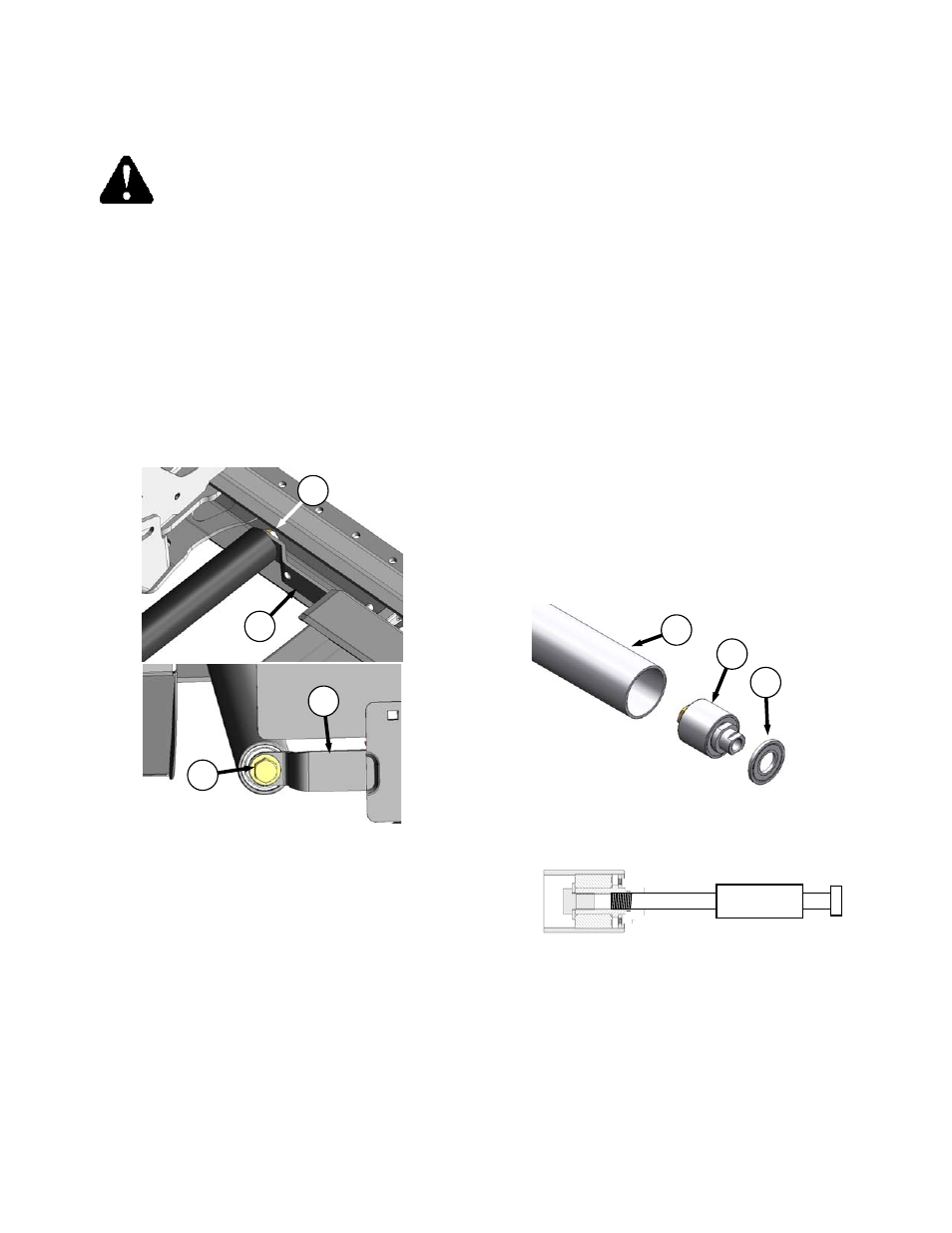

d. Выкрутите болты (A) и шайбы по концам
натяжного ролика.
e. Расправьте рычаги ролика (B) и (C) и снимите
ролик.
6.11.5.4 Установка Направляющего Ролика
См. Иллюстрацию напротив.
a. Установите короткий вал в направляющий ролик в
переднем рычаге (В) на деке.
b. Надавите на ролик и слегка отклоните рычаг вперед для
того чтобы, короткий вал на задней части ролика мог
переместиться в задний рычаг (С).
c.
Установите болты (А) с шайбами и закрутите на 70 ф/ф
(93 N·m).
d. Установите полотно. Обратитесь к Разделу
6.11.2 – Замена Раздельного Транспортёра или,
или 6.11.3 – Замена Замкнутого Транспортёра
e. Отрегулируйте натяжение транспортёра. Обратитесь к
Разделу 6.11.1, Регулировка Натяжения Транспортёра.
f.
Поработайте с машиной и отрегулируйте ход, если
потребуется. Раздел 6.11.4 - . Регулировка Транспортёра
.
6.11.5.5 Замена Подшипника/Сальника
Полотняного Транспортёра
ВНИМАНИЕ:
Уплотнение (D) не включено в жатку D50.
a. Снимите блок ролика.Обратитесь к Разделу 6.11.4.1,
Техобслуживание Ведущего Ролика или к Разделу
6.11.4.3, Техобслуживание Направляющего Ролика.
b. Снимите блок подшипника (Е) и сальник (D) с трубки
ролика (F) таким образом:
1. Приставьте молоток к резьбовому валу.
2. Выбёйте блок подшипника.
c. Прочистите изнутри трубку ролика (F). Проверьте эту
трубку на износ или наличие повреждений.
Замените , если потребуется.
A
B
A
C
E
F
D
