ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
118
Модель – 2009 / 2010 года

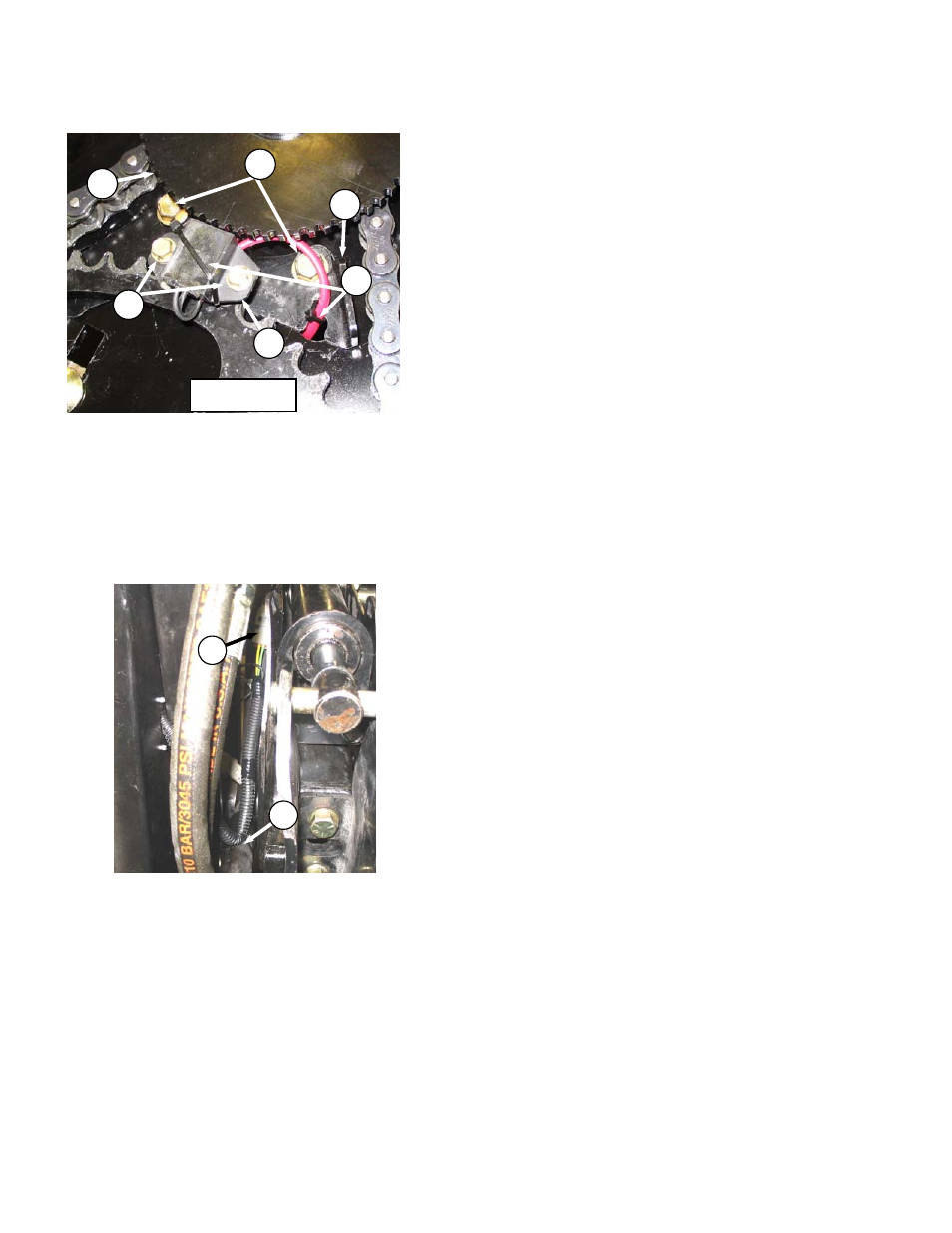

6.12.12.4.2 Датчик скорости
D50
a. Установите .12 д (3 мм) зазор между диском
датчика (А) и датчиком (В). Отрегулируйте,
ослабив винты (C) и передвигая опору (D)
как необходимо,
b. Затяните винты (С)
с. Производите замену датчика таким образом:
1.
Разрежьте пластиковую связку (Е), которая
крепит проводку к крышке.
2. Отсоедините коннектор (F) и разрежьте
пластиковую ленту (G) , которая крепит
проводку к шлангу.
3. Снимите болты (H), и снимайте датчик (B)
и проводку.
4. Пропустите провод через отверстия
корпуса.
5. Установите новый датчик в опору (D) и
присоедините двумя болтами (H).
6. Отрегулируйте зазор между диском датчика
(A) и датчиком (B) в .12 дюйма (3 мм).
7. Присоедините к проводке у (F).
8. Закрепите
проводку
пластиковыми
обвязками (E) и (G)
ВАЖНО
Убедитесь что проводка датчика не
касается цепи или звездочки.
.
F
G
D60, FD70
A
B
D
H
E
B
