ЭКСПЛУАТАЦИЯ
форма 169322
37
Модель – 2009 / 2010 года

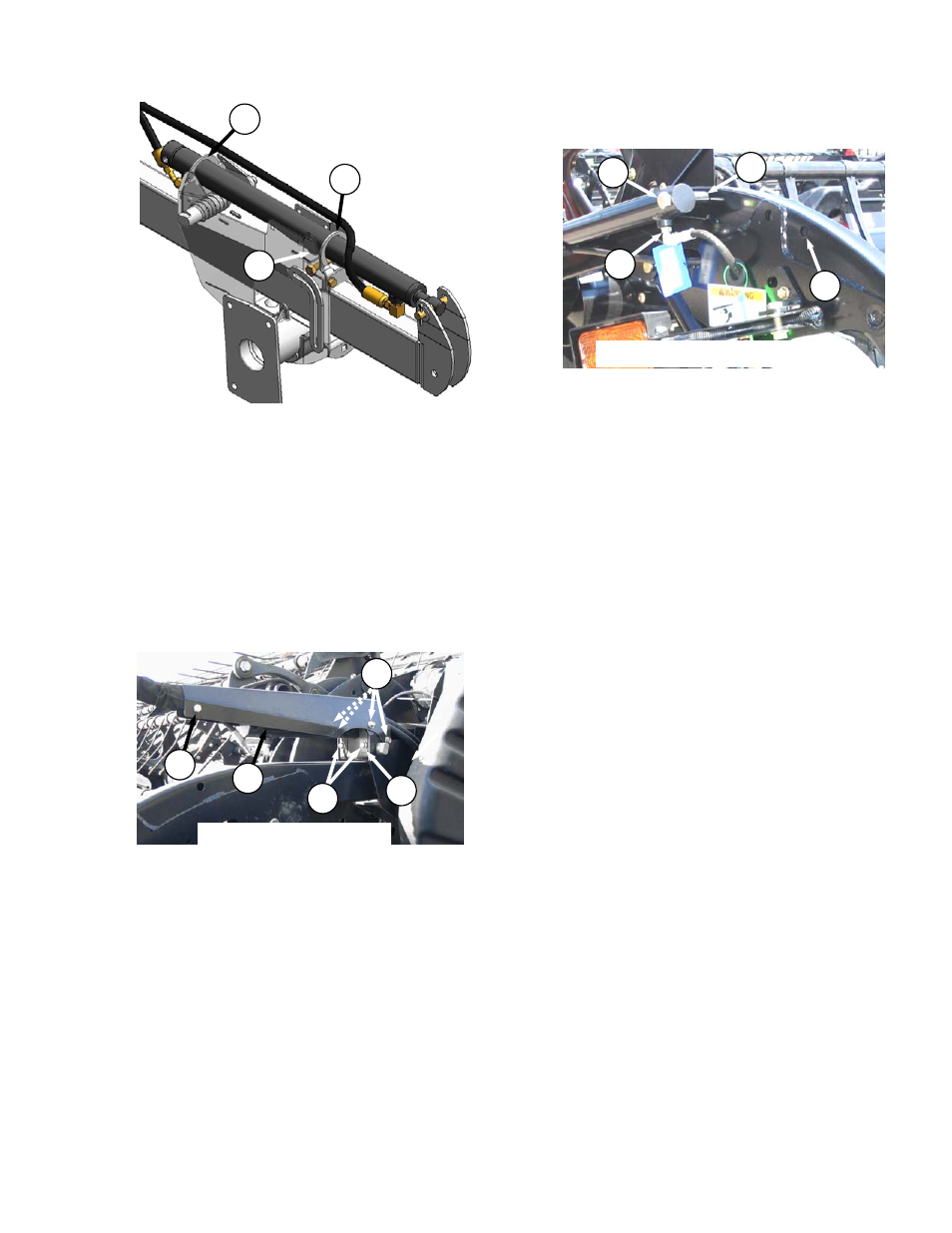

5. Поднимите задний конец цилиндра из блока
опоры и переставьте его так, чтобы фитинг
центрального
отверстия (U) цилиндра
приводил в действие блок опоры. Цилиндр
нужно будет втягивать
.
ПРИМЕЧАНИЕ:
Возможно, потребуется ослабить фитинг
шланга, чтобы втянуть или вытянуть шток
цилиндра. Не забудьте снова затянуть этот
фитинг после установки цилиндра.
6. Верните на место пластины (S) и (Q) с
болтами (R) и (P) соответственно
7. Переставьте шланги и верните на место щиток
(O) с болтами (N).
8. Установите шланги внутри щитка, поставьте
болт с гайкой (M ).
e. Переставьте цилиндр левой стойки
(Двойное и Одинарное Мотовило) следующим
образом:
1. Ослабьте фитинг (А), что он мог вращаться
при перестановке цилиндра.
2. Снимите болт (В), гайку и распорку (С),
которая крепит шток цилиндра к рычагу
мотовила..
3. Переставьте шток цилиндра на новое
место (D), как показано.
ПРИМЕЧАНИЕ:
Возможно, потребуется ослабить фитинг
шланга для втягивания или вытягивания
штока
цилиндра. Не забудьте вновь
затянуть его после установки цилиндра
4. Установите болт B) и гайку с шайбой (C).
5. Затяните фитинг
f. Проверьте зазор мотовила у задней стенки,
верхнего шнека (если установлен) и скоб
мотовила.
g. Отрегулируйте угол пальцев мотовила по
необходимости. См. Секцию 5.5.10, Угол
пальцев мотовила или Секцию 6.12.1, Зазор
мотовила
к режущему аппарату для
регулировки.
C
B
D
Лев плечо-Один.и двойное мотовило
A U
S
Q
M
O
N
Q
P
Прав плечо-Один. мотовило
