ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма 169322
95
Модель – 2009 / 2010 года

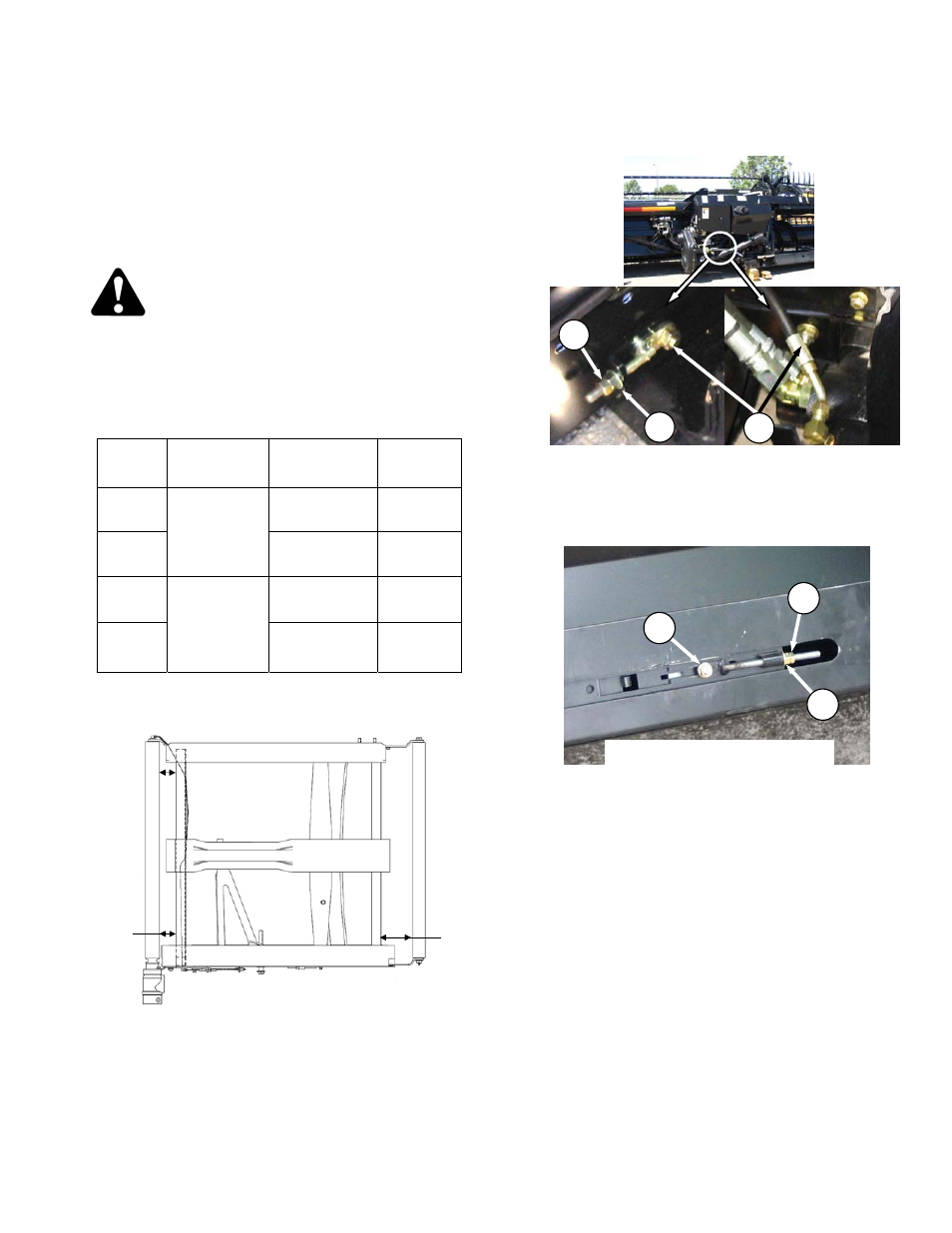

6.11.4 РЕГУЛИРОВКА ТРАНСПОРТЁРА
У каждого стола транспортёра имеется один
неподвижный ролик и один подпружиненный ролик.
Подпружиненный ролик расположен на том же конце
стола, что и механизм натяжения транспортёра. Оба
ролика можно отцентрировать при помощи штока
регулятора
ОСТОРОЖНО
Во избежание травм, перед тем, как приступать к
техобслуживанию машины или открывать крышки
приводов, выполните процедуры Раздела 6.1 –
Подготовка к Техобслуживанию.
Если транспортёр идёт неправильно, отрегулируйте
ролики следующим образом
:
Ход
Место
Расположе-
ния
Регулировка
Метод
Назад
Ведущий
Ролик
Увеличьте
‘Х’
Затянуть
гайку (С)
Вперёд
Уменьшить
‘Х’
Ослабить
гайку (С)
Назад
Ролик
Направляю
щий
Увеличить
‘Y’
Затянуть
гайку (F)
Вперёд
Уменьшить
‘Y’
Ослабить
гайку (F)
а. Отрегулируйте приводной ролик ‘X’ ослабляя гайку
(A), контргайку (В) на регулировочном
стержне
поворачивая
гайку (C).
b. Отрегулируйте приводной ролик ‘Y’ ослабляя гайку
(D), контргайку (E) на регулировочном
стержне
поворачивая гайку (F).
c. Если полотно не сидит на направляющем «
холостом» ролике, то тогда приводной ролик не
перпендикулярен столу. Отрегулируйте ролик
привода а потом ведомый ролик.
X
Y
D
E
F
Регулировка левого
направляющего ролика
A
B
C
РЕГУЛИРОВКА
РОЛИКА
ЛЕВОГО
ПРИВОДА –
ПРАВОГО НАОБОРОТ
