ТЕХОБСЛУЖИВАНИЕ/ТЕХУХОД
форма # 169322
116
Модель – 2009 / 2010 года

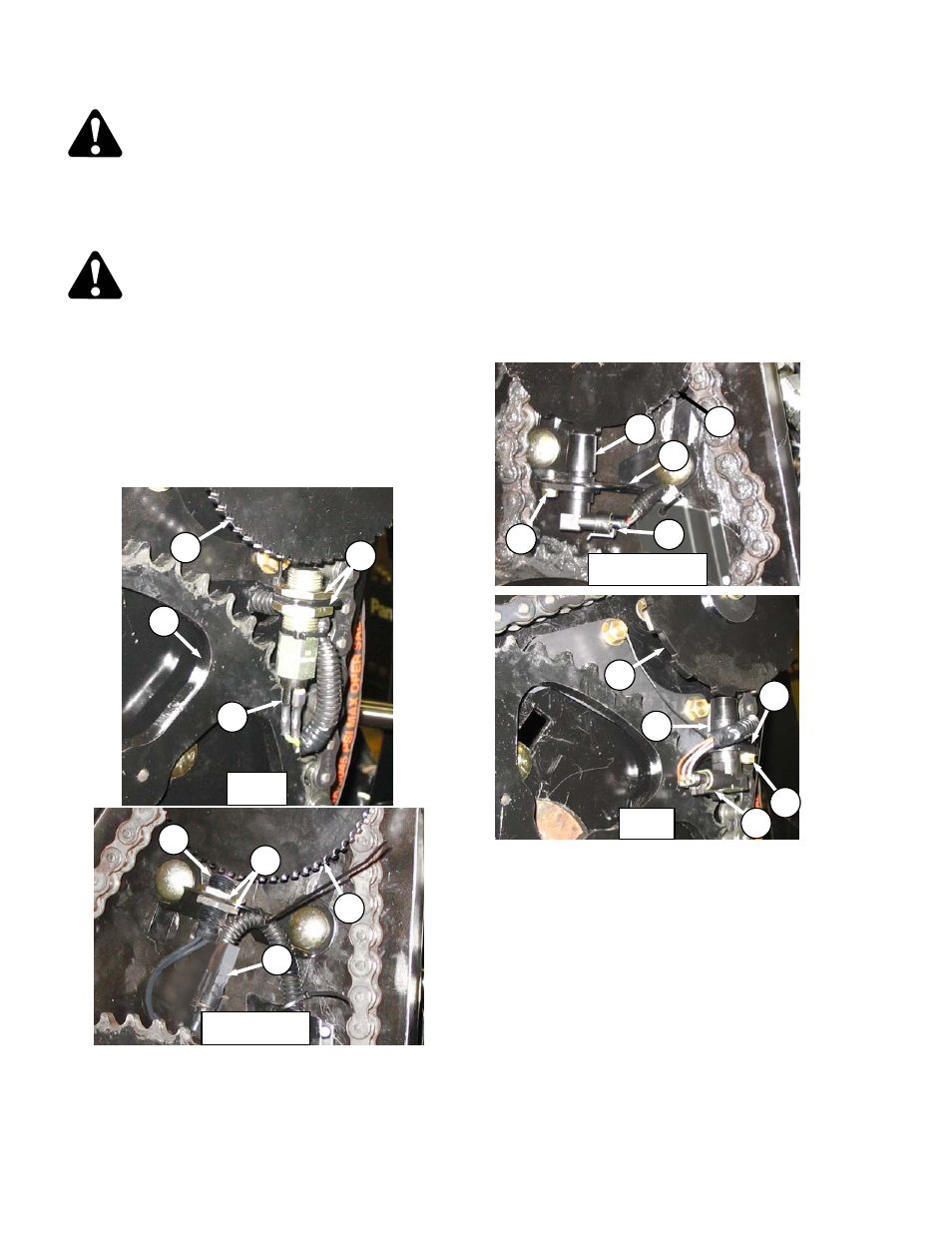

6.12.12 ДАТЧИК СКОРОСТИ МОТОВИЛА
ОСТОРОЖНО
Во избежание получения травм от падения
поднятого мотовила всегда устанавливайте
стопоры
цилиндров
мотовила
перед
началом работ под ним
ПРЕДУПРЕЖДЕНИЕ
Заглушите двигатель комбайна/валковой
косилки и выньте ключ из замка зажигания перед
тем, как приступить к регулировочным работам.
Ребёнок или даже животное могут завести
машину.
Снимите крышку привода для получения доступа
к датчику скорости. См. Раздел 6.12.5 Цепь
привода Мотовила.
6.12.12.1
John Deere – Джон Диир
a. Установите .12 д. (3 mm) зазор между диском
датчика (А) датчиком (B). Регулируйте гайками
(D), как нужно
b. Замените датчик следующим образом:
1. Отсоедините коннектор (С)
2. Снимите гайку (D) и датчик (B).
3. Снимите верхнюю гайку (D) на новом датчике
(В) и установите в опору.
4. Закрепите верхней гайкой (D).
5. Отрегулируйте зазор между диском (A) и
датчиком (B) до .12 д (3 мм)
6. Подключите к проводке на (C).
ВАЖНО
Убедитесь что проводка датчика не
касается цепи или звездочки.
6.12.12.2 Лексион - Lexion 500
a. Установите .12 д. (3 мм) зазор между диском
датчика (E) и датчиком (F). Отрегулируйте
сгибанием опоры (G).
b. Производите замену датчика следующим образом:
1. Отсоедините коннектор (H).
2. Снимите болт (J), и демонтируйте сам датчик
(F).
3. Установите новый датчик в опору и
зафиксируйте его болтом (J).
4. Отрегулируйте зазор между диском (E) и
датчиком (F) до .12 д (3 мм), сгибая опору
(G).
5. Подключите к проводке у (H)
D60, FD70
D
C
B
A
D50
D
C
B
A
H
F
D60, FD70
E
G
J
D50
J
H
F
E
G
